美国Phenix TTSTTS5~50系列变压器测试系统由爱仪器仪表网代理，确保变压器满足性能和可靠性要求，从生产线到维修或升级后，当发生雷击等重大破坏性事件时，或进行预防性/预测性维护时。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

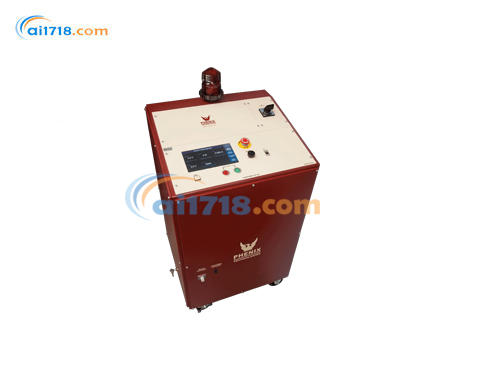

TTS5m~50系列变压器测试系统介绍

确保变压器满足性能和可靠性要求，从生产线到维修或升级后，当发生雷击等重大破坏性事件时，或进行预防性/预测性维护时。

Phenix Technologies 制造全系列变压器测试系统，配备了您所需的测试功能。

单相和三相
精密测量
带电子电源的系统
可选系统组件，提供额外的测试功能
半自动化或全自动
高速测试，每天 200 多台变压器
全面集成的数据收集和报告系统

型号测试范围
TTS5M 125 千伏安 – 375 千伏安
TTS10M 250 千伏安 – 750 千伏安
TTS20-1 333 千伏安 – 1000 千伏安
TTS30-1 500 千伏安 – 1500 千伏安
TTS50-1 833 千伏安 – 2500 千伏安

按照 IEC 60076 和 ANSI / IEEE C57.12 标准对配电和电力变压器进行以下测试。
激励电流测量
阻抗电压测量
铜损（负载损耗）
应用电位测试
绕组电阻测量
绝缘电阻
励磁损耗（空载或磁芯损耗）
满载电流测量
温度测量（热运行）
感应电位测试
匝数比和相移

提供附加测试功能的可选组件：
交流高压测试 (应用电位测试)
MG 组（感应电位测试）
局部放电测量
绝缘电阻测量
变频/电子电源
TTR（卷绕率测试）
WRM（绕组电阻测量）
电容补偿组
控制台

安全和设计特点
断路器保护
带指示灯的高压开/关按钮
外部联锁装置
慢速和快速过载保护
零启动联锁
带复位开关的输出过载指示器
多量程计量
带 15 英尺（4.5 米）热电偶的温度计
四线测量系统，读数准确
所有仪表和继电器上均配备电涌保护装置
所有仪表的重新校准规定
确保操作员安全的脚踏开关
闪烁的红色*告灯
两份操作/维护手册

TTS5M 和 TTS10M 型号独有
手动控制输出电压
所有仪表均具有保持功能
三个恒定 kVA 抽头
脚轮方便移动
电缆存储挂钩

仅适用于 TTS20-1、TTS30-1、TTS50-1 型号
人机界面 (HMI) 允许对测试装置的自动化功能进行编程。所有输出仪表均显示在 LCD 屏幕上。数据采集和测试结果报告生成均通过计算机和 WIN TTS 测试软件进行，并附带所有必需的接口电缆。HMI 消除了大量继电器和仪表接线，从而提高了可靠性。执行所有校准功能并实现组件自检，这有助于服务技术人员在发生故障时找到故障组件。
零启动联锁装置，调节器自动返回零位
带关闭零位指示器的升高和降低按钮
电动控制输出电压，上升速度可调
带指示灯的控制电源钥匙开关
紧急关闭蘑菇开关
带指示器的电动分接选择器
自动量程瓦特表和电压表，可直接读数
15 英尺（4.5 米）输出导线，带套管和夹子（电源线和测量线分开）。输出导线插孔为凹进式设计，以确保操作员安全；导线可拆卸，方便操作员使用
叉车和高架起重设备。

Phenix Technologies 的单相变压器测试系统旨在提供电压和电流来测试单相配电变压器。
可测试变压器的尺寸随阻抗而变化。配备可选高压抽头的测试系统将允许测试具有更高阻抗和/或更高次级电压的变压器。
精密计量系统符合DOE效率和国际变压器标准。
测试将确保变压器符合购买规格并在安装后能够正常运行。
按照 ANSI/IEEE C57 和 IEC60076 标准执行以下测试：
激励电流测量
励磁损耗（空载或磁芯损耗）
阻抗电压测量
铜损（负载损耗）
温度测量
温度测量（加热运行）（*通过型号 TTS20-1、TTS30-1、TTS50-1）

添加以下选项后可以执行附加测试：
附加交流高压电位计进行应用电位测试
增加电动发电机组进行感应电位测试
增加变压器匝数比测试装置进行匝数比测试
使用绕组电阻计测量绕组电阻

环境条件
10-40°C，天气晴朗时室内/室外
湿度<95% 无凝结
海拔 <3300 英尺 (1000 米)

测试应用程序

确保变压器的使用寿命
在安装前验证制造商的测试和设计数据
维修或升级后
当发生重大破坏性事件时，例如雷击 •
预防性/预测性维护

现有型号：
TTS5M
TTS10M
TTS20-1
TTS30-1
TTS50-1

经过验证和证实的设计
*短设置时间
测试快速、准确、可靠
