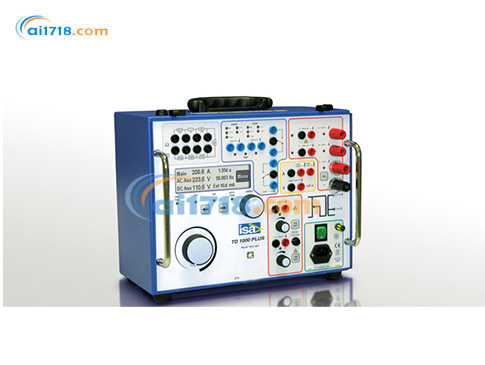

TD1000 PLUS二次注入继电器测试仪-爱仪器仪表网

意大利ISA TD1000 PLUS二次注入继电器测试仪由爱仪器仪表网代理，本产品旨在为调试工程师提供多任务且高度可靠的测试设备。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

二次注入继电器测试仪

专为测试继电器和传感器设计
两个电流输出，用于测试差动继电器
可转换的电流和电压发生器
带相位角调节器
频率发生器：15 - 550 Hz
测试结果和设置保存在本地存储器中
高功率输出
电流和电压的示波器功能
大图形显示屏
紧凑轻便
可同步多个T 1000 PLUS测试仪
USB接口
2个辅助触点，用于测试自动重合闸装置

TD 1000 PLUS继电器测试仪适用于以下类型的继电器测试：

继电器类型	IEEE编号
距离继电器（3组）	21
同步装置	25
热继电器	26
欠/过电压继电器	27/59
方向功率继电器	32/92
欠电流继电器	37
负序过电流继电器	46
相序电压继电器	47
不完全序列继电器	48
定时过电流继电器	50/50N
反时限过电流继电器	51/51N
功率因数继电器	55
电压平衡继电器	60
接地检测继电器	64
方向过电流继电器	67
方向接地故障继电器	67N
自动重合闸	79
频率继电器	81>/81<
负载脱落	81R
导频接收继电器	85
电机保护	86
差动保护继电器（TD 1000）	87
电压方向继电器	91
跳闸继电器	94

描述

与T 1000 Plus型号相比，TD 1000 Plus具有两个电流输出，用于测试差动继电器的特性曲线，而不仅仅是启动电流。此外，该电流的频率可以像电压一样改变：这允许测试差动继电器的二次谐波抑制特性。

该仪器包含三个独立的发生器：

主发生器，可生成交流电流、交流电压或直流电压；
辅助交流可转换电流和电压发生器，生成独立的、可相位调节的交流电压或电流；
辅助直流电压发生器，生成用于测试继电器的直流电压。

所有输出均可调节，并在大图形LCD显示屏上同时显示。

TD 1000 PLUS可以在不连接PC的情况下操作。通过多功能旋钮和LCD显示屏，可以进入MENU模式，设置多种功能，使TD 1000 PLUS成为功能强大的测试设备，具有手动和半自动测试能力，并可通过USB接口将测试结果传输到PC。这些结果可以通过强大的TDMS软件记录、显示和分析，该软件适用于所有WINDOWS版本，从WINDOWS 98开始。

规格

主发生器

主发生器有三个输出：电流、交流电压、直流电压。以下规格适用于这些输出的单独使用。

二次注入继电器测试仪

交流电流输出

范围 A	电流输出 A	*大功率 VA	负载时间 S	恢复时间 min
100	30	300	持续	-
	100	800	60	15
	250	1000	1	5
40	12	300	持续	-
	40	800	60	15
	80	1000	1	5
10	5	400	持续	-
	10	800	60	15
	20	1000	2	5

交流电压输出

范围 V AC	电压输出 V	*大功率 VA	负载时间 min	恢复时间 min
250	250	500	持续	-
	250	750	10	45

直流电压输出

范围 V DC	电压输出 V	*大功率 W	负载时间 min	恢复时间 min
300	300	300	持续	-
	300	500	10	45

主输入的其他特性

零交叉控制。主交流输出在波形过零时生成和停止
高分辨率调节控制
过载报*信息
热保护
可将输出功率降低至五分之一，适用于低负载

辅助交流电压输出

辅助交流电压输出与主交流电流和电压隔离
范围选择：通过多功能旋钮和LCD显示屏软件驱动
辅助电压功率：40 VA，持续工作，全范围；50 VA，1分钟
按钮启用或禁用输出

辅助交流电压输出

范围 V	*大功率 VA
65	50
130	50
260	50

辅助交流电流 - 功率50 VA，持续工作

*大电流 A	*大功率 VA
20	50

相位角调节

可以相对于主电流或电压调节辅助交流电压输出的相位角
相位角调节：通过多功能旋钮
相位角范围：0°至360°
调节分辨率：1°（度）

频率发生器 & 频率变化率
可以改变辅助交流电压输出的频率。频率生成特性：

频率范围：15 Hz至550 Hz
频率调节：1 mHz
变化率：1 mHz/s至99.99 Hz/s

辅助直流电压输出

直流电压范围：10...130 V或20...240 V
直流电压功率：90 W，全范围，持续工作，电流限制为0.9 A @ 130 V和0.45 A @ 240 V
按钮启用或禁用输出

定时器
电子数字定时器具有完全自动的启动和停止功能，适用于输入的通断，输入可以是干净（干）触点或带电（湿）触点。

测量范围，也可以按周期执行
可以测试自动重合闸装置
*大重合闸命令数：99

2个辅助触点可用

范围	分辨率	精度
从0到9.999 s	1 ms	± (1 ms + 0.005%)
从10.0到99.99 s	10 ms	± (10 ms + 0.005%)
从100.0到999.9 s	100 ms	± (100 ms + 0.005%)
从1.000到9.999 s	1 s	± (1 s + 0.005%)

触点范围：5 A；250 V AC；120 V DC。

输出电流和电压测量
以下输出同时在LCD上显示：

电流测量

输出	范围	分辨率	精度
10 A	1.999 A	1 mA	± (1% + 5 mA)
	19.99 A	10 mA	± (1% + 20 mA)
40 A	7.999 A	4 mA	± (1% + 20 mA)
	79.99 A	40 mA	± (1% + 80 mA)
100 A	19.99 A	10 mA	± (1% + 50 mA)
	199.9 A	100 mA	± (1% + 200 mA)
	249.9 A	100 mA	± (1% + 200 mA)

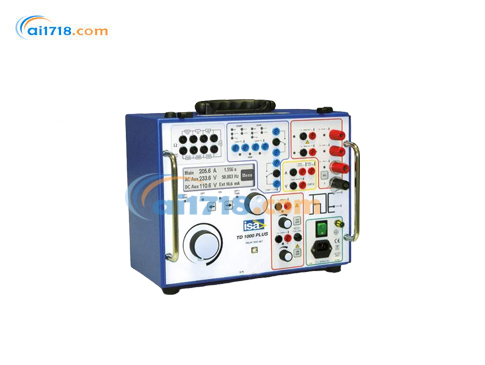

TD 1000 PLUS

电流测量

输出	范围	分辨率	精度
250 V AC	1.99V	1 mV	± (1% + 50 mV)
	19.99 V	10 mV	± (1% + 50 mV)
	199.9 V	100 mV	± (1% + 200 mV)
	299.9 V	300 mV	± (1% + 300 mV)
300 V DC	19.99 V	10 mV	± (0.5% + 50 mV)
	199.9 V	100 mV	± (0.5% + 200 mV)
	399.9 V	300 mV	± (0.5% + 300 mV)
65,130 V AC	19.99 V	10 mV	± (1% + 20 mV)
	199.9 V	100 mV	± (1% + 200 mV)
260 V AC	19.99 V	10 mV	± (1% + 20 mV)
	199.9 V	100 mV	± (1% + 200 mV)
	299.9 V	300 mV	± (1% + 300 mV)
130 V DC	19.99 V	10 mV	± (0.5% + 20 mV)
	199.9 V	100 mV	± (0.5% + 200 mV)
260 V DC	19.99 V	10 mV	± (0.5% + 20 mV)
	199.9 V	100 mV	± (0.5% + 200 mV)
	299.9 V	300 mV	± (0.5% + 300 mV)

角度和频率测量

通过多功能菜单旋钮可以选择角度或频率的测量
读数、分辨率和精度：见下表

测量	范围	分辨率	精度
相位	0-360	1°	1° ± 1位
频率	15,000 - 499,999	1 mHz	±(0.1% + 1 mHz)

其他测量

测量	单位
有功功率，P = I°V°cos (i)	W
无功功率，Q = I°V°sin(i)	Var
视在功率，S = I°V	VA
阻抗，Z = V/I	Ohm, °
有功阻抗分量，R = Z° cos(i)	Ohm
无功阻抗分量，X = Z° sin(i)	Ohm

外部输入测量

可以测量电流或电压输入

外部电流测量

两个输入：20 mA和10 A
范围、分辨率、精度：见下表

输入	范围	分辨率	精度
20 mA	0.02 A DC	0.1 mA	± (0.5% + 0.1 mA)
10 A	1.999 A AC	1 mA	± (1% + 2 mA)
10 A	9.99 A AC	10 mA	± (1% + 20 mA)
10 A	1.999 A DC	1 mA	± (0.5% + 2 mA)
10 A	9.99 A DC	10 mA	± (0.5% + 20 mA)

外部电压测量

*大输入电压：600 V，交流或直流
范围、分辨率和精度：见下表

范围	分辨率	精度
9.999 V AC	2 mV	± (1% + 10 mV)
99.99 V AC	10 mV	± (1% + 20 mV)
599.9 V AC	100 mV	± (1% + 200 mV)
9.999 V DC	2 mV	± (0.5% + 10 mV)
99.99 V DC	10 mV	± (0.5% + 20 mV)
599.9 V DC	100 mV	± (0.5% + 200 mV)

其他特性
本地存储器

测试设置可以存储并从T 1000 PLUS本地存储器中调用：*多10个测试设置
测试结果可以保存到*本地存储器中：*多保存500个测试结果
当PC连接时，也可以使用TDMS软件创建设置并传输到T 1000 PLUS
当PC连接时，测试结果可以通过USB端口使用TDMS软件传输到PC，以便保存和打印

电阻器
提供一组电阻器，用于测试低阻抗继电器。可用值：

电阻 Ohm	功率 W	*大电流 A
0,5	50	10
1	50	7
22	50	2.15
470	50	0.33
1000	50	0.22
2200	50	0.15

接口
用于连接PC的接口：USB。

电源

电源需在订单中明确说明：230 V ± 15% 50-60 Hz或120 V ± 15%50-60 Hz
*大电源电流：5 A

标准配件
仪器随附以下物品：

标准测试电缆组
电源线
USB电缆
用户手册
备用保险丝（5个），T5A
TDMS软件及串行电缆

重量和尺寸

尺寸：380（宽）x 300（深）x 240（高）mm
重量：19 kg

外壳
带盖和手柄的铝制外壳。

二次注入继电器测试仪

选项
重型运输箱
黑色塑料重型运输箱，带轮子、盖子和手柄。

TDMS - 继电器测试结果

TD 1000 Plus 15 Hz
具有两个电流输出，用于测试差动继电器，并在15 Hz时具有高功率

TD 1000 Plus 15 Hz与TD 1000 Plus相同，但在15 Hz时具有高功率和全范围。
这允许测试旧的铁路和发电机保护继电器。
TD 1000 Plus 15 Hz没有直流电池模拟器。

15 Hz时的功率：25 VA，全范围
无辅助直流电压供应
重量：21 kg
其他性能与T 1000 Plus相同。
此型号的请求必须在订单中指定。

重型运输箱

连接电缆
套件包括各种连接电缆。

TD 1000 PLUS - 标准电缆套件

TD 1000 PLUS - 可选电缆套件

TD 1000 PLUS

FT 1000电流滤波器
该外部模块去除交流电流失真。它与被测继电器串联连接，保证在测试具有反时限特性或具有严重饱和负载的电流继电器时，电流波形仍为正弦波。

电流输入范围：0.5 - 2 - 10 - 50 - 100 - 200 A，端子套管
*大功率输出：800 VA
滤波器负载：200 A时小于200 VA。负载与范围成正比（50 A时为50 VA）
服务：50 A持续服务；200 A持续30秒
选择主频率：50或60 Hz，通过开关
尺寸：220 x 250 x 310 mm
重量：15 kg

SHA 1000扫描头
SHA 1000是一个扫描头，简化了电能表的测试。它是一个通用扫描头，因为它可以用于LED脉冲电子表和Ferraris旋转盘表；选择通过扫描头上的开关进行。此外，旋钮可以调节头的灵敏度。对于旋转盘，传感器使用绿色光束，优化任何类型标记的识别。对于LED识别，适用以下规格：

脉冲持续时间：超过60 us
对于空间比为1:2的LED信号，频率必须小于500 Hz。
光波长：500至960 nm（红色：绿色和蓝色不被检测）

低电平信号继电器的输出传感器
输出传感器是一个选项，允许将高电流和电压输出转换为低电压信号。该选项由三个组件组成：

输出传感器，带接口连接器
从传感器到两个BNC连接器和一个RJ-45连接器的连接电缆，用于ABB继电器REF542PLUS和REF601
从传感器到一个RJ-45连接器的连接电缆，用于THYTRONIC系列的THYSENSOR继电器
这些项目可以单独订购：仅输出传感器，或一个电缆或两个电缆。

适用标准
测试仪符合EEC关于电磁兼容性和低压仪器的指令。

电磁兼容性：
指令编号2004/108/EC
低压指令：
指令编号2006/95/EC。
适用标准，适用于I类仪器，污染等级2，安装类别II：
CEI EN 61010-1。特别是：
输入/输出保护：IP 2X - CEI 70-1
工作温度：0至50°C；存储：-40°C至70°C
相对湿度：5 - 95%无冷凝

订购信息

代码	模块
94093	TD 1000 PLUS，含TDMS软件和标准电缆套件 - 230V
96093	TD 1000 PLUS，含TDMS软件和标准电缆套件 - 120V
93093	TD 1000 PLUS 15 Hz，含TDMS软件和标准电缆套件 - 230V
95093	TD 1000 PLUS 15 Hz，含TDMS软件和标准电缆套件 - 120V
17093	重型运输箱附加测试电缆套件，适用于T 1000 PLUS / T 1000-E PLUS / TD 1000 PLUS型号
16093	FT 1000 电源滤波器单元 SHA 1000扫描头
43102	输出传感器，带接口连接器和电缆
13093	用于ABB继电器（REF542PLUS和REF601）的连接电缆和RJ-45连接器
11093	用于THYTRONIC继电器（Thysensor系列）的连接电缆

输出传感器模块

二次注入继电器测试仪

T 1000 Plus / T 1000 E Plus / TD 1000 Plus系列 - 特性比较表

	主I AC*大A	主V AC*大V	主V DC*大V	辅助V AC*大V	辅助I AC	辅助I/V AC功率@15 Hz VA	辅助V DC*大V
T 1000 Plus 120 V	160	250	300	250	-	10	240
T 1000 Plus 230 V	250	250	300	250	-	10	240
T 1000 E Plus	250	500	300	500	-	10	240
TD 1000 Plus 120 V	160	250	300	250	20	10	240
TD 1000 Plus 230 V	250	250	300	250	20	10	240
TD 1000 Plus 15 Hz 120 V	160	250	300	250	20	25	-
TD 1000 Plus 15 Hz 230 V	250	250	300	250	20	25	-
