美国MEGGER SPI500智能一次注入测试系统由爱仪器仪表网代理，本产品适用于变电站所需的所有形式的大电流测试，包括测试自供电重合器、断路器、高速保险丝和接地故障继电器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

SPI500产品描述

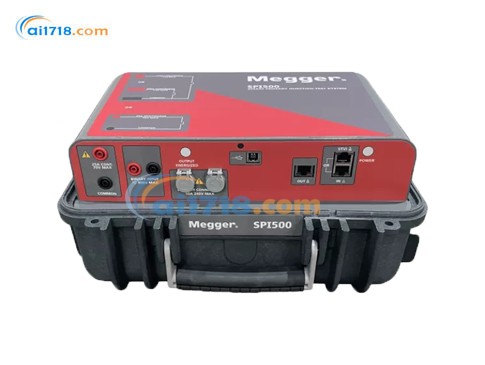

SPI500 是一款高电流一次注入测试系统，适用于变电站所需的各种高电流测试，包括电子重合器、断路器、高速熔断器和接地故障继电器的测试。
一台 SPI500 *多可控制两台 SPI500B 升压器（具体取决于型号），使其容量增加三倍。SPI500 拥有独特的控制系统，即使在测试过程中负载阻抗发生变化，也能动态调整输出以保持电流恒定。

所有 SPI 系统均支持全自动和 / 或手动控制。智能触摸视图界面（STVI）允许用户手动控制设备并执行自动化测试。SPI500 设备可通过 PC 进行全自动测试和报告生成。

SPI500应用

SPI500 应用广泛，是一款高电流一次注入测试装置，能够执行高电流调试测试以及低压塑壳断路器测试。单台 SPI500 的设计输出电流高达 2500A。添加一台升压器可产生高达 5000A 的电流，添加第二台升压器可产生高达 6500A 的电流。
SPI500 的独特之处在于它可以在亚周期内改变输出水平，以测试阻抗变化的设备，例如自供电重合器。自供电重合器在充电或为电子设备供电时具有较大的阻抗，而在充满电时阻抗非常小。这种阻抗的急剧变化需要向控制器提供持续反馈，以正确调节输出电流。

SPI500特点和优势

智能触摸视图界面（STVI）是一款简化的输入和控制触摸屏
SPI 系统的一个关键特性是简化的触摸屏输入。STVI 触摸屏输入消除了其他一次注入和断路器测试系统令人困惑的菜单系统。触摸屏使 STVI 对于任何技术人员来说都易于使用，即使该技术人员不经常使用 STVI。
自动控制
SPI 系统具有许多独特的测试辅助功能。
用户可以输入高电流设置，然后 SPI 系统将生成所需的输出，无需用户进一步干预。
自动将系统的输出调节至预编程设置。
自动调节系统的输出电流，以补偿测试样品发热或负载阻抗的变化。
无需用户干预即可提供所需电流。
大多数一次注入系统要求用户开启系统的高电流输出，然后手动调节输出直到达到所需的测试电流。一旦输出设置完成，用户仍需手动调节输出以维持所需的测试电流。SPI500 系统消除了这两个要求。
SPI 系统通过从波形开始到测试完成提供恒定电流输出，消除了所有这些问题。
手动控制
SPI 系统的 STVI 手动控制器有时是理想的测试方法。SPI 系统允许操作员运行一次注入所需的任何标准测试，以及低压断路器测试，而无需笔记本电脑。

自供电重合器测试

自供电重合器对一次注入测试提出了独特的挑战。这些重合器从线路中流过的电流中获取电力，为重合器中的电子设备供电。它们通常会汲取电力来为电容器或电池充电，以存储电力供电子设备在事件中使用。因此，重合器有时会从线路电流中汲取高功率进行充电或启动，有时则汲取*小功率。这种不断变化的功率需求导致一次注入测试装置看到的阻抗不断变化，为了保持恒定电流，测试装置必须动态改变输出电压以保持电流稳定。SPI 技术是市场上*能够在亚周期内改变输出以保持恒定电流的测试装置。
SPI500 可以测试电子或单相液压重合器，包括：
S&C TripSaver II
西门子 Fusesaver
哈勃 VersaTech II
NOJA EcoLink
ABB Eagle
市场上的任何电子重合器

升压器启用

SPI500 可以控制 SPI500 和*多两台 SPI500B 升压器的输出。这通过低成本的升压器显著提高了设备的输出功率。升压器配备有可以插入主机的电缆。升压器可以并联或串联配置，以实现更高的输出电流或更高的顺从电压。

SPI500 智能一次注入测试系统产品规格

类别	规格
核心功能特性	1. 支持全自动 / 手动控制，兼容 PC 远程操作。 2. 内置 STVI 触摸屏简化操作，消除复杂菜单。 3. 动态调整输出电流，补偿负载阻抗变化。 4. 软件预加载数百种断路器 TCC 曲线，支持自动报告生成。
技术参数	- 输出能力：主机 2500A，搭配 2 台升压器可达 6500A（240V 输入）。 - 输出抽头：500A（3.5V max）、125A（14V max）、25A（70V max）。 - 电流表精度：连续模式 ±1% 读数，RMS 脉冲 ±1.5% 读数。 - 定时器范围：0.001-99999 秒，精度 ±1%。 - 保护功能：过载、过热、短路保护，符合 ANSI/NEMA AB 4-2023 标准。
物理规格	- 尺寸（标准 / N）：14.2×7.6×12.0 英寸（360×194×305mm）。 - 重量（标准 / N）：47.5 磅（21.5kg）。 - 防护等级：未明确，但符合 EN/IEC 振动、冲击标准。
电源与电池	- 输入电压：115/230V±15%（标准），230V±15%（CE 认证）。 - 频率：50/60Hz。 - 电源模式：交流供电，无需内置电池。
环境参数	- 工作温度：0-50°C。 - 存储温度：-30-70°C。 - 湿度：0-90% 无冷凝。
通信与连接	- 接口：2× 以太网，未来支持蓝牙。 - 兼容性：支持 PC 软件控制，数据可导出至 PowerDB 数据库。
标准配置	- 硬件：主机、测试引线、鳄鱼夹、以太网电缆、保险丝等。 - 软件：预加载 TCC 曲线的 SPI 软件，支持报告生成。 - 文档：用户手册及配件说明。
可选附件	- 升压器：SPI500B，扩展输出至 6500A。 - 高电流引线：4/0 AWG（10 英尺 / 6 英尺），适配不同测试需求。 - 测试探头：多种直径规格，适配断路器端子。
符合标准	- 安全：EN 61010-1。 - 电磁兼容：EN 61326-2-1，FCC Class A。 - 振动 / 冲击：EN/IEC 60068 系列。
