美国MEGGER SPI4000智能一次注入测试系统由爱仪器仪表网代理，本产品是一款高电流一次注入测试仪，适用于高达 4000 安培的断路器和继电器 - 并且符合 NEMA AB-4 标准。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

SPI4000智能一次注入测试系统产品描述

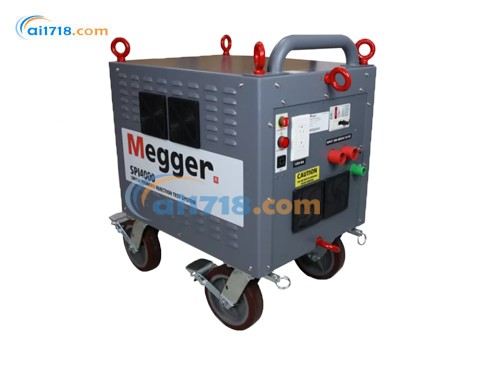

SPI4000 是一款高电流一次注入测试系统，能够灵活测试多种设备，例如低压电力断路器、配备热磁或电子脱扣装置的塑壳断路器、过电流继电器和热继电器等。SPI4000 设计用于测试各种额定电流高达 4000 安培框架尺寸的断路器，并完全符合 NEMA AB-4 测试指南。
SPI 系统是*允许您输入预定电流幅值的高电流测试系统，它无需通过高幅值脉冲输出电流来预热测试样品即可生成并调节所需的高电流。SPI 系统还具有独特的能力，可通过自动调整输出触发角，每次在电流过零时开启，适用于任何负载。这消除了所有类型断路器的直流偏移，并且无需您为不同负载和断路器确定和手动调整触发角。
SPI4000 测试系统可通过梅格 ger 的 Smart Touch View Interface™ (STVI) 手持控制器运行梅格 ger 的 PowerDB 软件进行手动控制。STVI 配备大型全彩高分辨率 TFT LCD 触摸屏，使您能够快速轻松地执行手动或全自动测试。
STVI 消除了测试几乎所有类型断路器时对计算机的需求。提供菜单屏幕和触摸屏功能按钮，可快速轻松地选择所需的测试功能。测试结果可以保存到 STVI 的内部存储器中，以便以后下载到 USB 驱动器进行传输或打印测试报告。
梅格 ger 的 PowerDB 软件使您能够将 TCC（时间 - 电流曲线）下载到 SPI 测试系统中。通过使用下载的曲线，您可以在 SPI 测试报告上直接获得 “通过 / 失败” 结果。这使您能够立即了解测试样品是否正常工作或需要维护。每台 SPI4000 设备均随附 PowerDB 软件，用于安装在 PC 上。
输出高达 40000 A
同类产品中*小的一次注入测试系统
输出电流稳定
专为开关设备调试、断路器、接地网和继电器测试而设计
软件包含数百种断路器 TCC 曲线

SPI4000应用

SPI4000 应用广泛，是一款高电流一次注入测试装置，能够执行高电流调试测试，以及测试通用电气、西屋电气、伊顿、联邦太平洋电气、Square D、古尔德、ABB、ITE、西门子、梅兰日兰和其他制造商生产的几乎所有低压塑壳和金属铠装直动式交流断路器。这款低压断路器测试装置坚固耐用，设计用于在现场多年无故障运行。该测试装置还可用于其他高电流应用，例如对电流互感器进行比率测试、热运行测试或对高压断路器及其相关保护继电器进行一次注入测试。

SPI4000特点和优势

可选 STVI 大型彩色 TFT 触摸屏界面 - 易于使用和阅读（即使在阳光直射下）的显示屏可控制测试装置。颜色对比突出关键信息。这减少了测试中的人为错误和时间。SPI 触摸屏输入消除了其他一次注入和断路器测试系统令人困惑的菜单系统。这使得 SPI 对于任何技术人员来说都易于操作 - 即使该技术人员不经常使用 SPI。

SPI4000 智能一次注入测试系统产品规格表

类别	规格
核心功能特性	1. 支持高达 40,000A 的高电流输出，兼容多种断路器类型。 2. 自动触发角调整，消除直流偏移，无需手动干预。 3. 内置 STVI 触摸屏控制器，支持手动 / 全自动测试，无需电脑。 4. 预加载数百种断路器 TCC 曲线，自动生成测试报告并提供 “通过 / 失败” 结果。 5. 符合 NEMA AB-4、EN 61010-1 等国际标准。
技术参数	- 输入：480V ±5%（60Hz），自动适应 260V~480V，240V 输入时输出减半。 - 输出：4,000A（连续）/40,000A（峰值），支持串联提升电压。 - 电流表精度：400A 量程 ±1% 读数 ±1% 量程，4,000/40,000A 量程 ±1% 读数 ±0.1% 量程。 - 定时器范围：0.1ms~99999s，精度 ±1% 读数 ±2ms。 - 保护功能：过载、过热、短路保护，紧急停止按钮，接地安全联锁。
物理规格	- 尺寸：31×34×21 英寸（78.8×86.4×53.5cm）。 - 重量：514 磅（233kg）。 - 输出连接：CBS-1/CBS-2 插头组，适配抽出式断路器；支持电缆连接塑壳断路器。
电源与电池	- 输入电压：480V（标准），支持 240V（需切换模式）。 - 频率：60Hz。 - 电源模式：交流供电，无内置电池。
环境参数	- 工作温度：0~50°C。 - 存储温度：-30~70°C。 - 湿度：0~90% 无冷凝。
通信与连接	- 接口：1×10/100Mbit 以太网（支持 PoE），兼容 STVI 控制器。 - 数据存储：STVI 内置存储，支持 USB 导出。
标准配置	- 硬件：主机、CBS-1/CBS-2 插头组、输入引线（15ft）、串联插头杆。 - 软件：PowerDB 软件（PC 版）。 - 文档：用户手册。
可选附件	- STVI 控制器：STVI-10 手持触摸屏。 - 测试引线：CBS-FLEX 适配器、鳄鱼夹、15ft 接地电缆等。 - 其他配件：CBS-3 专用插头组、热继电器测试套件。
符合标准	- 安全：EN 61010-1，CSA。 - 电磁兼容：EN 61326-2-1，FCC Class A。 - 振动 / 冲击：ISTA 1H 序列。
