西班牙SMC　RAPTOR SL初级测试电流增强器

西班牙SMC RAPTOR SL初级测试电流增强器由爱仪器仪表网代理，本产品将额外的 5 kVA 功率从主电源输入推到高电流直通次级，并将*大输出电流增加到 15 kA。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

RAPTOR SL产品概述

Raptor 是一款智能测试系统，专为变电站调试和维护中的主要一次测试应用而设计，是现有设备的*解决方案。新一代的一次注入测试系统使一次测试更加简单、快速和便捷。该系统由一个主机单元组成，*多可升级四个从机单元，从而增加系统的功率容量。用户不受初始确定功率的限制。如果需要更多的功率，可以添加 Raptor 装置，或者在不需要时将其留下。

Raptor 控制单元将所有测试配置和结果保存在自己的内存中，并允许使用它们，甚至可以导出为多种文件格式。Raptor 控制单元通过无线连接与主机连接，允许用户在测试装置靠近负载工作时留在方便的位置。

与传统的基于调压器的大型重型设备相比，Raptor 的设计比其前身小得多、轻得多，结合了基于 DSP 的革命性大电流生成技术和自动智能控制，是一款真正便携的装置，重量不到 35 公斤，能够注入高达 15,000 安培的电流。

其他优势包括：数据存储和报告、配置辅助、通过互联网进行软件升级、简化和减少测试时间、易于触摸操作、*高测试精度。Raptor 电流计算器作为标准配置包含在 Raptor 控制单元中，也可以安装在 Windows 设备上。这是一个简单易用但功能强大的工具，允许用户在离开办公室之前快速确定 Raptor 配置以及成功完成特定大电流工作所需的*少电缆数量和类型。

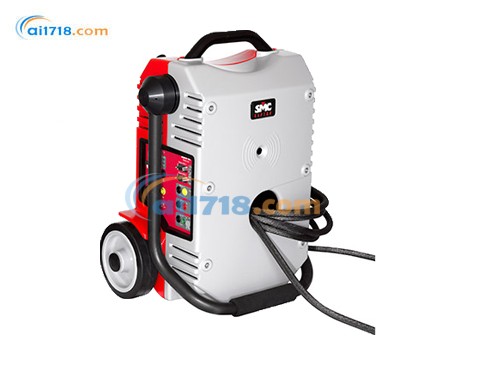

除了易于运输之外，装置可以更靠近被测设备，从而减少电缆长度，并且由于新的环通概念，消除了中间连接，显著减少了功率损耗。装置中间有一个孔，用于穿过连接到负载的电缆，从而形成注入电路。

高效电源

Raptor 系统的现代高科技设计实现了*高水平的注入能力，包括功率和负载持续率，并且具有此类设备*的易用性。触摸屏控制台允许用户全面监控和控制测试过程，包括结果存储和测试配置工具。

Raptor 系统提供自动调节注入量，无论负载或电源如何变化都能保持稳定。电流输出范围根据应用随时调整，利用 Raptor 主机单元中测量和控制功能集中的模块化和多功能性，通过使用的匝数独特地调整所需的电压和电流。

RAPTOR SL测试模板

Raptor 控制单元中包含的默认测试模板和自动功能允许用户只需选择适当的模板 / 功能即可开始测试。Raptor 还包括一个强大的测量部分，扩展了测试应用的数量。

Raptor 系统包括工厂配置的测试，只需选择适当的模板并开始测试即可自动执行大量*常见的测试。用户还可以轻松创建或修改测试模板。

• 通用测试模板：适用于各种一次测试应用和快速测试的通用屏幕。
• 断路器：低压断路器和开关的过电流测试，带零电流检测。
• 过电流继电器：通过一次注入测量过电流继电器的跳闸时间。
• 电流互感器（CT）：测试测量 CT 变比、比差、极性、相位偏移和负载。
• 罗果夫斯基 CT / 低功率 CT：罗果夫斯基互感器和低功率 CT 的 CT 变比、比差、相位偏移。
• CT 负载：测试计算负载的阻抗、功率和功率因数。
• CT 电压法：通过注入电压测试 CT 匝数比、比差和极性。
• CT 磁化：自动测试显示 CT 励磁曲线、电压膝点和励磁电流。

RAPTOR SL独特功能

• *小的尺寸和重量，出色的便携性
• 采用数字技术的自动输出调节
• 适用于大多数一次注入测试的多功能性
• 结合大电流和高电压注入
• 通过红外环通大电流技术即时组合单元
• 灵活的模块化和适应性
• 由任何 Windows Wi-Fi 设备控制的现代、坚固和可升级的技术
• 结果存储和报告
• 预定义的测试模板

RAPTOR SL应用领域

Raptor 系统的移动性、适应性、自动输出调节、高科技、易用性和多功能性使其成为市场上适用于变电站和发电厂内外所有主要一次注入测试应用的*佳系统：

一次电流注入测试

一次注入测试对于调试和验证保护方案至关重要。二次注入测试不能检查系统中的所有组件，因为它无法提供整个保护装置的状况，例如 CT 是否具有正确的变比或极性，或者二次接线是否正确且可使用，并且它不能模拟运行中的工作条件。因此，一次注入测试是证明整个保护方案正确安装和运行的*方法，Raptor 专门设计用于满足所有一次测试需求。

Raptor 的可变输出频率通过频率扫描扩展了一次测试诊断，提供不同于市电频率的测试频率，从而增强其电气测试能力。一次测试涉及整个电路；检查电流互感器的一次和二次绕组、继电器、跳闸和报*电路、断路器和所有接线。一次注入测试在二次注入测试之后进行，以确保问题*于涉及的 VT 和 CT、断路器以及相关接线，保护方案中的所有其他设备已通过二次注入测试证明令人满意。因此，它通常是调试和维护过程中或进行重大修改后执行的*后测试，也是故障查找的宝贵辅助手段。

继电器测试

使用 Raptor，可以模拟一次故障以检查保护继电器是否正确动作；系统以 1 毫秒的分辨率测量和记录跳闸时间。自动电流调节、预设电流注入、注入时间控制和测试结果存储为用户提供了*先进的保护继电器一次测试工具。

断路器测试

验证整个保护方案还需要验证带电断路器的跳闸，以及结合包括 IED 和断路器跳闸时间的总跳闸时间进行断路器操作时间分析。Raptor 的测量由于高信号和测量精度而提供可靠和可重复的结果。

电流、电压和电力互感器测试

Raptor 系统具有许多先进功能 —— 例如强大的测量输入，允许对 CT 进行全面检查。通过几秒钟的测试，可以获得以下结果：CT 的一次和二次之间的匝数比、相位（极性）以及负载（负载的阻抗、功率和功率因数）。它还可用于测试低功率和罗果夫斯基 CT，检查 VT 的变比、相位和负载，以及检查电力变压器的变比、极性、短路阻抗和电抗损耗。测试模板还可用于 CT 磁化曲线，以图形方式显示曲线、膝点和励磁电流。测试完成后，Raptor 还执行 CT 消磁过程。测试 CT 时，通常建议在不同的一次电流下测试比差和相位角。对于保护 CT，除了在其额定电流的 * 下测试变比外，还必须在 Raptor 系统允许的*高可能电流下测试变比。使用 Raptor HV 从机，还可以进行其他测试，例如耐压测试和所有需要高达 2000V 高压的各种变压器相关测试。

开关设备测试

低压开关设备和控制设备组件也需要大电流测试，以符合相关产品标准，无论是组件制造商还是用户。Raptor 还适用于测试组件必须承受的额定短时电流，以及 MCB/MCCB/ACB 的跳闸时间性能，包括热跳闸和短路跳闸。

重合器和分段器

通过大电流故障模拟，Raptor 执行自动测试，检测和测量被测自动重合器的断开和重合时间、操作次数和总清除时间。这些设备在配电网络中越来越多地使用，测试、调试和维护策略变得必不可少。Raptor 的自动测试提供了一种简单的方法来对这些重要设备进行功能测试。这包括在模拟故障条件下，保护继电器和断路器的操作，验证重合器的操作次数和顺序，直到锁定。重合器的一次注入测试可以可靠地诊断重合器的状态，并且比通过电子控制中的二次注入进行的测试更快、更容易，能够检查整个系统，包括断路器、CT、继电器、控制电缆和接线。Raptor 的小尺寸和轻重量便于现场测试重合器，即使是安装在电线杆上的重合器，或者在投入使用之前，以及实验室或工厂测试。Raptor 提供所需的高、准确和稳定的电流。还可以编程总测试时间以适应这些系统的不同重合时间。Raptor 还适用于执行分段器锁定测试，通过向分段器脉冲电流来模拟重合器的上游操作，使分段器在操作之前经过其编程的电路中断序列。

热运行

由于 Raptor 基于放大器的大电流生成，它非常适合进行热运行，在长期测试中保持电流注入稳定，并测量相应的时间。

极性测试

极性测试仪是一种轻便的手持配件，用于快速、简单地验证任何变压器（CT、VT、PT 等）的一次侧是否正确接线，因为 Raptor 会注入特殊的极化信号。这对于检查远程连接和 / 或难以访问的连接的极性特别有用。

接地网测试

通过注入大电流并使用低电平电压表进行测量，可以检测接地网中是否存在任何不良或腐蚀的接触。

阶跃和接触电压测试

为了测量变电站和其他电气设施中保护接地装置的阶跃和接触电压特性，必须通过接地电路注入调节电流，并测量两个测试点之间的电压降。Raptor 中包含一个自动功能，借助可选的 S&T 套件进行此测量。此功能的另一个重要方面是可以在工频或用户选择的其他频率下运行，过滤掉结果中不需要的频率。

功能更新

Raptor 系统不会过时，因为所有功能元素都是可编程的。SMC 会根据市场需求为*终用户提供免费的新更新和应用程序。此外，主机单元的设计允许通过未来的附加设备实现更多功能。

功能特点

主机单元功能

Raptor MS 是任何 Raptor 配置的主机单元。它为 Raptor - Control 提供连接，并且可以作为独立设备用于不需要极高电流 / 功率的一次测试应用。添加从机单元时，MS 会通过红外链路自动检测它们，并在无需用户干预的情况下调整系统参数：

• 调节后的高交流电流输出：能够无限期注入高达 3.8kA（3kVA）或在 3 秒内注入 9.5kA（2kVA）。与一个或多个从机单元组合时，可达 15kA。
• 调节后的交流辅助输出：在电流模式下，能够无限期注入高达 9A 或在 3 秒内注入 35A。在电压模式下，能够产生高达 200V AC 的电压。
• 电压表输入：范围：0.2、2、20 或 300Vac/dc（自动或手动）。内置相位角计。
• 电流表输入：范围：0.2、2 或 20Aac/dc（自动或手动）。内置相位角计。
• 低信号电压表：范围：30、300 或 3000 mVac/dc（自动或手动）。内置相位角计。
• 二进制输入：电压或干接点，可逆逻辑（NO、NC）和自动检测。
• LED 指示灯：监控过载、温度、通信状态、待机、数字输入、电源输出和电源。
• IRDA 接口：通过无线方式将从机单元连接到主机。

电流从机单元功能

Raptor SL 具有环形绕组，当功率需求增加时，主机单元会通过复杂的注入控制单独激活这些绕组，确保电流无缝流动和*佳工作负载分配。从机 Raptor 在视觉上与主机单元相同，但缺少测量部分、Raptor - Control 和辅助输入 / 输出面板。其任务是向大电流穿通二次侧提供额外的 5kVA 功率。*多可以添加四个从机，总注入功率为 23kVA，电流高达 15,000A。主机单元通过红外通信检测从机的存在，因此无需额外的控制或电源互连。用户只需将电流电缆穿过整个组件，并像使用单个设备一样使用它，对用户完全透明。作为穿通二次技术的额外好处，用户可以通过在整个系统周围多绕一圈电流导体来轻松倍增合规电压。

Raptor HV

Raptor - HV 是一款可选产品，可将 Raptor 的应用扩展到需要使用高达 2kV 高交流电压的测试。该产品与 Raptor 主机配合使用，外观与之相似。

Raptor HV 通过扩展端口连接到主机单元，并从那里获取所需的电源。Raptor HV 是一个可插拔的高压外设，利用了 Raptor 主机的所有宝贵功能，包括电子控制开关放大器、基于 DSP 的智能以及强大的通信和设备同步系统。自然，HV 的控制完全集成在主机的 Raptor 控制中。

主机在扩展端口产生的电源电压由 HV 提升至两个用户可选范围，1kV 和 2kV，输出以电流、电压和相位角进行测量，以提供适当的注入控制和应用反馈。电压和电流可以以非常高的精度进行测量，以支持各种应用。

为了符合国际安全要求，Raptor HV 的包装包括一个内部蜂鸣器，用于指示高压输出激活，以及两个用于可选旋转*告灯和可选蘑菇型紧急断路器的连接器。内部蜂鸣器可以从 Raptor 的控制台禁用。

另一个突出特点是能够注入不同于市电频率的频率，从而增强其电气测试能力。

将任何 Raptor C - XX 系统与 Raptor HV 结合使用，可提供上*的系统，该系统结合了大电流和高电压注入，并具有适当的功率，适用于变电站和开关设备的主要维护和调试测试应用。这是一款创新的先进变电站测试系统，取代了对多个测试装置的需求。

Raptor HV 仅重 28 公斤，与 Raptor 其他单元一样紧凑小巧，带有轮子和折叠手柄，降低了运输成本并减少了人力需求。

特点

• 两个用户可选输出范围：0-1000 VAC 和 0-2000 VAC。
• 通过扩展端口由 Raptor 主机供电。
• 通过通用 Raptor 主机的 Raptor 控制进行控制。

应用

• CT、VT 和 PT 耐压测试。
• CT 和 VT 励磁电流测量，膝点。
• VT 和 PT 变比测量。
• VT 二次绕组极性测试。
• 测试电压传感器和转换器。
• 集成测试电压和电流测量。
• 阶跃和接触电压测量。
• 支持附加测试模板。
• 可听安全蜂鸣器。
• 可拆卸旋转*告灯和紧急停止按钮。
• 出色的 Raptor 风格便携性。

Raptor 极性测试仪

极性测试仪是一种轻便的手持配件，用于快速、简单地检查三相装置的接线是否正确，而 Raptor 会向任何变压器（CT、VT、PT 等）的一次侧注入特殊的极化信号。这对于检查远程位置和 / 或难以到达的位置的极性特别有用。

单个 CT 向安装在开关柜面板中的多个设备（保护继电器、仪表等）提供二次电流，这些设备相对远离 CT 本身。二次电流对各种设备的极性一致性对于确保二次方案的正确运行至关重要；因此，在调试和 / 或维护过程中必须始终检查此极性。传统上，此任务是使用相位角计结合注入电流来完成的，注入电流可以是一次或二次电流，并且需要很长时间，因为仪表需要非常小心地连接以避免解释错误。

应用

极性测试仪使这项任务变得非常容易、直接和高效，因为它节省了大量时间并减少了连接错误。SMC Raptor 一次注入器注入特殊的测试电流波形，极性测试仪能够立即确定每个设备的极性是否正确。操作员只需在电路中注入测试电流，然后在检查每个连接的设备的极性时移动。

描述

Raptor - PT 有两个探头，您可以将其连接到要测试极性的点。按下测试按钮后，结果会在不到 2 秒的时间内通过以下 LED 显示：

• 正确极性（绿色）：Raptor - PT 检测到与 Raptor 注入的信号同相的信号。
• 错误极性（红色）：检测到的信号与 Raptor 的信号反相。
• 未检测到极性（黄色）：PT 无法确定极性，连接不合适，Raptor 未使用极化模式，或 Raptor 未注入。
• 低电量（橙色）：必须更换电池。

极性的判定标准是：

• 使用穿通二次侧时，正极对应 Raptor 外壳的灰色侧。
• 使用 Raptor 的辅助输出（V 或 I）时，正极对应输出的红色连接器。
• 使用 HV 从机时，正极对应标有黑点的输出。

作为 Raptor - Control 的一部分，它可以合并使用旧 Raptor HH 进行的测试和新测试，并在需要时更新固件。

RaptorSync

每次测试后，用户可以自动将测试结果和测试参数保存在 Raptor 控制应用程序中，并以通用报告名称分组。存储的测试包括注入水平、测量时间、配置在屏幕上显示的测量值以及所有一般调整；报告可以通过菜单的 “报告” 选项卡轻松访问和管理。用户还可以根据需要保存带有注释的测试，并创建任意数量的报告。

测试报告的后续查看、打印和编辑通过 Raptor 控制应用程序本身进行，该应用程序是任何系统的标准配置。Raptor 控制程序允许导入、查看和保存所有报告，并将任何列出的测试报告导出为标准 pdf、Excel 或 HTML 格式，以便进一步处理和编辑（例如 Word）。

技术规格

RAPTOR MS

RAPTOR SL

大电流输出

低电流输出（不可与大电流输出同时使用）

测量参数

电流表 / 低电平电压表

电压表

二进制输入

通信

RAPTOR HV

内部测量（在 10..* 量程 / 50-60Hz 时）

配件

RAPTOR 控制

RAPTOR HV 通用参数

配置

配件清单
