RAPTOR HV产品描述

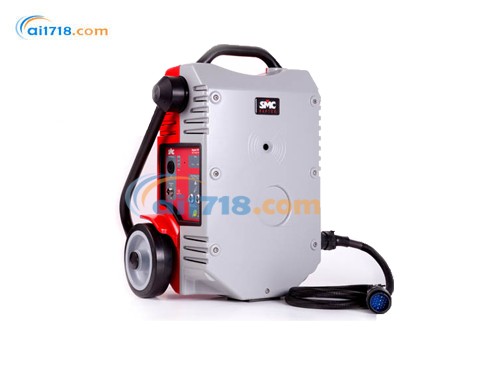

Raptor - HV 是一款高压从机，是将 Raptor 的应用扩展到需要使用高达 2 KV 高交流电压测试的可选产品。该产品与 Raptor 主机配合使用，外观与之相似。

Raptor HV 通过扩展端口连接到主机单元，并从那里获取所需的电源。它是一款可插拔的高压外设，利用了 Raptor 主机的所有宝贵功能，包括电子控制开关放大器、基于 DSP 的智能以及强大的通信和设备同步系统。自然，HV 的控制完全集成在主机的控制台中。

主机在扩展端口产生的电源电压由 HV 提升至两个用户可选范围，1kV 和 2kV，输出以电流、电压和相位角进行测量，以提供适当的注入控制和应用反馈。电压和电流可以以非常高的精度进行测量，以支持各种应用。

为了符合国际安全要求，Raptor HV 的包装包括一个内部蜂鸣器，用于指示高压输出激活，以及两个用于可选旋转*告灯和可选蘑菇型紧急断路器的连接器。内部蜂鸣器可以从 Raptor 的控制台禁用。

另一个突出特点是能够注入不同于市电频率的频率，从而增强其电气测试能力。将任何 Raptor C - XX 系统与 Raptor HV 结合使用，可提供上*的系统，该系统结合了大电流和高电压注入，并具有适当的功率，适用于变电站和开关设备的主要维护和调试测试应用。这是一款创新的先进变电站测试系统，取代了对多个测试装置的需求。

Raptor HV 仅重 28 公斤，与 Raptor 其他单元一样紧凑小巧，带有轮子和折叠手柄，降低了运输成本并减少了人力需求。

RAPTOR HV产品特点

两个用户可选输出范围：0 - 1000 VAC 和 0 - 2000 VAC。
通过扩展端口由 Raptor 主机供电。
支持 VT 和 PT 变比测量。
支持 VT 二次绕组极性测试。
由通用 Raptor 主机的用户界面控制。
支持测试电压传感器和转换器。
支持阶跃和接触电压测量。
集成测试电压和电流测量。
支持附加测试模板。
配备可听安全蜂鸣器。
配备可拆卸旋转*告灯和紧急停止按钮。
具有出色的 Raptor 风格便携性。

RAPTOR HV应用领域

CT、VT 和 PT 耐压测试。
CT 和 VT 励磁电流测量，膝点检测。

Raptor 系统：Raptor HV

系统配置

高压输出（@240Vac，50Hz）

输出交流电压	*大输出交流电流	负载持续率
0..2 KV	1 A	连续
0..2 KV	2 A	3 分钟
0..2 KV	2.5 A	2 分钟
0..1KV	2 A	连续
0..1KV	4 A	3 分钟
0..1KV	5 A	2 分钟
开路分辨率	1 Vac	-
输出频率	20 - 400 Hz（在 50 - 60 Hz 范围外时功率会降低）	-

系统配置	包含内容
RAPTOR C - 05	1 个 Raptor - HH + 1 个 Raptor - MS
RAPTOR C - 15	1 个 Raptor - HH + 1 个 Raptor - MS + 1 个 Raptor - SL
RAPTOR C - 25	1 个 Raptor - HH + 1 个 Raptor - MS + 2 个 Raptor - SL
RAPTOR C - 35	1 个 Raptor - HH + 1 个 Raptor - MS + 3 个 Raptor - SL
RAPTOR C - XX + RAPTOR HV	上述任一配置 + 1 个 RAPTOR HV

内部测量（在 10..* 量程 / 50 - 60Hz 时）

二次电流（内部）	-
范围	0.08 / 0.8 / 8 Aac
分辨率	0.04 / 0.4 / 4 mAac
频率范围	20 – 400 Hz
电平精度	0.1% 的测量值 + 0.1% 的量程
相位角精度	+/-0.25°
二次电压（内部）	-
范围	1000 / 2000 Vac
分辨率	1 Vac
频率范围	20 – 400 Hz
电平精度	0.1% 的测量值 + 0.1% 的量程
相位角精度	+/-0.25°

扩展端口

参数	描述
来自放大器的电源输入	160 Vac@16 A 连续 – 32 A 3’
RS - 485 通信链路	集成在扩展端口中
总线电源	+5 V
相位同步	是
主电源	230 Vac@1A

通用参数

参数	描述
电源	由 Raptor MS 的扩展端口供电
重量	28 公斤 / 61.6 磅
保护	过热、电源故障、通信故障
安全	集成高强度蜂鸣器、外部*告灯连接器、蘑菇型紧急停止连接器
运输	集成轮子、固定和可调节手柄
通风	强制通风

Raptor 系统：Raptor HV产品规格

系统配置

高压输出（@240Vac，50Hz）

输出交流电压	*大输出交流电流	负载持续率
0..2 KV	1 A	连续
0..2 KV	2 A	3 分钟
0..2 KV	2.5 A	2 分钟
0..1KV	2 A	连续
0..1KV	4 A	3 分钟
0..1KV	5 A	2 分钟
开路分辨率	1 Vac	-
输出频率	20 - 400 Hz（在 50 - 60 Hz 范围外时功率会降低）	-

系统配置	包含内容
RAPTOR C - 05	1 个 Raptor - HH + 1 个 Raptor - MS
RAPTOR C - 15	1 个 Raptor - HH + 1 个 Raptor - MS + 1 个 Raptor - SL
RAPTOR C - 25	1 个 Raptor - HH + 1 个 Raptor - MS + 2 个 Raptor - SL
RAPTOR C - 35	1 个 Raptor - HH + 1 个 Raptor - MS + 3 个 Raptor - SL
RAPTOR C - XX + RAPTOR HV	上述任一配置 + 1 个 RAPTOR HV
RAPTOR HV参数文档

内部测量（在 10..* 量程 / 50 - 60Hz 时）

二次电流（内部）	-
范围	0.08 / 0.8 / 8 Aac
分辨率	0.04 / 0.4 / 4 mAac
频率范围	20 – 400 Hz
电平精度	0.1% 的测量值 + 0.1% 的量程
相位角精度	+/-0.25°
二次电压（内部）	-
范围	1000 / 2000 Vac
分辨率	1 Vac
频率范围	20 – 400 Hz
电平精度	0.1% 的测量值 + 0.1% 的量程
相位角精度	+/-0.25°

扩展端口

参数	描述
来自放大器的电源输入	160 Vac@16 A 连续 – 32 A 3’
RS - 485 通信链路	集成在扩展端口中
总线电源	+5 V
相位同步	是
主电源	230 Vac@1A

通用参数

参数	描述
电源	由 Raptor MS 的扩展端口供电
重量	28 公斤 / 61.6 磅
保护	过热、电源故障、通信故障
安全	集成高强度蜂鸣器、外部*告灯连接器、蘑菇型紧急停止连接器
运输	集成轮子、固定和可调节手柄
通风	强制通风
