西班牙SMC LET-4000-RD一次注入式测试设备由爱仪器仪表网代理，本产品设计用于执行变电站调试所需的大部分主要测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

LET-4000-R 专为高直流电流注入而设计，主要用于铁路行业测试保护机车直流电机的超快速继电器。该装置分为两个模块：交流调节和测量模块以及交流 / 直流转换器。*个模块将三相交流电源转换为 2 VAC、8 kVA 输出，可通过调压器调节。第二个模块进行全波转换为 2 Vdc，功率为 8 kW。注入的直流电流值由数字电流表显示，而跳闸时间由分辨率为 1 ms 的 5 位数字计时器测量。

LET-4000-RD

交流电压范围 / 负载持续率图表

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
400 A	3.45 V	400 A	600 A	800 A	1,100 A	1,400 A	2,500 A
200 A	6.90 V	200 A	350 A	400 A	550 A	700 A	1,500 A
50 A	27.5 V	50 A	75 A	100 A	138 A	175 A	325 A
10 A	138 V	10 A	15 A	20 A	27.5 A	35 A	65 A
		15 分钟	20 分钟	20 分钟	30 分钟

LET-4000-RD在 25°C / 77°F 下的关闭（冷却）时间

规格

	LET-400	LET-400-RD	LET-400-RDC
交流电压输出	无	无	220 V/4 A
直流电压输出	无	无	220 V/4 A
辅助直流电源	无	无	0-50/110/220 Vdc - 1/0.5/0.25 Adc
功率			1,000 VA
开路电压（抽头）	0-138 V (10 A) / 0-27.5 V (50 A) / 0-6.9 V (200 A) / 0-3.45 V (400 A)
提供的测试引线	2 根电缆，3 米 / 10 英尺长，95 mm²
电源	单相 110/230 VAC（指定），50-60 Hz
消耗	5.5A @ 220V	5.7A @ 220V	5.9A @ 220V
尺寸（mm）（英寸）	340 x 370 x 250 48 x 53 x 55		460 x 370 x 250 18 x 14 x 10
重量（仅设备）	22 Kg. / 48 lb	24 Kg. / 53 lb	25 Kg. / 55 lb

LET-1000-RD

负载持续率

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
1000 A	3.20 V	1000 A	1,500 A	2,250 A	2,750 A	3,500 A	6,250 A
500 A	6.80 V	500 A	750 A	1,125 A	1,375 A	1,750 A	3,125 A
250 A	10.50 V	250 A	375 A	560 A	680 A	875 A	1,650 A
		15 分钟	20 分钟	20 分钟	30 分钟

LET-2010-RD

负载持续率导通时间 / *大电流

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
2,000 A	4.16 V	2,000 A	2,500 A	4,000 A	5,550 A	7,000 A	13 kA
1,000 A	8.33 V	100 A	1,250 A	2,000 A	2,750 A	3,500 A	6.6 kA
500 A	16.7 V	500 A	650 A	950 A	1,375 A	1,500 A	5.6 kA
		15 分钟	20 分钟	20 分钟	30 分钟

导通时间 / *大电流

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
2,000 A	2.65 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	5.30 V	1,000 A	1,200 A	1,800 A	2,400 A	3,000 A	5.4 kA
500 A	10.45 V	500 A	625 A	900 A	1,250 A	1,550 A	2.8 kA
250 A	21,55 V	250 A	315 A	450 A	625 A	775 A	1.4 kA
		15 分钟	20 分钟	20 分钟	30 分钟
	在 25°C / 77°F 下的关闭（冷却）时间

LET-4000-RD / 4000-RDM

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
4,000 A	2.65 V	4,000 A	4,800 A	7,200 A	9,600 A	12,000 A	21.6 kA
2,000 A	5.30 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	10.45 V	1,000 A	1,250 A	1,800 A	2,500 A	3,100 A	5.6 kA
500 A	21,55 V	500 A	630 A	900 A	1,250 A	1,550 A	2.8 kA
		15 分钟	20 分钟	20 分钟	30 分钟

在 25°C / 77°F 下的关闭（冷却）时间

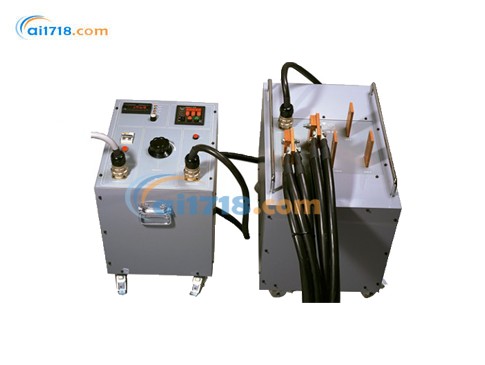

LET-2000-RD / 2000-RDM / 4000-RD / 4000-RDM 设备分为两个单元，便于运输。RDM 版本用一对按钮代替传统的调节旋钮，控制电动调压器进行上下调节，适用于需要控制板与实际电源输出连接之间有较大距离的应用。
规格

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的测试引线		2 根电缆，3 米 / 10 英尺长，185 mm	2 x 2	2 根电缆，3 米 / 10 英尺长，185 mm	2 x 4
电源			单相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（仅设备）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.

LET-4000-R

功率输出

范围	*大电压	测量精度	分辨率
0 - 4000 A	2 V	± 0.5% Lect ± 1 dig	1 A
0 - 5000 A*	2 V	1 A

LET-4000-RD / 4000-RDM产品规格

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
4,000 A	2.65 V	4,000 A	4,800 A	7,200 A	9,600 A	12,000 A	21.6 kA
2,000 A	5.30 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	10.45 V	1,000 A	1,250 A	1,800 A	2,500 A	3,100 A	5.6 kA
500 A	21,55 V	500 A	630 A	900 A	1,250 A	1,550 A	2.8 kA
		15 分钟	20 分钟	20 分钟	30 分钟

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的测试引线		2 根电缆，3 米 / 10 英尺长，185 mm	2 x 2	2 根电缆，3 米 / 10 英尺长，185 mm	2 x 4
电源			单相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（仅设备）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.
LET-4000-RD参数文档
