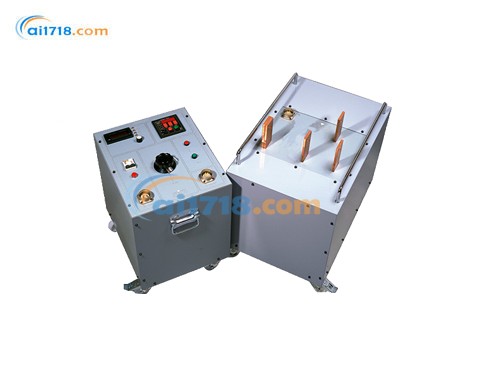

西班牙SMC LET-2010-RD一次注入式测试设备由爱仪器仪表网代理，本产品允许以足够的功率进行所有一次电流注入，以测试变电站中组成保护和测量部分的所有元件的正常功能和接线。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

LET-2010-RD产品概述

LET 系列适用于需要高交流或直流电流的测试应用，通常用于一次电流注入。各型号的发电功率范围为 1,000 至 8,000 VA 或瓦特。

输出电压通过输出变压器初级绕组的调压器调节。注入电流由内置数字电流表测量和显示。我们提供多个输出抽头，以便更好地适应连接负载的阻抗。这也使得在保持吞吐量功率的同时，更容易调节较低的电流。集成数字计时器测量从输出激活到检测到外部电压或干接点变化的时间，精度为 1 毫秒。某些 LET 版本配备电动调压器，适用于需要在电源输出与控制调节面板之间保持较大距离的应用。

输出变压器经过特殊设计和制造，可承受高达 20,000 A 以上的*大电流，具体取决于所选型号。内置热脱扣器可自动保护设备免受过热。在额定电流（每个型号名称中注明）下，输出变压器的温度将稳定，可对连接负载进行连续注入。然而，只要连接负载（包括测试引线）在设备的输出功率范围内，*可以在有限时间内获得更高的电流。请参考本目录中每个型号的负载持续率图表，选择*适合您特定应用的型号。
每个 LET 均配备适合一般应用的标准测试引线。对于需要更高电流水平的应用，可能需要更短的连接和 / 或更宽的截面。每个生产单元在末端端子短路的情况下，使用标准测试引线测试额定输出电流。每个单元包括所有必要的附件、备用保险丝、用户手册和内置仪器的可追溯校准证书。高功率单元分为两个主体，并配备轮子以方便运输。
其简单而耐用的结构、紧凑的尺寸、合理的重量和易用性使 LET 系列成为我们*畅销的产品系列之一。

LET-2010-RD

交流电压范围 / 负载持续率图表

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
400 A	3.45 V	400 A	600 A	800 A	1,100 A	1,400 A	2,500 A
200 A	6.90 V	200 A	350 A	400 A	550 A	700 A	1,500 A
50 A	27.5 V	50 A	75 A	100 A	138 A	175 A	325 A
10 A	138 V	10 A	15 A	20 A	27.5 A	35 A	65 A
		15 分钟	20 分钟	20 分钟	30 分钟

LET-2010-RD在 25°C / 77°F 下的关闭（冷却）时间

规格

	LET-400	LET-400-RD	LET-400-RDC
交流电压输出	无	无	220 V/4 A
直流电压输出	无	无	220 V/4 A
辅助直流电源	无	无	0-50/110/220 Vdc - 1/0.5/0.25 Adc
功率			1,000 VA
开路电压（抽头）	0-138 V (10 A) / 0-27.5 V (50 A) / 0-6.9 V (200 A) / 0-3.45 V (400 A)
提供的测试引线	2 根电缆，3 米 / 10 英尺长，95 mm²
电源	单相 110/230 VAC（指定），50-60 Hz
消耗	5.5A @ 220V	5.7A @ 220V	5.9A @ 220V
尺寸（mm）（英寸）	340 x 370 x 250 48 x 53 x 55		460 x 370 x 250 18 x 14 x 10
重量（仅设备）	22 Kg. / 48 lb	24 Kg. / 53 lb	25 Kg. / 55 lb

LET-1000-RD

负载持续率

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
1000 A	3.20 V	1000 A	1,500 A	2,250 A	2,750 A	3,500 A	6,250 A
500 A	6.80 V	500 A	750 A	1,125 A	1,375 A	1,750 A	3,125 A
250 A	10.50 V	250 A	375 A	560 A	680 A	875 A	1,650 A
		15 分钟	20 分钟	20 分钟	30 分钟

LET-2010-RD

负载持续率导通时间 / *大电流

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
2,000 A	4.16 V	2,000 A	2,500 A	4,000 A	5,550 A	7,000 A	13 kA
1,000 A	8.33 V	100 A	1,250 A	2,000 A	2,750 A	3,500 A	6.6 kA
500 A	16.7 V	500 A	650 A	950 A	1,375 A	1,500 A	5.6 kA
		15 分钟	20 分钟	20 分钟	30 分钟

导通时间 / *大电流

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
2,000 A	2.65 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	5.30 V	1,000 A	1,200 A	1,800 A	2,400 A	3,000 A	5.4 kA
500 A	10.45 V	500 A	625 A	900 A	1,250 A	1,550 A	2.8 kA
250 A	21,55 V	250 A	315 A	450 A	625 A	775 A	1.4 kA
		15 分钟	20 分钟	20 分钟	30 分钟
	在 25°C / 77°F 下的关闭（冷却）时间

LET-4000-RD / 4000-RDM

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
4,000 A	2.65 V	4,000 A	4,800 A	7,200 A	9,600 A	12,000 A	21.6 kA
2,000 A	5.30 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	10.45 V	1,000 A	1,250 A	1,800 A	2,500 A	3,100 A	5.6 kA
500 A	21,55 V	500 A	630 A	900 A	1,250 A	1,550 A	2.8 kA
		15 分钟	20 分钟	20 分钟	30 分钟

在 25°C / 77°F 下的关闭（冷却）时间

LET-2000-RD / 2000-RDM / 4000-RD / 4000-RDM 设备分为两个单元，便于运输。RDM 版本用一对按钮代替传统的调节旋钮，控制电动调压器进行上下调节，适用于需要控制板与实际电源输出连接之间有较大距离的应用。
规格

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的测试引线		2 根电缆，3 米 / 10 英尺长，185 mm	2 x 2	2 根电缆，3 米 / 10 英尺长，185 mm	2 x 4
电源			单相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（仅设备）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.

LET-4000-R

功率输出

范围	*大电压	测量精度	分辨率
0 - 4000 A	2 V	± 0.5% Lect ± 1 dig	1 A
0 - 5000 A*	2 V	1 A

LET-2010-RD产品规格

负载持续率导通时间 / *大电流

抽头	空载电压	连续	60 分钟	15 分钟	3 分钟	1 分钟	1 秒
2,000 A	4.16 V	2,000 A	2,500 A	4,000 A	5,550 A	7,000 A	13 kA
1,000 A	8.33 V	100 A	1,250 A	2,000 A	2,750 A	3,500 A	6.6 kA
500 A	16.7 V	500 A	650 A	950 A	1,375 A	1,500 A	5.6 kA
		15 分钟	20 分钟	20 分钟	30 分钟

参数	详情
电源（功率）	6,000 VA
提供的测试引线	2 根电缆，3 米 / 10 英尺长，185 mm² x 2
电源（供电规格）	单相 230 VAC / 50 - 60 Hz
消耗	35.7A
尺寸	380 mm x 440 mm x 530 mm / 520 mm x 410 mm x 590 mm 15 in. x 17 in. x 20 in. / 20 in. x 16 in. x 23 in.
重量（仅设备）	50 + 111 Kg. / 110 lb. + 245 lb.
