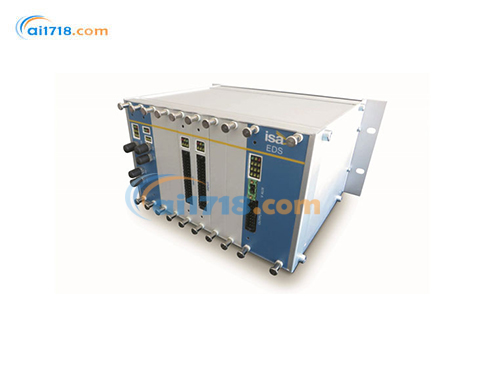

意大利ISA　EDS高压变电站在线诊断系统

意大利ISA EDS高压变电站在线诊断系统由爱仪器仪表网代理，本产品是高压变电站设备在线诊断系统专家。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

EDS高压变电站在线诊断系统产品简介：
•EDS高压变电站在线诊断系统易于安装，配置后即可连续运行
•EDS高压变电站在线诊断系统单元旨在在极端天气条件下正常运行，并且在变电站的正常运行中会遇到电气干扰

EDS高压变电站在线诊断系统产品特点：
•室外安装的模块的防护等级为IP 65，可在扩展的温度范围内（从-40°C到+ 85°C）工作
•自诊断功能可连续跟踪EDS的状况并在系统中检测到异常时发出*报
•通过对关键参数的连续监控，EDS可以在早期发现故障，并发出优先*报，传达异常情况并指导维护决策。

EDS高压变电站在线诊断系统使用范围：
•高压和中压断路器
•电流电压互感器
•高压电涌放电器（MOV's）
•电力变压器
•GIS-气体绝缘开关设备

EDS 2 专家诊断系统 —— 变电站资产整体状态监测

• 整体状态诊断系统旨在监测变电站的主要资产，包括电流互感器、电压互感器、电力变压器、断路器、避雷器和气体绝缘金属封闭开关设备（GIS）。
• 该装置完全可配置，可用作中央单元、远程单元或从单元。
• EDS 软件提供了一个简单易用的界面，用于采集和分析数据。
• 它是一个可靠且准确的系统，用于执行 “基于状态的维护方法”。
• 针对电力变压器（TP）有两种主要配置：标准配置和*配置。
• 易于安装且无侵入性，也适用于现有变电站，因为它可以根据变电站的布局进行定制。
• 有专门用于电流互感器（CT）、电压互感器（VT）、断路器（CB）、气体绝缘金属封闭开关设备（GIS）、避雷器（SA）的设备，并且可以通过光纤环与其他设备连接。
• 它可以连接到现有的数据采集系统中，或者借助专门的网络应用程序作为独立设备使用。

引言

与时俱进的企业正从 “基于常规的维护方法” 转向 “在线状态监测”，以优化其网络和变电站的效率。整体在线状态监测可以通过延长产品的使用寿命和可靠性、降低维护成本、预防突发故障、降低故障风险、分散资产更换成本以及*小化资产停机时间来优化性能。

EDS（专家诊断系统）是一种整体状态监测系统，它将变电站所有相关资产的实时状态集成到一个系统中。EDS 根据每个配电、输电或发电应用的要求，在一个解决方案中实现对多种资产的监测，这些资产包括断路器（空气绝缘开关设备 AIS 或气体绝缘金属封闭开关设备 GIS）、电流互感器、电压互感器、电力变压器（套管、分接开关、油箱、冷却系统、油中溶解气体分析 DGA、*报等）、避雷器、电池和其他辅助资产等。局部放电监测可作为补充需求集成到方案中。

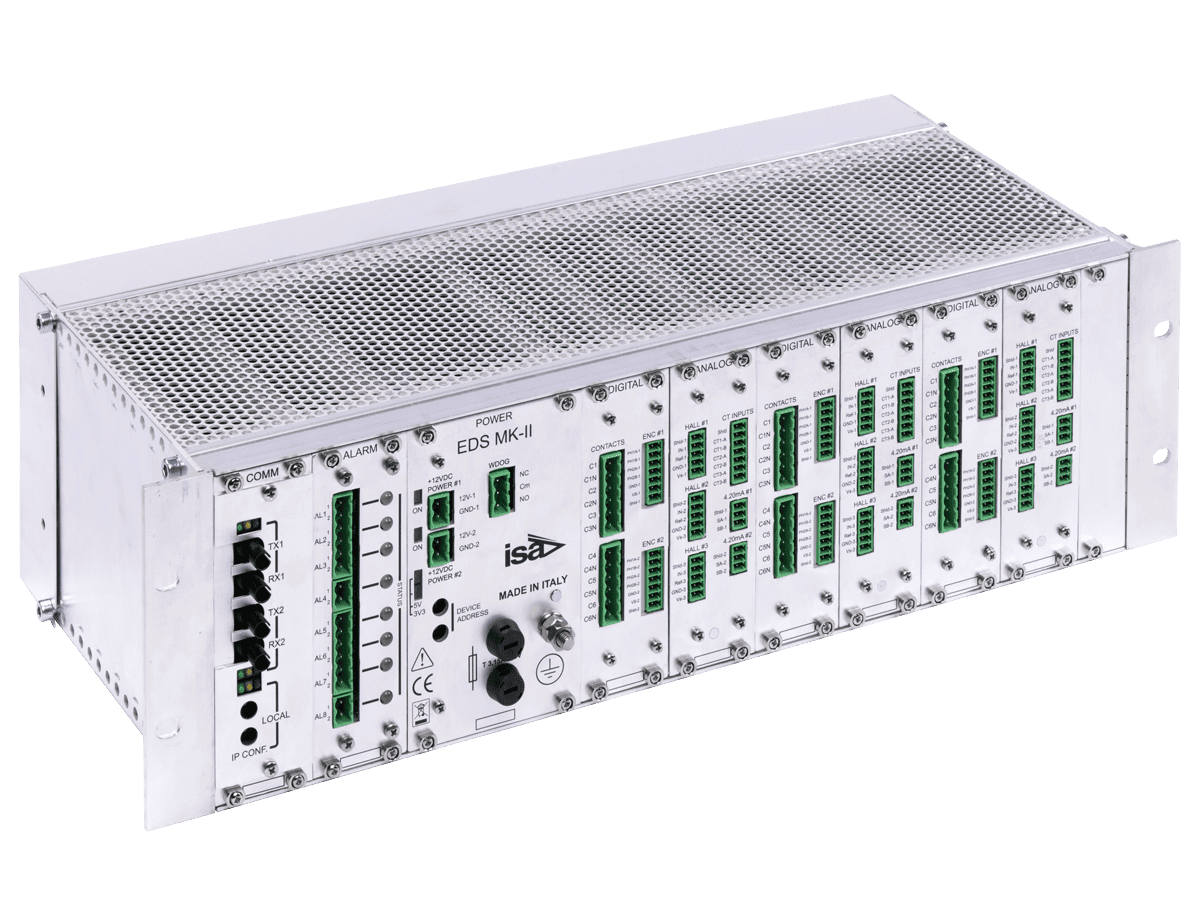

EDS 前面板

EDS 可以同时监测以下设备的状态：

断路器

• 辅助触点开合时间
• 辅助触点弹跳次数
• 灭弧时间：
• 分合闸线圈电流曲线
• 机构动作时间
• 线圈连续性
• 直流电池电压

气体绝缘金属封闭开关设备

• SF6 密度及趋势
• SF6 温度
• 辅助触点开合时间
• 灭弧时间：
• 分合闸电流曲线
• 线圈连续性
• 辅助电压

电力变压器

• 变压器运行时间
• 变压器热老化程度
• 绕组温度
• 冷却系统诊断
• 油中溶解气体分析（单一或多种气体）
• 绝缘油中的水分
• 二进制事件
• 套管监测
• 分接开关（状态、有载分接开关 OLTC 等）

CT 变压器

• SF6 密度及趋势
• SF6 温度

VTC 变压器

• 精度
• 触点

避雷器

• 三次谐波电流
• 真有效值电流值
• 总电流流量
• 放电计数器

MV 开关柜

• 分合闸操作情况
• 操作次数
• SF6 气体密度及趋势
• SF6 温度

系统描述

EDS 状态监测系统由多个单元组成，每个单元都有专门的电子板和传感器来进行所需的测量。这些单元通过双向光纤环连接在一起。高压环通常与中压环分开。

中央单元通过光纤收集其他状态监测单元处理的所有数据。在许多情况下，其中一个远程单元也可以被参数化为中央单元，在这种情况下它具有双重功能：既是远程单元又是中央单元。系统的配置也可以通过使用与远程单元相连的从单元来进行调整。

中央单元

• 数据整理与计算

用于监测的远程单元

• 断路器（AIS/GIS）
• 避雷器
• 电力变压器
• CT 和 VT
• MV 开关柜

EDS 状态监测软件

中央单元

监测系统的中央单元是将来自所有资产的信号传送到单个诊断模块的单元。中央单元包括：电源和以太网交换机、用于避免干扰的光纤数据采集、带有并行电子设备以确保可靠数据质量的输入通道、进行数据分析并生成专用*报、通过 Web 人机界面（HMI）访问数据或使用 IEC 60870 - 5 - 101 或 104 协议访问数据。

中央单元对安装的或由第三方外部提供的所有传感器的数据进行处理和存储。它可以安装在变电站内更合适的现有机柜中，也可以安装在专用机柜中。

中央单元配备有 PC 卡和微处理器，用于计算来自安装在每个资产中的其他单元的所有原始数据。电子卡还用于存储数据，提供时间同步并通过协议进行通信。此外，它还设计有 Web 用户界面，以便与变电站网络进行通信。

主要特点如下：

• 供电电压：标称 110V CC；电压范围为 93.5 至 121V CC
• 功耗：约 50W
• 通信：以太网端口，采用 TCP/IP 协议，用于监测系统的配置，以及一般用于系统自身的维护和查询
• 输入连接：通过夹子连接
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：内部电源故障，通过光纤传输
• 重量：约 2kg
• 室内安装：面板尺寸可能会根据系统选择而有所不同。尺寸：3U x 14” 或 19” 机架模块 - IP 20。
• 室外安装：用于外部应用的镀锌钢机柜，IP 54 防护等级。尺寸：400x500x350mm。可选择提供不锈钢版本的机柜。

注：定制内容根据客户要求和变电站布局而定。

技术规范

电力变压器监测单元

通过使用传感器和诊断功能，EDS 电力变压器单元有助于提前检测电力变压器所有主要部件的潜在故障，避免破坏性停机的风险。它还允许操作人员在不加速变压器老化的情况下，使电力变压器在*大功率负载下运行。

EDS 电力变压器单元功能（在*选项中）包括对多个子功能的状态监测：变压器运行状态、温度监测、冷却监测、油中溶解气体分析（）、油中水分、分接开关状态、套管监测（）、局部放电（*）。

监测模块安装在每个被监测子系统附近，可安装在其自身机柜或现有机柜中，设计用于室内和室外安装。

EDS 电力变压器监测系统采集以下数据：

• 高压侧负载电流
• 高压侧过电流和短路电流
• 顶层油温
• 油中气体含量
• 油的相对湿度（水含量百分比）
• 高压套管运行电压
• 套管电容
• 环境温度
• 每个风扇和泵的电路状态
• 分接开关位置
• 分接开关电机驱动的有功功率消耗

电力变压器状态监测系统有两种主要配置，具有不同的功能：基本配置和*配置。

基本配置

*配置

热监测

该单元可定制监测以下特性：

• 底层油温
• 热点温度（符合 IEC 60354 标准）
• 顶层油温
• 室外温度 - 阳光照射温度
• 室外温度 - 环境温度

可定制多种*报：

• 顶层油温过高
• 顶层油温过高（严重）
• 绕组热点温度过高
• 绕组热点温度过高（严重）

冷却监测模型

该单元可定制显示冷却器组的状态。不同颜色的符号代表不同的旋转状态（启动 / 停止）。还会显示运行小时数和热阻。

• 风扇和泵的运行时间
• 冷却效率（热阻）

老化模型

计算基于*热绕组中的热点温度。老化计算根据 IEC 60076 - 7 标准针对非热升级纸进行。预期使用寿命仅作参考。

分接开关模型（*）

该单元可定制用于监测分接开关。监测的特性包括：

• 分接开关位置（上次和当前）
• 分接开关上次操作
• 分接开关切换操作次数
• 分接开关切换负载电流总和
• 切换操作期间的分流器切换电流
• 分接开关至检修前的操作次数
• 电机驱动的功率消耗
• 涌流时间
• 切换时间
• 1、2 和 3 扇区的*大功耗
• 主触点的接触侵蚀（磨损）
• 辅助触点的接触侵蚀（磨损）

可根据现有子系统配置设置多种*报。

电力变压器中的油中溶解气体分析（DGA）（*）

EDS 电力变压器监测单元可配置为从油中溶解气体分析系统收集数据。基本选项有一个用于电力变压器 1 个油中溶解气体分析测量（4 - 20mA）的专用输入，通常监测氢气。*选项通过 RS485 连接器管理电力变压器上多达 8 个油中溶解气体分析测量，并通过 2 个数字输入用于套管中的油中溶解气体分析。在该选项中，这些输入也用于湿度测量。

油中溶解气体分析系统根据要求并按照客户规格提供。所有计算分析将集成在中央单元中，并显示在 Web 人机界面上。

在安装前，可根据客户规格或油中溶解气体分析制造商的说明，在 EDS 电力变压器单元中设置和定制参考值和*报。

套管电容和介质损耗角正切测量（*）

套管电容和介质损耗角正切测量由一个标准单元中未包含的专用系统进行。该系统根据客户规格按需提供。所有计算分析将集成在中央单元中，并显示在 Web 人机界面上。

局部放电系统

局部放电系统是一个标准单元中未包含的专用系统。该系统根据客户规格按需提供。局部放电系统将通过添加专用硬件集成到*选项中。

一般特性

• 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会根据系统选择而有所不同。
• 室外安装：400x500x350mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：不锈钢机柜解决方案，IP 54 防护等级。面板尺寸可能会根据系统选择而有所不同。

（*）注：来自这些设备的信号由集成在 EDS 内部的专用系统提供。

断路器监测

这个远程单元可以采用非侵入性解决方案安装在外部机柜中，它包括以下功能：

• 辅助触点监测
• SF6 气体监测：密度、趋势和温度（可选）
• 监测并计算测量值

辅助触点监测

辅助触点监测电路：

• 输入数量：16 个
• 监测输入类型：湿触点
• 输入电压：93.5 至 121V CC
• 阈值电压：77V ± 5V
• 识别标准：如果一个输入通过阈值的时间超过 200μs，则被确认为闭合
• 定时测量精度：±100μs
• 输入电路隔离；耐压 500V AC
• 输入电路吸收电流：标称 2mA
• 输入阻抗：大于 20kΩ
• 如果测量电路的一个组件发生故障，输入的*小阻抗为 10kΩ。由此产生的电流不会进一步损坏电路。

辅助触点监测的一般特性：

• 供电电压：标称 110V CC；电压范围为 93.5 至 121V CC
• 功耗：约 10W
• 电源保护：在故障情况下，电源由 0.2A 保险丝保护
• 输入连接：
  • 命令和断路器触点：通过夹子连接
  • SF6 气体密度：通过夹子连接。
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：
  • SF6 传感器电源故障；通过光纤传输。
  • 内部电源故障；通过光纤传输。
• 安装：单元安装在断路器控制箱内
• 重量：约 2kg
• 尺寸：
  • 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会根据系统选择而有所不同。
  • 室外安装：400x500x350mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：不锈钢机柜解决方案，IP 54 防护等级。面板尺寸可能会根据系统选择而有所不同。

SF6 气体监测：密度、趋势和温度

对于气体绝缘的断路器，状态监测系统必须配备气体泄漏监测功能，以控制密度、趋势和温度。

SF6 气体密度、趋势和温度监测电路：

• 输入数量：3 个
• 传感器类型：威卡（WIKA）GD - 10 密度计或同等产品
• 测量密度范围：0 至 60kg/m³，或 30 至 60kg/m³
• 传感器输出：电源上的直流电流，便于监测电路测量，使用符合 CEI 20 - 22 标准的防火电缆，*大长度 20m
• 密度测量精度：测量值的 ±2% ± 满量程的 2%

辅助触点和 SF6 监测的一般特性：

• 供电电压：标称 110V CC；电压范围为 93.5 至 121V CC
• 功耗：10W
• 电源保护：在故障情况下，电源由 0.2A 保险丝保护
• 输入连接：
  • 命令和断路器触点：通过夹子连接
  • SF6 气体密度：通过夹子连接。
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：
  • SF6 传感器电源故障；通过光纤传输
  • 内部电源故障；通过光纤传输。
• 安装：单元安装在断路器控制箱内
• 重量：约 2kg
• 尺寸：
  • 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会根据系统选择而有所不同。
  • 室外安装：400x500x350mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：不锈钢机柜解决方案，IP 54 防护等级。面板尺寸可能会根据系统选择而有所不同。

监测并计算

的值是灭弧时间的一个很好的指标，多年来所有数据的积分可以指示断路器的剩余使用寿命。的测量由一个独立的远程单元进行。为了进行正确评估，还需要从 A/B 母线收集数据。

电流测量电路：

• 输入数量：3 个
• 测量连接：放置在 CT 二次侧的环形变压器
• 环形变压器特性：
  • 描述：树脂涂层环形变压器，可拧在底座上，带有输出连接器。
  • 内孔：直径 12mm
  • 变比：1000//1
  • 一次电流：5A；浪涌电流 150A（30×）持续 1s，2×持续时间不限
  • 整体精度：变压器、转换器、有效值测量：测量值的 ±5% ± 量程的 2%

A/B 母线监测电路

• 输入数量：2 个
• 监测输入类型：湿触点
• 输入电压：93.5 至 121V CC
• 阈值电压：77V ± 5V
• 识别标准：如果一个输入超过阈值的时间大于 200 微秒，则被确认为闭合状态。
• 定时测量精度：±100 微秒
• 输入电路隔离：耐压 500V 交流
• 输入电路吸收电流：标称 2mA
• 输入阻抗：大于 20 千欧
• 测量电路组件故障时：输入的*小阻抗为 10 千欧，产生的电流不会进一步损坏电路。

I²T 的计算

该模块从中央单元接收断路器单元发出的实际分闸命令，此命令会指示该单元开始测量。

• 每相采样频率：1kHz。
• 在测量电流上，该模块将执行以下计算功能：
  • 检查电流是否高于预设阈值。
  • 通过对与设定的灭弧时间 Te（平均电弧时间）相对应的现象*后部分的电流值进行积分来计算 I²T。
• 计算得到的 I²T 值：会被传输到中央单元进行进一步处理。当电流大于 15 倍额定电流（IN）时，I²T 测量的总误差小于 10%。
• 模块检测并传输 A/B 母线选择信号：该信号将被 MRE 系统用于监测电力变压器（PT）。

监测 I²T 的一般特性

• 供电电压：标称 110V CC；电压范围 93.5 至 121V CC
• 功耗：5W
• 供电保护：出现故障时，由 0.1A 保险丝保护电源
• 输入连接：通过连接器或夹子从变压器接入
• 输出连接：通过连接器连接到中央单元
• 故障信号：内部电源故障，通过光纤传输
• 安装位置：单元安装在线路开关柜内
• 尺寸：
  • 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会因系统选择而有所不同。
  • 室外安装：400x500x250mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：不锈钢机柜解决方案，IP 54 防护等级。面板尺寸可能会因系统选择而有所不同。
• 重量：约 2kg

避雷器监测单元

该模块用于验证安装在高压输电线路上的金属氧化物避雷器的放电效率，符合 IEC 60099 - 5 A1 ED. 1.0 标准第 6 节：运行中金属氧化物避雷器的诊断指标（方法 B1）。监测是在避雷器运行时进行的，通过电流互感器分析接地连接中的放电电流。该电流通常在几分之一毫安到几毫安之间，其特点是三次谐波发生畸变，三次谐波的值可表明避雷器本身的老化程度。

电流测量

• 输入数量：3 个
• 连接位置：在避雷器接地电缆上
• 测量变压器特性：
  • 描述：树脂涂层环形变压器，带输出连接器
  • 变比：1000//1
  • 0.1mA 至 10mA 范围内的变比误差：5% 0.05μA
  • 内孔直径：50mm
  • 连接方式：带连接器
  • 连接电缆：屏蔽 5 芯，*长 10 米
• 对钳形表测量的电流进行的测量项目：
  • 总电流的真有效值
  • 三次谐波的有效值
  • 将这些电压进行数字转换，以便通过光纤传输
  • 总电流测量范围：19.99mA
  • 三次谐波测量范围：1999μA
  • 三次谐波滤波器响应：50Hz 时小于 - 60dB；150Hz 时为 0dB；250Hz 及更高频率时小于 - 20dB
  • 误差：
    • 50Hz 有效值测量误差：测量值的 ±5% ± 量程的 1%
    • 150Hz 有效值测量误差：测量值的 ±10% ± 量程的 2%
  • 对外界场不敏感：在存在以下干扰的情况下：
    • 电场：<10 kV/m
    • 均匀磁场：<50 μT
    • 非均匀磁场：由距离电流互感器 50mm 处导体中 20A 电流产生的非均匀磁场，在 50Hz 时测量值*大为 2mA 有效值

避雷器远程单元

• 放电次数测量
  • 输入数量：3 个
  • 连接位置：在避雷器接地电缆上
  • 放电次数计数规则：如果电流值大于预设阈值（500A、2000A、5000A、>5000A ），则放电次数增加。
  • 电流脉冲幅度测量误差：<30%

避雷器单元的一般特性

• 供电电压：标称 110V CC；电压范围 93.5 至 121V CC
• 功耗：约 5W
• 供电保护：出现故障时，由 0.1A 保险丝保护电源
• 输入连接：通过连接器或夹子从变压器和放电传感器接入
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：内部电源故障，通过光纤传输
• 尺寸：
  • 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会因系统选择而有所不同。
  • 室外安装：400x500x350mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：不锈钢机柜解决方案，IP 54 防护等级。面板尺寸可能会因系统选择而有所不同。
• 重量：约 2kg（不含内部组件）

电压互感器监测单元

该单元旨在*测量 VTC 二次电压，并通过对比其他 VTC 二次侧的值，突出变压器自身运行中的异常情况。
每个模块包括：

• 用于电压测量的数字输入：8 个或 16 个
• 采集微处理器电子板
• 光通信板，配有状态指示灯
• 电源单元
• 调试期间用于本地控制和通信的 USB 连接器
• 2 个用于设置逻辑地址（1 至 154）的旋转选择器

CVT 模块

• 电压测量电路
  • 数字输入数量：8 个或 16 个，光隔离
  • 连接位置：在 VTC 二次侧，通过隔离变压器连接
  • 输入电压范围：93.5 至 121VDC，*大峰值 250VDC
  • 整体精度：变压器、真有效值测量及转换，65V ± 5V 时：
    • 温度为 25°C 时：测量值的 ±0.1% ± 量程的 0.02%
    • 温度范围为 - 25°C 至 + 60°C 时：测量值的 ±0.5% ± 量程的 0.1%
    • 两个温度差小于 10°C 的单元之间的差值精度：测量值的 ±0.2% ± 量程的 0.04%
  • TVC 侧连接器：符合 CEI EN 60947 - 7 - 1 和 60947 - 7 - 2 标准

VT 的一般特性

• 供电电压：来自 VTC 二次侧；电压范围 40.0 至 110V DC，容差 - 30%/+10%
• 负载：*大 30W
• 故障情况：如果测量电路中的某个组件发生故障，输入的*小阻抗变为 1 千欧（PT 负载为 3.3VA）。后续电流不会进一步损坏电路。
• 输入连接：通过连接器或夹子从变压器接入
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：内部电源故障，通过光纤传输
• 尺寸：
  • 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会因系统选择而有所不同。
  • 室外安装：400x500x350mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：提供不锈钢机柜，IP 54 防护等级。面板尺寸可能会因系统选择而有所不同。
• 重量：约 2kg（不含内部组件）

电流互感器监测单元（SF6 气体绝缘）

该单元包含三个用于测量 SF6 气体密度的电路。

监测 SF6 气体密度、趋势和温度的电路

• 输入数量：3 个
• 传感器类型：威卡（WIKA）GD - 10 密度计或同等产品
• 测量密度范围：0 至 60kg/m³、15 至 45kg/m³ 或 30 至 60kg/m³，具体取决于安装的传感器
• 传感器输出：电源上的直流电流，便于监测电路测量，使用符合 CEI 20 - 22 标准的防火电缆，*长 20 米
• 密度测量精度：测量值的 ±2% ± 满量程的 2%

监测 SF6 气体绝缘的一般特性

• 供电电压：标称 110V CC；电压范围 93.5 至 121V CC
• 功耗：10W
• 供电保护：出现故障时，由 0.2A 保险丝保护电源
• 输入连接：通过夹子测量 SF6 气体密度
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：
  • SF6 传感器电源故障：通过光纤传输
  • 内部电源故障：通过光纤传输
• 尺寸：
  • 室内安装：3U x 14” 或 19” 机架模块 - IP 20。面板尺寸可能会因系统选择而有所不同。
  • 室外安装：400x500x350mm - 用于外部应用的镀锌钢机柜，IP 54 防护等级。可选：提供不锈钢机柜，IP 54 防护等级。面板尺寸可能会因系统选择而有所不同。
• 重量：约 2kg

MV 开关柜监测单元

MV 开关柜是变电站资产中*可靠的组件之一。持续监测可延长资产使用寿命并降低日常维护成本。在环境条件恶劣的地方，状态监测可以提高这些系统的效率。这个远程单元将状态监测功能集成在一个机架单元内，可在系统运行时轻松安装。线圈电流监测信号从专用 CT 采集，不会中断已安装的设备。

每个 EDS 单元*多可监测 10 个断路器。数据在 PC 卡中收集、存储和分析。系统通过并行电子输入对测量数据进行双重检查。设置的 Web HMI 允许通过专用浏览器进行操作。该系统还可配备 IEC 60870 - 5 - 104 协议，以便与远程控制中心（如 SCADA 系统）进行通信。系统通过双向光纤电缆进行通信。如果是 SF6 气体绝缘开关柜，该单元还可管理由专用 SF6 气体传感器提供的密度、趋势和温度数据。

为增加数字输入数量，该单元可配置为主单元或从单元。

MV 开关柜状态监测单元的主要特点

• 在单个诊断模块中采集所有信号
• 单元和外围设备尺寸紧凑
• 所有硬件集中在一个外壳内，包括电源和以太网交换机
• 采用光纤数据连接，避免干扰
• 输入通道配备并行电子设备，确保数据质量可靠
• 进行数据分析并生成专用*报
• 在 Web HMI 上可视化采集的数据
• 使用 IEC 60870 - 5 - 104 协议访问数据
• 终端用户管理员可自由进行参数设置

MV 开关柜状态监测单元的诊断功能

• 运行时间
• 分闸操作期间的 I²t
• 断路器位置
• 操作计数器
• 故障电流总和
• 波形记录与处理
• 辅助电压监测
• 线圈连续性检查
• SF6 密度监测

MV 开关柜状态监测单元的一般特性

• 供电电压：110V DC，容差 - 30%/+10%
• 负载：*大 30W
• 故障情况：如果测量电路中的某个组件发生故障，输入的*小阻抗变为 1 千欧（PT 负载为 3.3VA）。后续电流不会进一步损坏电路。
• 输入连接：通过连接器从开关柜接入
• 输出连接：通过 ST 型多模 62.5/125 微米光纤连接器连接
• 故障信号：内部电源故障，通过光纤传输
• 安装位置：单元组装在断路器中央控制箱内
• 重量：约 2kg

EDS 软件与监测

EDS 软件可根据客户规格和安装情况，检查状态监测下设备的状态。它是一个 Web HMI 应用程序，可通过 ping 客户定义的 IP 地址激活。

该软件为用户提供信息，以优化被监测资产的运行和计划维护活动。软件还提供有关资产状态信息的自动报告。如果数值超出限制，系统会生成*报记录并存储在数据库中。*报信号可选择通过标准协议发送到控制室。基于 Web 的应用程序可根据客户需求进行定制。还可选择通过 IEC 60870 - 5 - 104 等标准协议与 SCADA 系统进行通信。
