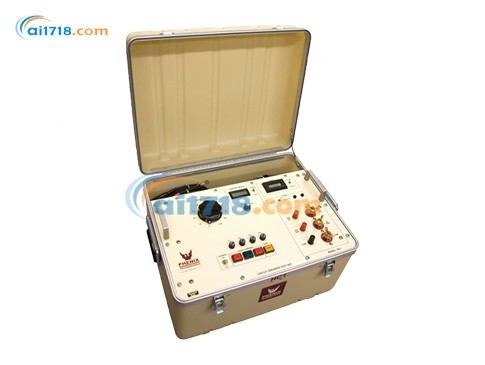

美国Phenix HC1-230便携式大电流测试仪由爱仪器仪表网代理，本产品非常适合测试热、磁和固态电机过载继电器以及塑壳断路器和接地故障跳闸装置。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
便携式大电流断路器测试系统
坚固耐用，适合多年现场和车间使用
HC1-230便携式大电流测试仪测试应用
HC1-230便携式大电流测试仪描述
| 型号 | HC1 | HC2 | HC3 | HC5 | ||
|---|---|---|---|---|---|---|
| 输入 | 电压 / 电流 |
120 VAC, 20 Amp 230 VAC, 10 Amp |
120 VAC, 20 Amp 230 VAC, 12 Amp |
230 VAC, 25 Amp | 230 VAC, 50 Amp | |
| 频率 | 50 Hz 或 60 Hz（需指定） | |||||
| 输出 | 电压 / 电流 |
0-120 VAC, 5 A 0-70 VAC, 25 A 0-24 VAC, 25 A 0-14 VAC, 125 A 0-6 VAC, 120 A 0-7 VAC, 250 A 0-3 VAC, 240 A 0-3.5 VAC, 500 A |
0-15 VAC, 0-200 A 0-7.5 VAC, 0-400 A 0-3.75 VAC, 0-800 A |
0-15 VAC, 0-333 A 0-10 VAC, 0-500 A 0-5 VAC, 0-1000 A |
||
| 过载 | 1000 A | 2000 A | 3000 A | 5000 A | ||
| 测试装置可提供 1000 A（HC1）、2000 A（HC2），具体取决于测试电路的阻抗。 | 每个抽头均可进行短时过载。测试装置可提供 3000 A（HC3）、5000 A（HC5），具体取决于测试电路的阻抗。 | |||||
| 占空比 | 连续 @* | 连续 @* | ||||
|
5 分钟开启 / 15 分钟关闭 @200% 1 分钟开启 / 5 分钟关闭 @300% |
5 分钟开启 / 15 分钟关闭 @200% 1 分钟开启 / 10 分钟关闭 @300% |
|||||
| 30 秒开启 / 5 分钟关闭 @400% | 10 秒开启 / 5 分钟关闭 @400% | |||||
| 3 秒开启 / 5 分钟关闭 @500% | 3 秒开启 / 5 分钟关闭 @500% | |||||
| 数字计量 | 电流表 | 3 1/2 位 LCD | 4 1/2 位 LCD | |||
| 量程 |
0-1.999/19.99/199.9/1999 A 满量程 ±1%（*高 2 A） |
0-1.9999/19.999/199.99/5000 A | ||||
| 精度 | 满量程 ±1%（0-2 A）；2000-5000 A | |||||
| 满量程 ±0.5%（2-2000 A） | 满量程 ±0.5%（2-2000 A） | |||||
| 计时器 | 6 位 LCD，显示周期或秒 | 6 位 LCD，显示周期或秒 | ||||
| 量程 | 0-999999 周期或 0-9999.99 秒 | 0-999999 周期或 0-9999.99 秒 | ||||
| 精度 | 读数 ±0.1% ± *低有效位 | 读数 ±0.1% ± *低有效位 | ||||
| 尺寸与重量 | 长度 | 20 英寸（508 毫米） | 20 英寸（508 毫米） | 21 英寸（533 毫米） | 21 英寸（533 毫米） | |
| 宽度 | 16 英寸（406 毫米） | 16 英寸（406 毫米） | 22 英寸（559 毫米） | 22 英寸（559 毫米） | ||
| 高度 / 重量 |
14 英寸（536 毫米） 64 磅（29 公斤） |
14 英寸（536 毫米） 97 磅（44 公斤） |
46 英寸（1168 毫米） 219 磅（99 公斤） |
46 英寸（1168 毫米） 270 磅（122 公斤） |
||
| 运输尺寸 | 长度 |
24 英寸（610 毫米） 24 英寸（610 毫米） 21 英寸（533 毫米） 21 英寸（533 毫米） 18 英寸（457 毫米） 18 英寸（457 毫米） 74 磅（34 公斤） 112 磅（51 公斤） |
34 英寸（864 毫米） | 34 英寸（864 毫米） | ||
| 宽度 |
27 英寸（686 毫米） 27 英寸（686 毫米） |
|||||
| 高度 | 56 英寸（1422 毫米） | 56 英寸（1422 毫米） | ||||
| 重量 | 280 磅（127 公斤） | 320 磅（145 公斤） | ||||
| 包含的电缆 | 感应引线（2 根）5 英尺（1.5 米） | 感应引线（2 根）5 英尺（1.5 米） |
感应引线（2 根）8 英尺（2.4 米） 感应引线（2 根）8 英尺（2.4 米） |
|||
| 低电流，10 号线规（2 根）5 英尺（1.5 米） | 低电流，10 号线规（2 根）5 英尺（1.5 米） | 低电流，10 号线规（2 根）6 英尺（1.8 米） | 低电流，10 号线规（2 根）6 英尺（1.8 米） | |||
| 高电流，2 号线规（2 根）5 英尺（1.5 米） | 高电流，4 号线规（2 根）5 英尺（1.5 米） | 中电流，4 号线规（2 根）4 英尺（1.2 米） | 中电流，4 号线规（2 根）4 英尺（1.2 米） | |||
| 高电流，4/0 号线规（2 根）5 英尺（1.5 米） |
HC1-230产品规格
型号
HC1
HC2
HC3
HC5
输入
电压 / 电流
120 VAC, 20 Amp
230 VAC, 10 Amp
120 VAC, 20 Amp
230 VAC, 12 Amp
230 VAC, 25 Amp
230 VAC, 50 Amp
频率
50 Hz 或 60 Hz（需指定）
输出
电压 / 电流
0-120 VAC, 5 A
0-70 VAC, 25 A
0-24 VAC, 25 A
0-14 VAC, 125 A
0-6 VAC, 120 A
0-7 VAC, 250 A
0-3 VAC, 240 A
0-3.5 VAC, 500 A
0-15 VAC, 0-200 A
0-7.5 VAC, 0-400 A
0-3.75 VAC, 0-800 A
0-15 VAC, 0-333 A
0-10 VAC, 0-500 A
0-5 VAC, 0-1000 A
过载
1000 A
2000 A
3000 A
5000 A
测试装置可提供 1000 A（HC1）、2000 A（HC2），具体取决于测试电路的阻抗。
每个抽头均可进行短时过载。测试装置可提供 3000 A（HC3）、5000 A（HC5），具体取决于测试电路的阻抗。
占空比
连续 @*
连续 @*
5 分钟开启 / 15 分钟关闭 @200%
1 分钟开启 / 5 分钟关闭 @300%
5 分钟开启 / 15 分钟关闭 @200%
1 分钟开启 / 10 分钟关闭 @300%
30 秒开启 / 5 分钟关闭 @400%
10 秒开启 / 5 分钟关闭 @400%
3 秒开启 / 5 分钟关闭 @500%
3 秒开启 / 5 分钟关闭 @500%
数字计量
电流表
3 1/2 位 LCD
4 1/2 位 LCD
量程
0-1.999/19.99/199.9/1999 A
满量程 ±1%（*高 2 A）
0-1.9999/19.999/199.99/5000 A
精度
满量程 ±1%（0-2 A）；2000-5000 A
满量程 ±0.5%（2-2000 A）
满量程 ±0.5%（2-2000 A）
计时器
6 位 LCD，显示周期或秒
6 位 LCD，显示周期或秒
量程
0-999999 周期或 0-9999.99 秒
0-999999 周期或 0-9999.99 秒
精度
读数 ±0.1% ± *低有效位
读数 ±0.1% ± *低有效位
尺寸与重量
长度
20 英寸（508 毫米）
20 英寸（508 毫米）
21 英寸（533 毫米）
21 英寸（533 毫米）
宽度
16 英寸（406 毫米）
16 英寸（406 毫米）
22 英寸（559 毫米）
22 英寸（559 毫米）
高度 / 重量
14 英寸（536 毫米）
64 磅（29 公斤）
14 英寸（536 毫米）
97 磅（44 公斤）
46 英寸（1168 毫米）
219 磅（99 公斤）
46 英寸（1168 毫米）
270 磅（122 公斤）
运输尺寸
长度
24 英寸（610 毫米）
24 英寸（610 毫米）
21 英寸（533 毫米）
21 英寸（533 毫米）
18 英寸（457 毫米）
18 英寸（457 毫米）
74 磅（34 公斤）
112 磅（51 公斤）
34 英寸（864 毫米）
34 英寸（864 毫米）
宽度
27 英寸（686 毫米）
27 英寸（686 毫米）
高度
56 英寸（1422 毫米）
56 英寸（1422 毫米）
重量
280 磅（127 公斤）
320 磅（145 公斤）
包含的电缆
感应引线（2 根）5 英尺（1.5 米）
感应引线（2 根）5 英尺（1.5 米）
感应引线（2 根）8 英尺（2.4 米）
感应引线（2 根）8 英尺（2.4 米）
低电流，10 号线规（2 根）5 英尺（1.5 米）
低电流，10 号线规（2 根）5 英尺（1.5 米）
低电流，10 号线规（2 根）6 英尺（1.8 米）
低电流，10 号线规（2 根）6 英尺（1.8 米）
高电流，2 号线规（2 根）5 英尺（1.5 米）
高电流，4 号线规（2 根）5 英尺（1.5 米）
中电流，4 号线规（2 根）4 英尺（1.2 米）
中电流，4 号线规（2 根）4 英尺（1.2 米）
高电流，4/0 号线规（2 根）5 英尺（1.5 米）
