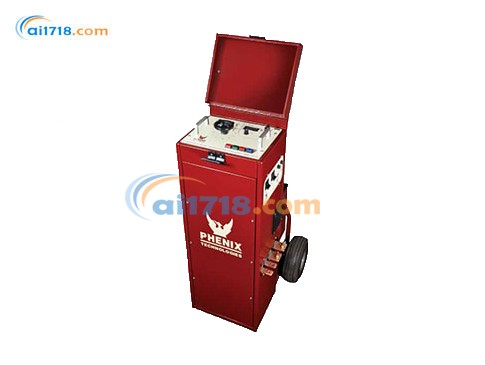

美国PHENIX HC3移动大电流测试仪-爱仪器仪表网

美国Phenix HC3移动大电流测试仪由爱仪器仪表网代理，本产品非常适合测试热、磁和固态电机过载继电器以及塑壳断路器和接地故障跳闸装置。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

HC3测试应用

非常适合测试热磁式、固态电机过载继电器，以及塑壳断路器和接地故障脱扣装置
也可用于许多其他需要大电流源的应用

HC3产品特点

操作简便
坚固耐用，适合多年现场和车间使用
采用成熟技术设计，将可变大电流输出与用户友好的控制和精密仪器相结合

HC3产品描述

Phenix Technologies 的大电流测试装置在需要测试瞬时脱扣元件时，可通过典型的塑壳断路器提供短时间输出。

有足够的电流用于测试电机过载继电器和塑壳断路器的延时特性。独特的自动感应功能使测试装置易于操作。感应引线可在常开或常闭（未通电）设备上运行，连接到测试对象的辅助触点或断开的断路器极。输出电流水平可轻松预设。启动输出时，预设的输出电流锁定，计时器开始。当测试装置检测到测试对象辅助触点状态变化（常开到常闭或常闭到常开）时，电流关闭，计时器停止。对于瞬时脱扣测试，电流表的记忆功能会保持峰值电流值，直到操作员重置。

HC3型号参数

	型号	HC-1	HC-2	HC-3	HC-5
输入	电压 / 电流	120 VAC，20 安培；230 VAC，10 安培	120 VAC，20 安培；230 VAC，12 安培	230 VAC，25 安培	230 VAC，50 安培
频率		50 Hz 或 60 Hz（需指定一种）
输出	电压 / 电流	0-120 VAC，5 A；0-70 VAC，25 A；0-24 VAC，25 A；0-14 VAC，125 A；0-6 VAC，120 A；0-7 VAC，250 A；0-3 VAC，240 A；0-3.5 VAC，500 A		0-15 VAC，0-200 A；0-7.5 VAC，0-400 A；0-3.75 VAC，0-800 A	0-15 VAC，0-333 A；0-10 VAC，0-500 A；0-5 VAC，0-1000 A
过载		1000 A	2000 A	3000 A	5000 A
		根据测试电路的阻抗，每个抽头可承受短时间过载。测试装置能够达到 1000 A（HC1）、2000 A（HC2）		根据测试电路的阻抗，每个抽头可承受短时间过载。测试装置能够达到 3000 A（HC3）、5000 A（HC5）
工作周期			持续 *	持续 *
		5 分钟开启 / 15 分钟关闭 @ 200%；1 分钟开启 / 5 分钟关闭 @ 300%		5 分钟开启 / 15 分钟关闭 @ 200%；1 分钟开启 / 10 分钟关闭 @ 300%
			30 秒开启 / 5 分钟关闭 @400%；3 秒开启 / 5 分钟关闭 @ 500%		10 秒开启 / 5 分钟关闭 @400%
		3 秒开启 / 5 分钟关闭 @ 500%
数字测量	电流表	3 1/2 位 LCD		4 1/2 位 LCD
量程		0-1.999/19.99/199.9/1999 A	0-1.9999/19.999/199.99/5000 A
精度		0-2 A 时，±1% 满量程；2-2000 A 时，±0.5% 满量程		0-2 A 时，±1% 满量程；2-2000 A 时，±0.5% 满量程
计时器		6 位 LCD，可显示周期或秒		6 位 LCD，可显示周期或秒
范围		0-999999 周期或 0-9999.99 秒		0-999999 周期或 0-9999.99 秒
精度		±0.1% 读数 ± *低有效位		±0.1% 读数 ± *低有效位
尺寸与重量	长度	20” (508 mm)	20” (508 mm)	21” (533 mm)	21” (533 mm)
宽度	16” (406 mm)	16” (406 mm)	22” (559 mm)	22” (559 mm)
重量	64 lbs (29 kgs)	97 lbs (44 kgs)	219 lbs (99 kgs)	270 lbs (122 kgs)
运输尺寸	长度	24” (610 mm)；21” (533 mm)；18” (457 mm)；74 lbs. (34 kgs)	24” (610 mm)	34” (864 mm)	34” (864 mm)
宽度	21” (533 mm)	27” (686 mm)	27” (686 mm)
高度	18” (457 mm)	56” (1422 mm)	56” (1422 mm)
重量	112 lbs (51 kgs)	280 lbs (127 kgs)	320 lbs (145 kgs)
包含的电缆		感应引线（2 根）5’ (1.5 m)	感应引线（2 根）5’ (1.5 m)	感应引线（2 根）8’ (2.4 m)	感应引线（2 根）8’ (2.4 m)
		低电流，10 号线规（2 根）5’ (1.5 m)	低电流，10 号线规（2 根）5’ (1.5 m)	低电流，10 号线规（2 根）6’ (1.8 m)	低电流，10 号线规（2 根）6’ (1.8 m)
		高电流，2 号线规（2 根）5’ (1.5 m)	高电流，4 号线规（2 根）5’ (1.5 m)	中电流，4 号线规（2 根）4’ (1.2 m)	中电流，4 号线规（2 根）4’ (1.2 m)
			高电流，4/0 号线规（2 根）

HC3产品规格

	型号	HC-1	HC-2	HC-3	HC-5
输入	电压 / 电流	120 VAC，20 安培；230 VAC，10 安培	120 VAC，20 安培；230 VAC，12 安培	230 VAC，25 安培	230 VAC，50 安培
频率		50 Hz 或 60 Hz（需指定一种）
输出	电压 / 电流	0-120 VAC，5 A；0-70 VAC，25 A；0-24 VAC，25 A；0-14 VAC，125 A；0-6 VAC，120 A；0-7 VAC，250 A；0-3 VAC，240 A；0-3.5 VAC，500 A		0-15 VAC，0-200 A；0-7.5 VAC，0-400 A；0-3.75 VAC，0-800 A	0-15 VAC，0-333 A；0-10 VAC，0-500 A；0-5 VAC，0-1000 A
过载		1000 A	2000 A	3000 A	5000 A
		根据测试电路的阻抗，每个抽头可承受短时间过载。测试装置能够达到 1000 A（HC1）、2000 A（HC2）		根据测试电路的阻抗，每个抽头可承受短时间过载。测试装置能够达到 3000 A（HC3）、5000 A（HC5）
工作周期			持续 *	持续 *
		5 分钟开启 / 15 分钟关闭 @ 200%；1 分钟开启 / 5 分钟关闭 @ 300%		5 分钟开启 / 15 分钟关闭 @ 200%；1 分钟开启 / 10 分钟关闭 @ 300%
			30 秒开启 / 5 分钟关闭 @400%；3 秒开启 / 5 分钟关闭 @ 500%		10 秒开启 / 5 分钟关闭 @400%
		3 秒开启 / 5 分钟关闭 @ 500%
数字测量	电流表	3 1/2 位 LCD		4 1/2 位 LCD
量程		0-1.999/19.99/199.9/1999 A	0-1.9999/19.999/199.99/5000 A
精度		0-2 A 时，±1% 满量程；2-2000 A 时，±0.5% 满量程		0-2 A 时，±1% 满量程；2-2000 A 时，±0.5% 满量程
计时器		6 位 LCD，可显示周期或秒		6 位 LCD，可显示周期或秒
范围		0-999999 周期或 0-9999.99 秒		0-999999 周期或 0-9999.99 秒
精度		±0.1% 读数 ± *低有效位		±0.1% 读数 ± *低有效位
尺寸与重量	长度	20” (508 mm)	20” (508 mm)	21” (533 mm)	21” (533 mm)
宽度	16” (406 mm)	16” (406 mm)	22” (559 mm)	22” (559 mm)
重量	64 lbs (29 kgs)	97 lbs (44 kgs)	219 lbs (99 kgs)	270 lbs (122 kgs)
运输尺寸	长度	24” (610 mm)；21” (533 mm)；18” (457 mm)；74 lbs. (34 kgs)	24” (610 mm)	34” (864 mm)	34” (864 mm)
宽度	21” (533 mm)	27” (686 mm)	27” (686 mm)
高度	18” (457 mm)	56” (1422 mm)	56” (1422 mm)
重量	112 lbs (51 kgs)	280 lbs (127 kgs)	320 lbs (145 kgs)
包含的电缆		感应引线（2 根）5’ (1.5 m)	感应引线（2 根）5’ (1.5 m)	感应引线（2 根）8’ (2.4 m)	感应引线（2 根）8’ (2.4 m)
		低电流，10 号线规（2 根）5’ (1.5 m)	低电流，10 号线规（2 根）5’ (1.5 m)	低电流，10 号线规（2 根）6’ (1.8 m)	低电流，10 号线规（2 根）6’ (1.8 m)
		高电流，2 号线规（2 根）5’ (1.5 m)	高电流，4 号线规（2 根）5’ (1.5 m)	中电流，4 号线规（2 根）4’ (1.2 m)	中电流，4 号线规（2 根）4’ (1.2 m)
			高电流，4/0 号线规（2 根）
