美国Phenix HC1便携式大电流测试仪由爱仪器仪表网代理，本产品采用*新技术设计，将可变高电流输出与适当的控制和仪表相结合。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

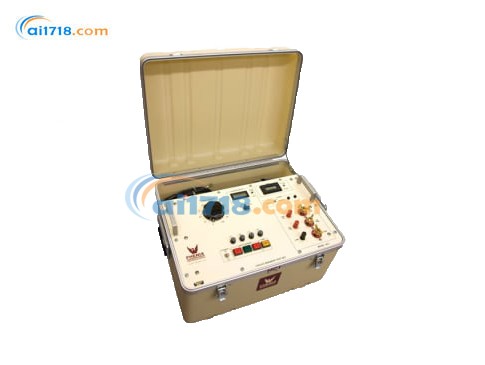

HC1便携式大电流测试仪
输出范围 1,000-5,000 安培
HC1便携式大电流测试仪测试应用
可用型号
・理想用于测试热磁式、固态电机过载继电器、塑壳断路器和接地故障脱扣装置
・HC-1・HC-2・HC-3・HC-5
・也可用于其他需要大电流源的多种应用
操作简便
坚固耐用，适合多年现场和车间使用
采用成熟技术设计，这些装置将可变大电流输出与用户友好的控制和精密仪表相结合
| 型号 | HC-1 | HC-2 | HC-3 | HC-5 | |
|---|---|---|---|---|---|
| 输入 | 电压 / 电流 | 120 VAC, 20 Amp 230 VAC, 10 Amp | 120 VAC, 20 Amp 230 VAC, 12 Amp | 230 VAC, 25 Amp | 230 VAC, 50 Amp |
| 频率 | 50 Hz 或 60 Hz（需指定） | ||||
| 输出 | 电压 / 电流 | 0-120 VAC, 5 A 0-70 VAC, 25 A 0-24 VAC, 25 A 0-14 VAC, 125 A 0-6 VAC, 120 A 0-7 VAC, 250 A 0-3 VAC, 240 A 0-3.5 VAC, 500 A | 0-15 VAC, 0-200 A 0-7.5 VAC, 0-400 A 0-3.75 VAC, 0-800 A | 0-15 VAC, 0-333 A 0-10 VAC, 0-500 A 0-5 VAC, 0-1000 A | |
| 过载 | 1000 A | 2000 A | 3000 A | 5000 A | |
| 每个抽头均可进行短时过载。测试装置可提供 1000 A（HC1）、2000 A（HC2） | 每个抽头均可进行短时过载。测试装置可提供 3000 A（HC3）、5000 A（HC5） | ||||
| 具体取决于测试电路的阻抗。 | 具体取决于测试电路的阻抗。 | ||||
| 占空比 | 连续 @* | 连续 @* | |||
| 5 分钟开启 / 15 分钟关闭 @200% 1 分钟开启 / 5 分钟关闭 @300% | 5 分钟开启 / 15 分钟关闭 @200% 1 分钟开启 / 10 分钟关闭 @300% | ||||
| 30 秒开启 / 5 分钟关闭 @400% 3 秒开启 / 5 分钟关闭 @500% | 10 秒开启 / 5 分钟关闭 @400% | ||||
| 3 秒开启 / 5 分钟关闭 @500% | |||||
| 数字计量 | 电流表 | 3 1/2 位 LCD | 4 1/2 位 LCD | ||
| 量程 | 0-1.999/19.99/199.9/1999 A | 0-1.9999/19.999/199.99/5000 A | |||
| 精度 | 满量程 ±1%（*高 2 A） | 满量程 ±1%（0-2 A）；2000-5000 A | |||
| 满量程 ±0.5%（2-2000 A） | 满量程 ±0.5%（2-2000 A） | ||||
| 计时器 | 6 位 LCD，显示周期或秒 | 6 位 LCD，显示周期或秒 | |||
| 量程 | 0-999999 周期或 0-9999.99 秒 | 0-999999 周期或 0-9999.99 秒 | |||
| 精度 | 读数 ±0.1% ± *低有效位 | 读数 ±0.1% ± *低有效位 | |||
| 尺寸与重量 | 长度 | 20 英寸（508 毫米） | 20 英寸（508 毫米） | 21 英寸（533 毫米） | 21 英寸（533 毫米） |
| 宽度 | 16 英寸（406 毫米） | 16 英寸（406 毫米） | 22 英寸（559 毫米） 22 英寸（559 毫米） | ||
| 重量 | 64 磅（29 公斤） | 97 磅（44 公斤） | 219 磅（99 公斤） | 270 磅（122 公斤） | |
| 运输尺寸 | 长度 | 24 英寸（610 毫米） 21 英寸（533 毫米） 18 英寸（457 毫米） 74 磅（34 公斤） | 24 英寸（610 毫米） | 34 英寸（864 毫米） | 34 英寸（864 毫米） |
| 宽度 | 21 英寸（533 毫米） | 27 英寸（686 毫米） | 27 英寸（686 毫米） | ||
| 高度 | 18 英寸（457 毫米） | 56 英寸（1422 毫米） | 56 英寸（1422 毫米） | ||
| 重量 | 112 磅（51 公斤） | 280 磅（127 公斤） | 320 磅（145 公斤） | ||
| 包含的电缆 | 感应引线（2 根）5 英尺（1.5 米） | 感应引线（2 根）5 英尺（1.5 米） | 感应引线（2 根）8 英尺（2.4 米） | 感应引线（2 根）8 英尺（2.4 米） | |
| 低电流，10 号线规（2 根）5 英尺（1.5 米） | 低电流，10 号线规（2 根）5 英尺（1.5 米） | 低电流，10 号线规（2 根）6 英尺（1.8 米） | 低电流，10 号线规（2 根）6 英尺（1.8 米） | ||
| 高电流，2 号线规（2 根）5 英尺（1.5 米） | 高电流，4 号线规（2 根）5 英尺（1.5 米） | 中电流，4 号线规（2 根）4 英尺（1.2 米） | 中电流，4 号线规（2 根）4 英尺（1.2 米） | ||
| 高电流，4/0 号线规（2 根）5 英尺（1.5 米） |
HC1产品规格
型号
HC-1
HC-2
HC-3
HC-5
输入
电压 / 电流
120 VAC, 20 Amp 230 VAC, 10 Amp
120 VAC, 20 Amp 230 VAC, 12 Amp
230 VAC, 25 Amp
230 VAC, 50 Amp
频率
50 Hz 或 60 Hz（需指定）
输出
电压 / 电流
0-120 VAC, 5 A 0-70 VAC, 25 A 0-24 VAC, 25 A 0-14 VAC, 125 A 0-6 VAC, 120 A 0-7 VAC, 250 A 0-3 VAC, 240 A 0-3.5 VAC, 500 A
0-15 VAC, 0-200 A 0-7.5 VAC, 0-400 A 0-3.75 VAC, 0-800 A
0-15 VAC, 0-333 A 0-10 VAC, 0-500 A 0-5 VAC, 0-1000 A
过载
1000 A
2000 A
3000 A
5000 A
每个抽头均可进行短时过载。测试装置可提供 1000 A（HC1）、2000 A（HC2）
每个抽头均可进行短时过载。测试装置可提供 3000 A（HC3）、5000 A（HC5）
具体取决于测试电路的阻抗。
具体取决于测试电路的阻抗。
占空比
连续 @*
连续 @*
5 分钟开启 / 15 分钟关闭 @200% 1 分钟开启 / 5 分钟关闭 @300%
5 分钟开启 / 15 分钟关闭 @200% 1 分钟开启 / 10 分钟关闭 @300%
30 秒开启 / 5 分钟关闭 @400% 3 秒开启 / 5 分钟关闭 @500%
10 秒开启 / 5 分钟关闭 @400%
3 秒开启 / 5 分钟关闭 @500%
数字计量
电流表
3 1/2 位 LCD
4 1/2 位 LCD
量程
0-1.999/19.99/199.9/1999 A
0-1.9999/19.999/199.99/5000 A
精度
满量程 ±1%（*高 2 A）
满量程 ±1%（0-2 A）；2000-5000 A
满量程 ±0.5%（2-2000 A）
满量程 ±0.5%（2-2000 A）
计时器
6 位 LCD，显示周期或秒
6 位 LCD，显示周期或秒
量程
0-999999 周期或 0-9999.99 秒
0-999999 周期或 0-9999.99 秒
精度
读数 ±0.1% ± *低有效位
读数 ±0.1% ± *低有效位
尺寸与重量
长度
20 英寸（508 毫米）
20 英寸（508 毫米）
21 英寸（533 毫米）
21 英寸（533 毫米）
宽度
16 英寸（406 毫米）
16 英寸（406 毫米）
22 英寸（559 毫米） 22 英寸（559 毫米）
重量
64 磅（29 公斤）
97 磅（44 公斤）
219 磅（99 公斤）
270 磅（122 公斤）
运输尺寸
长度
24 英寸（610 毫米） 21 英寸（533 毫米） 18 英寸（457 毫米） 74 磅（34 公斤）
24 英寸（610 毫米）
34 英寸（864 毫米）
34 英寸（864 毫米）
宽度
21 英寸（533 毫米）
27 英寸（686 毫米）
27 英寸（686 毫米）
高度
18 英寸（457 毫米）
56 英寸（1422 毫米）
56 英寸（1422 毫米）
重量
112 磅（51 公斤）
280 磅（127 公斤）
320 磅（145 公斤）
包含的电缆
感应引线（2 根）5 英尺（1.5 米）
感应引线（2 根）5 英尺（1.5 米）
感应引线（2 根）8 英尺（2.4 米）
感应引线（2 根）8 英尺（2.4 米）
低电流，10 号线规（2 根）5 英尺（1.5 米）
低电流，10 号线规（2 根）5 英尺（1.5 米）
低电流，10 号线规（2 根）6 英尺（1.8 米）
低电流，10 号线规（2 根）6 英尺（1.8 米）
高电流，2 号线规（2 根）5 英尺（1.5 米）
高电流，4 号线规（2 根）5 英尺（1.5 米）
中电流，4 号线规（2 根）4 英尺（1.2 米）
中电流，4 号线规（2 根）4 英尺（1.2 米）
高电流，4/0 号线规（2 根）5 英尺（1.5 米）
