美国ETI PI-800 第二代模块化断路器测试仪,PI-800 Gen2 断路器测试系统采用模块化设计和灵活性，在便携式包装中提供*的功能。PI-800 Gen2 在 4.2 kVA 下产生 800 安培的连续电流，峰值输出超过 10 倍。

PI-800 第二代模块化断路器测试仪

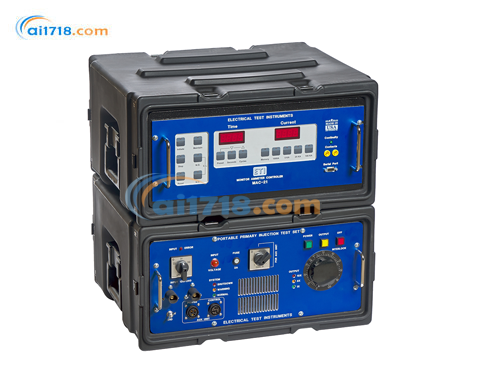

PI-800 Gen2 断路器测试系统采用模块化设计和灵活性，在便携式包装中提供*的功能。PI-800 Gen2 在 4.2 kVA 下产生 800 安培的连续电流，峰值输出超过 10 倍。它有两种可通过开关选择的输入电压选项：选项 A 为 120 – 240 VAC，选项 B 为 208 – 277 VAC。

这些装置安装在坚固的联锁手提箱大小的外壳中。每件重量不超过 125 磅，可供单人手推车移动。基本操作非常简单，经过验证的 MAC-21 仪器可提供*佳的输出控制和测量。

PI-800 Gen2 是一款多功能且技术先进的初级注入测试装置，能够测试框架尺寸高达 800 安培的断路器。它采用特殊的轻型环形输出变压器，具有双初级，便于在 120 VAC 和 240 VAC 电源上使用，以及四次级，可为各种断路器尺寸提供*佳阻抗匹配。内部风扇冷却可以*大限度地利用输出变压器，并在过载情况下更快地恢复。

PI-800 Gen2 由坚固的铝制框架组成，安装在坚固的塑料和铝制外壳中，并具有可拆卸的密封前盖和后盖。所有控件、指示器和输入连接均位于前面板上。多功能 50 安培输入插头可通过各种 120 VAC、208 VAC、240 或 277 VAC 连接器连接到重型便携式电源线（取决于所选的型号选项）。还可以使用单独的引线连接到总线工作。输出连接位于背面，还有辅助输出 ON 指示灯、配置开关和风扇的空气输出，可以帮助冷却电缆和断路器。舒适的凹入式侧手柄方便移动。

MAC-21 仪器装在一个单独的坚固便携箱中，与 PI-800 顶部联锁，并连接到测试装置后部的电缆。
八个镀银输出总线连接器允许配置为 4.2 VAC 时 800 安培的连续输出和 8.4 VAC 时 400 安培的连续输出，用于测试带电缆的塑壳断路器。它们还可以在 2.1 VAC 下连接 1600 安培，可用于 CT 测试、总线连接的热运行以及空气抽出式断路器的有限测试。它们具有压入式 3/8"-16 不锈钢螺纹嵌件，无需螺母，并且配置杆带有开槽，可快速轻松地更换以适应各种破碎锤尺寸。

PI-800 第二代模块化断路器测试仪应用领域
该测试装置将测试来自不同制造商的低压、塑壳和金属包覆、直动式交流断路器。该测试装置还可用于高电流应用，例如变比变压器和热运行。

使用 SCR，PI-800 Gen2 消除了关闭时间错误。在零交叉点处启动可消除电流波形中的直流偏移，即使对于高速固态或机电跳闸装置而言，即使是短时电流，也能获得准确、可重复的测试结果。

PI-800 第二代模块化断路器测试仪突出特点
串行端口：此标准串行端口可以连接到打印机、计算机或其他设备，以 ASCII 格式打印或存储测试结果的时间和当前值。它设置为 9600 波特、8 位、1 个停止位、无奇偶校验。该接口使您能够将数据下载到各种计算机软件程序中。

启动控制：提前启动电路提供循环或秒输出持续时间的脉冲预设模式。脉冲模式自动将输出脉冲到任何预设的编程持续时间。这为机电和固态跳闸装置提供了额外的测试能力。短的预设脉冲持续时间还允许瞬时跳闸，而无需预热被测断路器。较长的预设时间可用于电缆或其他设备上的热运行，*长可达 9999 秒。

零直流偏移：使用数控 SCR 代替接触器来启动测试装置的输出，消除了闭合时间误差，从而确保每次在输出电流波形的零交叉点处*启动。在零交叉点启动可消除电流波形中的直流偏移，从而确保输出电流对称。因此，即使电流持续时间非常短，例如进行瞬时或短延迟跳闸测试时，也能保证准确、可重复的测试结果。

输出电流和过载能力

选项 A：输出电流和过载能力
4.2V（标准）	8.4V（系列）	超载	责任	*长开启时间	*短关闭时间	*大输入电流240V	*大输入电流 120V
800A	400A	1.0倍	*	连续的	不适用	18A	36A
1120A	560A	1.4倍	50%	15分钟	15分钟	25A	50A
1600A	800A	2.0倍	25%	5分钟	15分钟	36A	72A
2400A	1200A	3.0倍	10%	2.5分钟	20 分钟	50A	100A
3200A	1600A	4.0倍	6%	75秒	20 分钟	72A	144A
4000A	2000A	5.0倍	4%	4秒	2 分钟	90A	180A
5600A*	2800A*	7.0倍	2%	2秒	2 分钟	126A	*
8000A*	4000A*	10.0倍	1%	0.6秒	1分钟	180A	*
仅适用于 240 VAC 输入；120 VAC 时大开启时间可能会减少


选项 B：输出电流和过载能力
4.2V（标准）	8.4V（系列）	超载	责任	*长开启时间	*短关闭时间	*大输入电流208V	*大输入电流240V	*大输入电流 277V
800A	400A	1.0倍	*	连续的	不适用	21A	18A	16A
1120A	560A	1.4倍	50%	15分钟	15分钟	29A	25A	22A
1600A	800A	2.0倍	25%	5分钟	15分钟	42A	36A	31A
2400A	1200A	3.0倍	10%	2.5分钟	20 分钟	58A	50A	43A
3200A	1600A	4.0倍	6%	75秒	20 分钟	83A	72A	62A
4000A	2000A	5.0倍	4%	4秒	2 分钟	104A	90A	78A
5600A	2800A	7.0倍	2%	2秒	2 分钟	146A	126A	109A
8000A	4000A	10.0倍	1%	0.6秒	1分钟	208A	180A	155A
12800A	6400A	16.0X	0.5%	0.1秒	1分钟	330A

PI-800 第二代便携式大电流测试仪
当前范围	• 10.00 Amps • 25.00 Amps • 50.00 Amps • 100.0 Amps • 250.0 Amps • 500.0 Amps • 1000 Amps
电流精度	• +/- 0.5% Reading + 0.5% Range + 1 Digit (Continuous) • +/- 1.0% Reading + 1.0% Range + 1 Digit (Pulse > 0.01 Sec)
计时器范围	• 0-9999 Second • 0-9999 Cycles
计时器精度	•+/- 0.5%的+/- 1读数
尺寸和重量	• Height: • Width: • Depth: • Weight: 9 in. (228.6 mm) 17 in. (431.8 mm) 13 in. (330 mm) 44 lb. (20 kg)
输入电源	• 120 VAC +/- 10%, 50/60 Hz • 600 VA Continuous, 3 kVA Peak
