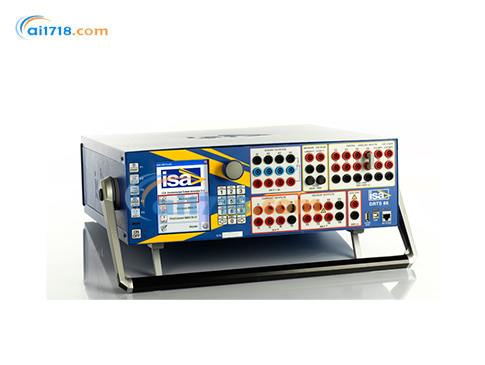

意大利ISA　DRTS 66三相继电器测试仪

意大利ISA DRTS 66三相继电器测试仪由爱仪器仪表网代理，本产品用于保护继电器，电能表，传感器和电能质量表的新一代测试设备。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

DRTS 66三相继电器测试仪产品简介：
•DRTS 66三相继电器测试仪这种二次注入继电器测试系统和电力系统模拟器旨在满足与调试和维护变电站以及测试保护继电器，电表，传感器和电能质量表有关的所有需求。

DRTS 66三相继电器测试仪产品特点：

新一代先进的继电器、电能表、变送器和电能质量表的测试设备

• 测试所有继电器技术：机电式、固态、数字式和IEC61850

• 带彩色显示屏的手动控制

• 同时可用：6个电流和6个电压加1个电池模拟器输出

• 高电流输出：6 x 32 A, 3 x 64 A, 1 x 128 A

• 高功率输出：6 x 430 VA, 3 x 860 VA, 1 x 1000 VA

• 高精度输出：优于0.05%

• IEC 61850协议接口

• USB和以太网接口

• 笔式驱动器接口

• 内部GPS和IRIG-B接口，用于端到端测试

• 先进的测试和数据管理软件TDMS

• 主要制造商的完整继电器库

• *高质量、安全性和可靠性

规格

DRTS 66是由ISA制造的*先进、功能*强大且**的继电器、电能表（0.1级）和变送器测试设备。该设备通过本地和PC控制，使用多DSP技术生成高精度（0.05%精度）信号。提供四种硬件配置：

• DRTS 66：6个电流和6个电压发生器加1个电池模拟器

• DRTS 64：6个电流和4个电压发生器加1个电池模拟器

• DRTS 34：3个电流和4个电压发生器加1个电池模拟器

• DRTS 33：3个电流和3个电压发生器加1个电池模拟器

其强大的电流输出（3 x 64 A，860 VA）和电压输出（3 x 300 V，100 VA）允许测试任何类型的继电器，包括机电式继电器。测试设备集成了IEC 61850协议接口，用于测试基于以太网的变电站通信协议的继电器。

应用

DRTS 66可以测试以下所有继电器

操作界面

DRTS 66可以通过前面板上的大型彩色图形显示器、旋转选择器、键盘和功能键直接操作。两个PC接口（USB和以太网）允许使用先进的测试软件TDMS控制测试设备。还可以通过可选的本地点触控制（触摸屏）模块进行操作，该模块可以连接或脱离测试设备使用。

本地控制

手动测试设置

• 手动模式

  • 设置测试状态测试类型

  • 短路预故障

  • 斜坡二进制IO

  • 增量周期类型

  • 拖动故障

  • 时间跟踪 T max 3.80 s

  • CB延迟 0.00 s

距离继电器测试设置

• 距离ANST 21

  • 设置测试图状态

  • 短路自动Z-t验证

  • Z 1.000 Q 90.0

  • R 0.174 Q 0.985 Q

时间设置

• 时间设置

  • 时间误差

  • Pte Max CB延迟 L1

  • 0.0 10.0 0.0 s Pte-故障-Pte

类型测试摘要结果

• 性别级别： 2.0 (2000m, 20.0 V, 0.174, 0.986)

技术规格

电流发生器

电流输出

• DRTS 66 / DRTS 64

  • DRTS 34
    6 x 0 ... 32 A AC
    3 x 0 ... 32 A AC
    3 x 0 ... 64 A AC
    1 x 0 ... 96 A AC

输出功率

典型值

• DRTS 66 / DRTS 64

  • DRTS 34
    6 x 430 VA at 32 A
    3 x 430 VA at 32 A
    3 x 860 VA at 64 A
    1 x 1000 VA at 64 A

• 精度：典型±0.02%的值±0.01%的范围；保证0.04%的值±0.01%的范围

• 失真：0.05%典型；0.15%保证

• 分辨率：0.1 mA at 32 A

• 连接：4 mm香蕉插座

电压发生器

电压输出

• DRTS 66

  • 6 x 0 ... 300 V
    1 x 0 ... 600 V

范围：12.5 V和300 V

输出功率

典型值

• DRTS 66

  • 3 x 100 VA at 125...300 V
    4 x 85 VA at 125...300 V
    6 x 50 VA at 125...300 V
    1 x 200 VA at 125...300 V
    1 x 200 VA at 600 V

• 一个电压输出可以通过软件选择为独立电压输出，或通过软件选择输出为：V0 = (V1+V2+V3)/3 或 V0 = (V1+V2+V3)/1.73（粗体表示矢量和）

• 精度：典型±0.02%的值±0.01%的范围；保证±0.04%的值±0.01%的范围

• 失真：0.015%典型；0.03%保证

• 分辨率：0.4 mV at 12.5 V; 10 mV at 300 V

• 连接：4 mm香蕉插座

其他发生器特性

输出频率

电流和电压输出频率：0到3000 Hz。对于电压：3 kHz at 60 V; 2 kHz at 100 V; 700 Hz at 300 V。瞬态：0到5000 Hz。可以在所有输出上编程12种不同的频率。*大频率误差：0.5 ppm。分辨率：< 5 μHz。

相位角

范围：-360° ... +360° 分辨率：0.001° 精度（电压和电流）50/60 Hz：0.01°典型，0.02°保证

电池模拟器

0...260 V DC / 1 A
功率：50 W或1 A
精度：2%
连接：4 mm香蕉插座

低电平信号输出

（选项包含在代码87770中）
输出数量：6
全范围电压输出：7.26 Vrms
输出电流：5 mA*大
分辨率：0.43 mV
精度：0.015%典型；0.05%保证
频率带宽：DC到20 kHz
连接：多极连接器，后侧

二进制输入

输入数量：12个输入。
隔离：六组，每组两个输入，六个公共点彼此隔离。
输入特性：无电位或带电压，4.5到300 V DC（24到230 V AC）。当Transcope选项存在时，*大电压为600 V DC（425 V AC）。
输入类型选择：干接点；5 V；24 V；48 V；100 V
触发条件：N.O./N.C./边沿/布尔（每个输入独立）
定时器范围：无限
定时器分辨率：0.01 ms
定时器精度：0.001%的测量值±0.1 ms
采样率：*高10 kHz，带Transcope选项*高50 kHz
连接：4 mm香蕉插座

计数器输入

输入数量：2
脉冲频率范围：0到100 kHz
连接：4 mm香蕉插座

二进制输出继电器

二进制输出数量：4，常开和常闭
类型：无电位定时继电器
触点特性（电阻负载）：

• AC：300 V；8 A；2400 VA

• DC：300 V；8 A；50 W

• 可编程时间延迟：0到999,999,999 s

• 连接：4 mm安全香蕉插座

二进制输出晶体管

（选项包含在代码87770中）
数量：4
类型：晶体管，开集电极输出，干接点，连接到专用连接器
输出特性：24 V，5 mA
短路保护
电压高于24 V的保护
可编程时间延迟：0到999,999,999 s
相对于测试开始的定时精度：50 μs
连接：多极连接器，后侧

模拟直流测量输入

• 直流电流测量输入

• 测量范围：±20 mA和±5 mA

• 直流精度，20 mA：±0.02%的值±0.01%的范围

• 直流精度，5 mA：±0.05%的值±0.02%的范围
  连接：4 mm香蕉插座

• 直流电压测量输入

• 测量范围±10 V

• 直流精度：±0.02%的值±0.01%的范围
  连接：4 mm香蕉插座

注意： 所有规格适用于25°C ± 2°C。交流规格适用于正弦波形和48到62 Hz的频率。温度漂移：±0.01%/°C。电流输出在115 V AC电源下降额。

接口连接

接口类型：USB，以太网，IEC 61850，IRIG-B。
USB接口特性：

• 传输速率：3x*小

• 接口电缆：2米，包含
  以太网接口特性：

• 连接器类型：RJ-45

• 接口电缆：2米，包含
  IEC 61850接口特性（可选）：

• 连接器类型：RJ-45

• 接口电缆：2米，包含
  IRIG-B连接特性（可选）：

• 光纤连接器，ST类型

内部存储器

256 Mb内部存储器，适合在测试设备中存储大约2000个测试结果

笔式驱动器接口

允许保存和调用本地测试设置和结果

显示器 - 键盘 - 功能键 - 编码器

• 一个编码器：数字旋转开关

• 一个键盘：12个键

• 五个功能键

• 显示器：256色，LED类型，图形320 x 240像素；尺寸5.7英寸

电源

• 主电源：85到264 V AC，正弦波，单相

• 频率：45到65 Hz

• 功耗：

  • 待机：小于150 W；

  • *大负载，115 V电源：1600 W；

  • *大负载，230 V电源：2700 W
    连接：标准16 A AC插座

重量和尺寸

重量：18 kg（39 lb）
尺寸（不带手柄）：150（高）x 466（宽）x 423（深）mm（5.9 x 18.3 x 16.9英寸）

随附配件

• 保护携带包

• 测试线组：12根电缆

• 电源线

• 接地连接电缆

• USB和以太网电缆

• 操作和维护手册

适用标准

电磁兼容性：
指令2004/108/EC。适用标准：EN61326:2006。

低电压：
指令2006/95/EC（CE符合）
适用标准，对于I类仪器，污染等级2，安装类别II：CEI EN 61010-1
操作温度：0 - 55°C
存储：-25°C到70°C
相对湿度：5 - 95%，无内部冷凝
海拔：< 2000 m
也适用于外部放大器AMI 332和AMI 632

可选配件

外部放大器

AMI 332 - 电流放大器3X32A

三相电流放大器AMI 332是DRTS 66的附加设备。该选项需要IRIG-B连接和DRTS 66上的输出扩展模块，并包括三个32 A的电流发生器。与DRTS 66连接时，该选项提供以下功能：

• 同时控制6个32 A的电流，用于测试双二次变压器保护继电器

• 提供每相96 A的三相发生器

• 提供192 A的单相发生器

AMI 332 - 技术规格
精度：典型0.02%的值±0.01%的范围；保证0.04%的值±0.01%的范围
失真：0.05%典型；0.15%保证
分辨率：1 mA
连接：4 mm香蕉插座

AMI 632 - 电流放大器6X32A

六相电流放大器AMI 632是DRTS 66的附加设备。该选项需要IRIG-B连接和DRTS 66上的输出扩展模块，并包括六个32 A的电流发生器。与DRTS 66连接时，该选项提供以下功能：

• 同时控制9个32 A的电流，用于测试三绕组变压器差动保护继电器

• 提供每相64 A的六相发生器

• 提供每相128 A的三相发生器

• 提供256 A的单相输出

AMI 632 - 技术规格
精度：0.02%的值±0.01%的范围，典型；0.04%的值±0.01%的范围，保证
失真：0.05%典型；0.15%保证
分辨率：1 mA
连接：4 mm香蕉插座

电源供应AMI 332和AMI 632

• 主电源：85V到264 V AC，正弦波，单相

• 频率：45到65 Hz

• 功耗：

  • 静止时：小于150 W

  • *大负载，115 V电源：800/1600 W

  • *大负载，230 V电源：1300/2700 W
    连接：标准16 A AC插座

随附配件

保护携带包，电源线，测试线组和连接到DRTS 66的连接电缆。

IN2-CDG 1 A额定高负载继电器电流增强器

选项IN2-CDG包括一组三个电流互感器，具有以下特性：

• 初级：12.5 A和15 A

• 次级：0.5 A；1 A；2.5 A；5 A。额定功率：100 VA。电流比误差：0.2%
  外壳：塑料
  对于CDG继电器的单相测试，可以通过串联电流输出来获得三倍于上述功率的电流

HPB 600和HPB 400电流增强器

这些选项旨在测试旧的机电式过流继电器；特别是额定1 A的继电器。输出功率非常高，甚至可以测试额定电流小于1 A的继电器

• HPB 400的其他特性：

• 初级电流：32 A

• 次级电流：20 A, 4 A, 1 A

• HPB 600的其他特性：

• 初级电流：2 x 32 A

• 次级电流：20 A, 10 A, 4 A, 1 A
  对于这两个选项：

• 精度：0.5%在半负载；1%在全负载

• 连接：初级侧两个安全插座；次级侧四个安全插座

Transcope：模拟/数字记录和测量功能

测试设备可以选配此功能，以测量和记录以下内容：

• 10个电压或电流（使用钳形表或外部分流器）AC和DC仪表和记录器

• 相位角，功率表，频率，谐波表，电能质量表

• 示波器功能

• 事件顺序记录器（*多10个数字输入）

• 故障记录功能
  输入特性：

• 五个隔离组，每组两个输入电路

• 输入范围：100mV；1；10；100；600 V

• 输入阻抗：500 kOhm, 50 pF

• 测量精度：±0.06%典型；±0.15%保证

• 采样频率：5 kHz, 10 kHz, 20 kHz, 50 kHz，软件选择

• 总缓冲区大小：4 Mbytes

• *大记录持续时间：

  • 5 kHz时：1个输入通道6分钟/10个输入通道40秒

  • 50 kHz时：1个输入通道40秒/10个输入通道4秒

• 连接：4 mm香蕉插座

• 此选项需在订单中指定

内部GPS同步器

GPS 同步器是一个内部模块，用于同步两台 DRTS 66 或其他测试设备的测试启动。

• 相对于标称值的*大定时误差：±1μs。
• 该选件包括：
  • 天线。
  • 一根 20 米长的天线延长线。
• 此选件需在订购时指定。

外部 GPS 同步器

GPS 同步器是一个外部模块，用于同步两台 DRTS 66 的测试启动。特点如下：

• 1 个 0 - 24V DC 数字输出，用于同步。
• 1 个选择器，可设置以下脉冲间隔：5 秒、10 秒、20 秒、30 秒、40 秒、60 秒。
• 相对于标称值的*大定时误差：2μs。
• 状态指示灯：电源开启、锁定、脉冲可用。
• 1 个启动和停止按钮。
• 电源：110/220V AC。
• 该选件包括：
  • 天线。
  • 一根 20 米长的天线延长线。
  • 两根 2 米长的香蕉头连接电缆（红色和黑色），用于连接到测试设备的跳闸输入。
  • 电源线。
  • 重量：1.7kg。
  • 尺寸：150（宽）×100（高）×240（深）mm。
  • 外壳：铝制。

SH 2003 电表通用扫描头

SH 2003 是一款便于电表测试的扫描头。它是一款通用扫描头，既可以用于 LED 脉冲式电子电表，也可以用于感应式旋转圆盘电表。对于旋转圆盘电表，传感器使用绿色光束，可优化对任何类型标记的识别。

• 在 LED 识别方面，适用以下规格：
  • 脉冲持续时间：大于 60μs。
  • 脉冲频率：小于 500Hz。
  • 占空比：50%。
  • 光波长：500 至 960nm（红色）。
• 该选件包括：
  • 一个用于将扫描头固定在电表前的支架。
  • 一根从扫描头到 DRTS 66 的 2 米长电缆。
  • 一个用于为扫描头供电的 220V AC 电源变压器。

IEC 61850 接口 - IEC 61850 - 8

IEC61850 标准描述了变电站中设备的通信方式。来自连接到变电站网络设备的 IEC61850 消息也称为 GOOSE。GOOSE 消息用于在变电站网络中描述二进制状态信号，也用于继电器跳闸。

在基于 IEC61850 的变电站内进行继电器测试时，需要访问这些数据。ISA 自动继电器测试设备 DRTS 66 具备这一新功能。

通过专用硬件和 TDMS 软件，ISA DRTS 66 可以处理 IEC61850 消息，从而扩展其测试能力。使用基于以太网的变电站通信协议进行继电器测试时，DRTS 66 需要选配 IEC61850 接口。IEC61850 接口安装在 DRTS 66 的前面板上，此选件需在订购时指定。

• 性能：1A 型，P2/3 级（符合 IEC61850 - 5 第 1 版或 IEC61850 - 10 第 2 版）。
