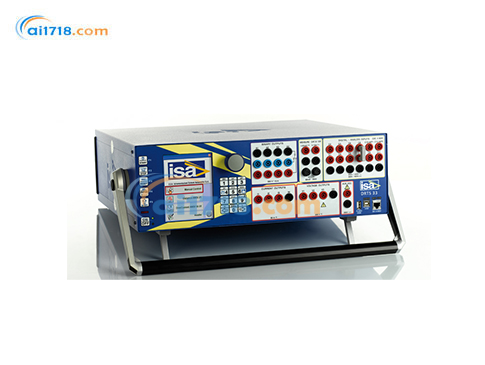

意大利ISA　DRTS 33三相继电器测试仪

意大利ISA DRTS 33三相继电器测试仪由爱仪器仪表网代理，本产品用于保护继电器，电能表，传感器和电能质量表的新一代测试设备。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

DRTS 33三相继电器测试仪产品简介：
•DRTS 33三相继电器测试仪这种二次注入继电器测试系统和电力系统模拟器旨在满足与调试和维护变电站以及测试保护继电器，电表，传感器和电能质量表有关的所有需求。

DRTS 33三相继电器测试仪产品特点：

DRTS 33 是适用于继电器、电表、传感器和电能质量表的新一代先进测试设备。

• 可测试所有类型的继电器技术：机电式、固态、数字式以及符合 IEC61850 标准的继电器。
• 彩色显示屏手动控制。
• 同时提供：3 路电流、3 路电压以及 1 路电池模拟器输出。
• 大电流输出：3 路 ×32A，1 路 ×96A。
• 高功率输出：3 路 ×420VA，1 路 ×1000VA。
• 高精度输出：精度优于 0.05%。
• 具备 IEC 61850 协议接口。
• 配有 USB 和以太网接口。
• 支持笔驱接口。
• 内置 GPS 和 IRIG-B 接口，用于端到端测试。
• 配备先进的测试和数据管理软件 TDMS。
• 拥有主要制造商生产的继电器完整库。
• 具备*高的质量、安全性和可靠性。

DRTS 33规格说明

DRTS 33 是 ISA 制造的前沿、功能强大且精度极高的继电器、（0.1 级）电表和传感器测试设备。该测试设备可通过本地控制或 PC 控制，利用多种 DSP 技术生成高精度（精度达 0.05%）信号。
有四种硬件配置可供选择：

• DRTS 66：配备 6 路电流、6 路电压发生器以及 1 路电池模拟器。
• DRTS 64：配备 6 路电流、4 路电压发生器以及 1 路电池模拟器。
• DRTS 34：配备 3 路电流、4 路电压发生器以及 1 路电池模拟器。
• DRTS 33：配备 3 路电流、3 路电压发生器以及 1 路电池模拟器。

其强大的电流输出（3 路 ×32A，420VA）和电压输出（3 路 ×300V，100VA）能够测试任何类型的继电器，包括机电式继电器。该测试设备集成了 IEC 61850 协议接口，用于基于以太网的变电站通信协议测试继电器。

DRTS 33应用

DRTS 33 可测试以下所有继电器：

DRTS 33操作界面

DRTS 33 可通过大型彩色图形显示屏、旋转选择器、小键盘和功能键在前面板直接操作。两个 PC 接口（USB 和以太网）可通过先进的测试软件 TDMS 控制测试设备。它还可通过可选的本地触摸控制（触摸屏）模块进行操作，该模块可与测试设备连接或分离使用。

DRTS 33本地控制

手动测试设置
手动模式 +F1？
设置 测试状态
测试类型 单次 预故障
斜坡 二进制 输入输出
增量
周期类型
○故障
拖曳 预故障 - 零
时间 T *大值 3.009 预故障 - 预故障 - 零
断路器延迟 0.00s 故障。预故障
负载测试 保存结果
停止 重置 退出

距离继电器测试设置

距离 ANSI 21 +F1？
设置 测试图形 状态
单次 自动 Z-t 验证
1,000Ω 80.0
R 0.174 0.985
t 预定时器设置 t *大值 断路器延迟 故障类型 L1
0.0 10.0 预故障 - 预
# 类型 测试汇总结果
单次 L1Z = 1.0000hm，80.0 (0.174,0.985)
开始 重置

过流继电器测试结果

过流 ANSI 50 - 51 +F1？
设置 测试图形 状态
预故障 额定电流 *大电流 5.000A 5.000A 生成预故障 施加电压
频率 额定值 50.000Hz 二进制 输入输出
直流电压 110.0V 额定特性
方向 50 - 51 时间误差*大值 % n ab 5.0 10ms
电流误差
*大值 % 5.0
负载测试 保存结果

停止 重置 退出

技术规格

电流发生器

DRTS 33

输出功率

典型值

精度

典型值：读数的 ±0.02%± 量程的 0.01%
保证值：读数的 ±0.04%± 量程的 0.01%

失真度

典型值：0.05%
保证值：0.15%

分辨率

32A 时为 0.1mA

连接方式

4mm 香蕉插座

电压发生器

DRTS 33

量程

12.5V 和 300V

输出功率

典型值

• 一路电压输出可通过软件选择为独立电压输出，或通过软件选择输出为： 或 （加粗部分表示矢量和）。

精度

典型值：读数的 ±0.025%± 量程的 0.01%
保证值：读数的 ±0.06%± 量程的 0.015%

失真度

典型值：0.015%
保证值：0.03%

分辨率

12.5V 时为 0.4mV；300V 时为 10mV

连接方式

4mm 香蕉插座

其他发生器特性

输出频率
电流和电压输出频率为 0 至 1000Hz。对于电压，在 60V 时为 3kHz，在 100V 时为 2kHz ，在 300V 时为 700Hz。
瞬态频率范围为 0 至 5000Hz。
所有输出上可设置 12 种不同的频率。
*大频率误差：0.5ppm，分辨率：<5μHz。
相角
范围：-360°… +360°
分辨率：0.001°
在 50/60Hz 时，电压和电流的精度：典型值 0.01°，保证值 0.02°

电池模拟器

0…260V DC / 1A
功率：50W 或 1A。精度：2%。
连接方式：4mm 香蕉插座。

低电平信号输出（代码 87170 包含此选项）

• 输出数量：6 个。
• 全量程电压输出：7.26Vrms。
• 输出电流：*大 5mA。
• 分辨率：0.43mV。
• 精度：典型值 0.015%；保证值 0.05%。
• 频率带宽：直流至 20kHz。
• 连接方式：后部多极连接器。

二进制输入

• 输入数量：12 个输入。
• 电气隔离：分为六组，每组两个输入，六个公共点相互隔离。
• 输入特性：无源或带电压，直流 4.5 至 300V（交流 24 至 230V）。若配备 Transcope 选项，*大电压为直流 600V（交流 425V）。可选择输入类型：干接点；5V；24V；48V；100V。
• 触发条件：常开 / 常闭 / 边沿 / 布尔（每个输入独立）。
• 定时器范围：无限。
• 定时器分辨率：0.01ms。
• 定时器精度：测量值的 0.001%±0.1ms。
• 采样率：*高 10kHz；配备 Transcope 选项时*高 50kHz。
• 连接方式：4mm 香蕉插座。

计数器输入

• 输入数量：2 个。
• 脉冲频率范围：0 至 100kHz。
• 连接方式：4mm 香蕉插座。

二进制输出继电器

• 二进制输出数量：4 个，常开和常闭。
• 类型：无源定时继电器。
• 电阻负载下的触点特性：
  • 交流：300V；8A；2400VA。
  • 直流：300V；8A；50W。
  • 可编程延时：0 至 999,999.999s。
  • 连接方式：4mm 安全香蕉插座。

二进制输出晶体管（代码 87170 包含此选项）

• 数量：4 个。
• 类型：晶体管，集电极开路输出，干接点，连接到专用连接器。
• 输出特性：24V，5mA。
• 短路保护：保护高于 24V 的电压。
• 可编程延时：0 至 999,999.999s。
• 相对于测试开始的定时精度：50μs。
• 连接方式：后部多极连接器。

模拟直流测量输入

• 直流电流测量输入
  • 测量范围：±20mA 和 ±5mA。
  • 直流精度（20mA 时）：读数的 ±0.02%± 量程的 0.01%。
  • 直流精度（5mA 时）：读数的 ±0.05%± 量程的 0.02%。
  • 连接方式：4mm 香蕉插座。
• 直流电压测量输入
  • 测量范围：±10V。
  • 直流精度：读数的 ±0.02%± 量程的 0.01%。
  • 连接方式：4mm 香蕉插座。

注：所有规格参数在 25°C±2°C 环境下适用。交流规格参数适用于正弦波形且频率在 48 至 62Hz 之间。温度漂移：±0.01%/°C。在 115V 交流电源下，电流输出会降额。

接口连接

• 接口类型：USB、以太网、IEC 61850、IRIG-B。
• USB 接口特性：
  • 传输速率：*低 3 倍。
  • 接口电缆：2 米，包含在内。
• 以太网接口特性：
  • 连接器类型：RJ-45。
  • 接口电缆：2 米，包含在内。
• IEC61850 接口特性（可选）：
  • 连接器类型：RJ-45。
  • 接口电缆：2 米，包含在内。
• IRIG-B 连接特性（可选）：
  • 光纤连接器，ST 型。

内部存储器

256Mb 内部存储器，可在测试设备中存储约 2000 个测试结果。

笔驱接口

可用于保存和调用本地测试设置及结果。

显示屏 - 键盘 - 功能键 - 编码器

• 一个编码器：数字旋转开关。
• 一个键盘：12 键。
• 五个功能键。
• 显示屏：256 色，LED 类型，图形分辨率 320×240 像素；尺寸 5.7 英寸。

电源

• 市电电源：85 至 264V 交流，正弦波，单相。
• 频率：45 至 65Hz。
• 功耗：
  • 待机：小于 150W。
  • *大负载（115V 电源）：1600W。
  • *大负载（230V 电源）：2700W。
• 连接方式：标准 16A 交流插座。

重量和尺寸

• 重量：18kg（39 磅）。
• 不带把手的尺寸：高 150× 宽 466× 深 423mm（5.9×18.3×16.9 英寸）。

随机附件

• 防护携带包。
• 测试线组：12 根电缆。
• 电源线。
• 接地连接电缆。
• USB 和以太网电缆。
• 操作和维护手册。

适用标准

• 电磁兼容性：指令 2004/108/EC。适用标准：EN61326:2006。
• 低电压：指令 2006/95/EC（符合 CE 标准）。对于 I 类仪器、污染等级 2、安装类别 II，适用标准：CEI EN 61010-1。
• 工作温度：0 - 55°C。
• 存储温度：-25°C 至 70°C。
• 相对湿度：5 - 95%，无内部冷凝。
• 海拔高度：<2000 米。
• 也适用于外部放大器 AMI 332 和 AMI 632。

可选配件

外部放大器

• AMI 332 - 三相电流放大器 3×32A：三相电流放大器 AMI 332 是 DRTS 33 的附加设备。此选项需要 DRTS 33 上的 IRIG-B 连接和输出扩展模块，它包含三个 32A 的电流发生器。与 DRTS 33 配合使用时，具有以下特点：
• 可同时控制 6 路 32A 的电流，用于测试双二次绕组变压器保护继电器。
• 提供每相 64A 的三相发生器。
• 提供 96A 的单相发生器。



• 电流发生器	功率
  1.0 - 32A，交流	3×430 VA，在 32A 交流时
  1.0 - 64A，交流	1×1000 VA，在 64A 交流时




AMI 332 技术规格

• 精度：典型值为读数的 0.02%± 量程的 0.01%；保证值为读数的 0.04%± 量程的 0.01%。
• 失真度：典型值 0.05% - 保证值 0.15%。
• 分辨率：1mA。
• 连接方式：4mm 香蕉插座。
• AMI 632 - 六相电流放大器 6×32A：六相电流放大器 AMI 632 是 DRTS 33 的附加设备。此选项需要 DRTS 33 上的 IRIG-B 连接和输出扩展模块，它包含六个 32A 的电流发生器。与 DRTS 33 配合使用时，具有以下特点：
  • 可同时控制 9 路 32A 的电流，用于测试三绕组变压器差动保护继电器。
  • 提供每相 32A 的六相发生器。
  • 提供每相 64A 的三相发生器。
  • 提供 128A 的单相输出。


    电流发生器	功率
    6×0 - 32A（交流）	6×430VA（在 32A 交流时）
    3×0 - 64A（交流）	3×860VA（在 64A 交流时）
    1×0 - 128A（交流）	1×1000VA（在 64A 交流时）




AMI 632 技术规格

• 精度：典型值为读数的 0.02%± 量程的 0.01%；保证值为读数的 0.04%± 量程的 0.01%。
• 失真度：典型值 0.05%；保证值 0.15%。
• 分辨率：1mA。
• 连接方式：4mm 香蕉插座。

AMI 332 和 AMI 632 的电源

• 主电源：85V 至 264V 交流，正弦波，单相
• 频率：45 - 65Hz
• 功耗：
  • 静止时：小于 150W
  • *大负载（115V 电源）：800W
  • *大负载（230V 电源）：1500W

随附配件

防护携带包、电源电缆、测试引线套件和连接到 DRTS 33 的连接电缆

DRTS 33

IN2 - CDG 额定 1A 高负载继电器电流增强器

IN2 - CDG 选件包括一组三个电流互感器，具有以下特性：

• 一次侧：12.5A 和 15A
• 二次侧：0.5A；1A；2.5A；5A。额定功率：100VA。
• 电流比误差：0.2%
• 外壳：塑料
  对于 CDG 继电器的单相测试，通过将电流输出串联连接，可获得上述功率的三倍。

HPB 600 和 HPB 400 电流增强器

这些选件旨在测试老式机电式过流继电器，特别是额定电流为 1A 的继电器。其功率输出很高，甚至可以测试额定电流小于 1A 的继电器。
HPB 400 的其他特性：

• 一次电流：32A
• 二次电流：20A、4A、1A
  HPB 600 的其他特性：
• 一次电流：2×32A
• 二次电流：20A、10A、4A、1A
  这两个选件的共同特性：
• 精度：半负载时为 0.5%；满负载时为 1%
• 连接方式：一次侧有两个安全插座；二次侧有四个安全插座

Transcope：模拟 / 数字记录和测量功能

测试装置可选择配备此功能，以测量和记录以下内容：

• 10 个电压或电流（使用夹子或外部分流器），交直流测量和记录
• 相角、功率表、频率、谐波测量仪、电能质量测量仪
• 示波器功能
• 事件顺序记录器（*多 10 个数字输入）
• 故障记录功能
  输入特性：
• 五个独立的输入电路组，每组两个输入电路
• 输入范围：100mV；1V；10V；100V；600V
• 输入阻抗：500 千欧，50 皮法
• 测量精度：典型值 ±0.06%；保证值 ±0.15%
• 采样频率：5kHz、10kHz、20kHz、50kHz，软件选择
• 总缓冲区大小：4 兆字节
• *大记录时长：
  • 在 5kHz 时：1 个输入通道为 6 分钟 / 10 个输入通道为 40 秒
  • 在 50kHz 时：1 个输入通道为 40 秒 / 10 个输入通道为 4 秒
• 连接方式：4mm 香蕉插座
  此选件需在订购时注明。

内部 GPS 同步器

GPS 同步器是一个内部模块，可使两台 DRTS 33 或其他测试装置的测试启动同步。
相对于标称值的*大定时误差：±1 微秒
该选件包括：

• 天线
• 一根 20 米长的天线延长电缆
  此选件需在订购时注明。

外部 GPS 同步器

GPS 同步器是一个外部模块，可使两台 DRTS 33 的测试启动同步。特点：

• 1 个用于同步的 0 - 24V 直流数字输出
• 1 个用于设置以下脉冲间隔的选择器：5 秒；10 秒；20 秒；30 秒；40 秒；60 秒
• 相对于标称值的*大定时误差：2 微秒
• 指示灯用于确认：电源接通；锁定；脉冲可用
• 1 个启动和停止按钮
• 电源：110/220V 交流
  该选件包括：
• 天线
• 一根 20 米长的天线延长电缆
• 两根 2 米长的红黑电缆，带香蕉插头，用于连接到测试装置的跳闸输入
• 电源线
• 重量：1.7 千克
• 尺寸：150（宽）×100（高）×240（深）毫米
• 外壳：铝制

SH 2003 电表通用扫描头

SH 2003 是一种便于测试电表的扫描头。它是一种通用扫描头，因为它既可以用于 LED 脉冲式电子电表，也可以用于费拉里转盘式电表。
对于转盘式电表，传感器使用绿色光束，可优化对任何类型标记的识别。
对于 LED 识别，适用以下规格：

• 脉冲持续时间：大于 60 微秒
• 脉冲频率：小于 500 赫兹
• 占空比：50%
• 光波长：500 至 960 纳米（红色）
  该选件包括：
• 一个用于将扫描头固定在电表前方的支架
• 一根 2 米长的从扫描头到 DRTS 33 的电缆
• 一个用于为扫描头供电的 220V 交流电源变压器

IEC 61850 接口 - IEC 61850 - 8

标准 IEC61850 描述了变电站中设备的通信。来自连接到变电站网络的设备的 IEC61850 消息也称为 GOOSE。GOOSE 消息描述了变电站网络上的二进制状态信号，也用于继电器跳闸。
对于 IEC61850 变电站内的继电器测试应用，需要访问这些数据。ISA 自动继电器测试装置 DRTS 33 具备这一新功能。
通过专用硬件和 TDMS 软件，ISA DRTS 33 可以通过处理 IEC61850 消息来扩展其测试能力。DRTS 33 的 IEC61850 接口选件是基于以太网的变电站通信协议进行继电器测试所必需的。IEC61850 接口安装在 DRTS 33 的前面板上。此选件需在订购时注明。

PLCK 极性检查模块

检查电流互感器（CT）和电压互感器（VT）与保护继电器的正确连接是一个问题，因为继电器可能距离变压器数百米远。PLCK 轻松解决了这个问题。当启动此测试时，DRTS 33 会生成一种特殊的非正弦波形，并注入连接电缆中。通过在继电器处连接即可轻松进行极性检查。PLCK 有两个指示灯：绿色和红色。极性正确时绿灯亮起；极性错误时红灯亮起。

可选本地触摸控制

通过可选的本地触摸控制，可使用坚固的触摸屏和手动控制软件应用轻松控制设备。本地触摸控制可以与测试装置连接使用，也可以分离使用。
当与测试装置连接使用时，坚固的本地触摸控制通过一个坚固的铰接模块固定在测试设备上。如果从测试装置上分离，本地触摸控制单元可以像一个坚固的平板电脑触摸屏控制器一样轻松操作。

IEC 61850 - 9 - 2

IEC 61850 - 9 选件允许在系统总线上生成测量消息。该选件和相关软件提供以下功能：

• 在系统总线上注入与 CT 和 VT 测量值对应的采样值
• 如上述所述，通过生成采样值并监测继电器跳闸来测试连接到系统总线的继电器
  连接通过安装在测试装置后部的光纤连接器进行。此选件需在订购时注明。

继电器连接电缆套件

此选件可添加到基本电缆套件中，以实现与测试装置所有插座的连接。它还包括 20 个用于端子排连接的适配器和 3 个用于并联电流输出的跳线。

运输箱

有三种选择：

• 重型塑料运输箱（探索者型）
• 重型运输箱
• 软质携带包

可选测试电缆套件

• 标准测试电缆套件
• 重型塑料运输箱（探索者型）
• 重型运输箱
