美国T&R CU-Ps一次电流注入式测试系统由爱仪器仪表网代理，本产品是用于大电流调试和维护测试的*解决方案。该系统具有独立的控制和负载单元，提供*的灵活性。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CU-Ps初级电流注入系统

T&R Test Equipment 是电流注入设备领域的市场*。其产品范围涵盖输出能力为 100A 的二次注入装置，以及高达 6000A 的一次注入系统。所有设备均配备真有效值测量、灵活的计时系统和易于操作的用户界面。

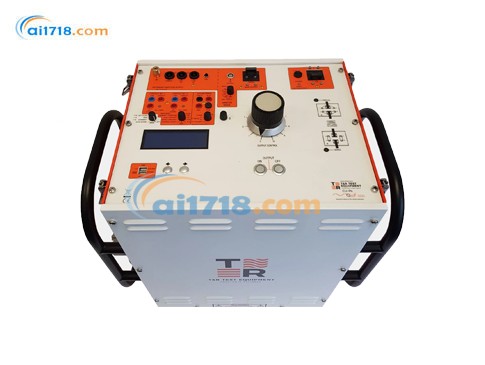

750ADM Mk4 是一款紧凑耐用的一次电流注入系统，输出能力为 750A。该装置的*大空载输出电压为 5V，非常适合所有需要短时间内高达 750A 电流的低功率一次注入任务。

装置类型	*大功率	*大电流
750ADM Mk4	3kVA	750A
PCU1-SP Mk3 + NLU5000	11.5kVA	3kA（5 分钟）/5kA（40 秒）
CU-Ps Mk2 + LU6000	20kVA	6kA

当需要更高电流和功率的一次注入时，可选择 11kVA 和 20kVA 的一次注入系统。PCU1-SP 和 PCU2/E 系统采用独立的控制单元和负载单元，通过不同的负载单元可适应各种负载条件。

CU-Ps功能特点

一次注入电流高达 750A（4V 输出 *）
二次注入 16V/40A 输出
真有效值记忆电流表，支持单周期捕获
多功能计时系统
大型背光液晶显示屏
热保护和过流保护
测试结束后自动关机
紧凑便携
测试结果（含波形和谐波）可存储至 USB 存储设备
USB 键盘 / 打印机接口
自动电源电压选择

该装置配备两个输出端口，可注入低至数百毫安至高达 750A 的电流。40A 输出端口提供*高 16V 的电压，可测试高阻抗脱扣器。提供四个真有效值测量量程，允许独立于所选输出设置仪表满量程和脱扣水平。测量捕获时间小于 20ms，可*测量单周期有效值。所有输入和输出均采用行业标准连接器，确保便捷性、可靠性和安全性。

750ADM Mk4 配备全面的电子过流和热脱扣保护。

计时系统在保证易用性的同时具备高度灵活性，可快速、高精度地测量脱扣时间、复位时间和重合闸时间。提供两个触点输入，每个输入可通过无电压触点或直流电压触发。触点输入自动检测常开或常闭状态。

750ADM Mk4 可用于测试多种设备，包括：

断路器
过流继电器的一次注入
自动重合器
微型断路器（MCB）
电流互感器变比（需外接仪表测量二次电流）

CU-Ps规格

主输出

装置的主输出有两个抽头，可选择*高 16V 的输出电压和*高 750A 的输出电流。当使用 115V 电源时，装置的额定值略有降低。

	115V	230V
开路电压	3.5V	5.0V
500A 时的电压	2.8V	4V
连续电流	125A	125A
5 分钟接通	250A	250A
1 分钟接通	440A	500A
*大电流	500A	750A
*大电流持续时间	10s	20s
开路电压（第二输出）	10V	16V
满载电压（第二输出）	7.5V	10V
连续电流（第二输出）	10A	10A
1 分钟接通（第二输出）	40A	40A

测量

输出通过数字真有效值系统和记忆电流表进行测量 —— 输出关闭时，电流读数会保留在显示屏上。

量程	分辨率 / 脱扣值	精度	捕获时间
20.00A	0.01A / 21A	±0.5%rdg+5d	20ms
50.00A	0.01A / 53A	±0.5%rdg+5d	20ms
200.0A	0.1A / 210A	±0.5%rdg+5d	20ms
750A	1A / 788A	±0.5%rdg+2d	20ms

为保护被测设备，电流脱扣值自动设置为所选测量量程满量程的 105%。

计时系统

范围	0-999.999s/9999.99s/99999.9s（自动量程）
分辨率	1ms/10ms/100ms
精度	±0.01% rdg+2d（常规模式） ±0.01% rdg+4d（电流操作模式）

触点电路的开路电压为 24VDC，短路电流为 20mA。每个触点电路将自动选择常开或常闭触点。24-240VDC 的直流电压也可用于触发任一计时通道。

提供以下功能：

模式	定时器启动	定时器停止
关闭	定时器停用	定时器停用
内部启动	按下‘ON’	触点 1
单触点	触点 1	触点 1
双触点	触点 1	触点 2
电流操作	电流 > 量程的 20%	电流 < 量程的 20%

测试结束后，输出会自动关闭，以保护被测继电器。

结果存储

750ADM Mk4 的所有测试结果均可存储在 USB 存储设备中。装置配备实时时钟，可对所有结果进行时间和日期标记。记录结果时，首先使用可选键盘输入结果注释，然后选择自动存储。

每当计时器停止时，时间、电流和所有其他参数都会添加到 USB 设备上的.csv 文件中。您可以在显示屏上查看当前结果集，或取出 USB 设备并在 PC 上打开文件。所有结果存储在 USB 设备上以测试日期命名的文件夹中，文件以时间命名。

电源要求

自动选择：

115V±10%，50/60Hz，单相，*大 1900VA
230V±10%，50/60Hz，单相，*大 3900VA

温度范围

尺寸（金属箱）	560 x 456 x 265mm	重量	27.4kg
尺寸（便携箱）	380 x 314 x 221mm	重量	23.5kg

配件

操作手册
电源线
携带带

可选 750ADM-AL 引线组规格

提供多种输出引线以适配 750ADM Mk4。标准 750ADM-AL 引线组长度为 3m，建议搭配 230V 电源使用。也可提供 1.5m 引线组，建议在 115V 电源下使用。引线由双绝缘 95mm² 焊接电缆组成，750ADM 端为 Dinse 大电流连接器，负载端为大电流焊接夹。引线组包含低电流计时引线：

3m 引线组总重 9.8kg，含大电流引线和计时引线。

保护与安全

装置通过输出端的电子过流和热脱扣保护，以及输入端和电源电路的断路器进行保护。提供接地端子，用于在变电站环境测试时连接本地接地。装置符合 BSEN61010 标准，并通过 UKCA 认证。

CU-Ps 便携式断路器测试装置产品规格

参数类别	详细规格
功能特点	20kVA 5 分钟输出能力（1 秒过载更高）多功能数字计时可选 5000A（PLU-5k）或 6000A（PLU-6k）负载单元二次注入*高 100A 直读式 CT 变比和极性测试真有效值测量（单周期捕获） USB 存储（含波形和谐波） USB 键盘接口
负载单元规格
PLU-5k	系列模式： 10% 量程：250.0A 50% 量程：1250A * 量程：2500A 200% 量程（脉冲）：5000A 并联模式： 10% 量程：500.0A 50% 量程：2500A * 量程：5000A 200% 量程（脉冲）：10kA 精度：±0.5% rdg+5d（常规），±1.5% rdg+5d（脉冲）
PLU-6k	系列模式： 10% 量程：300.0A 50% 量程：1500A * 量程：3000A 200% 量程（脉冲）：6000A 并联模式： 10% 量程：600.0A 50% 量程：3000A * 量程：6000A 200% 量程（脉冲）：12kA 精度：±0.5% rdg+5d（常规），±1.5% rdg+5d（脉冲）
计时系统规格	分辨率：1ms 满量程：999.999s 精度：±0.01% rdg+2d（常规），±0.01% rdg+4d（电流操作模式）触点输入：24VDC 开路电压，20mA 短路电流，自动检测常开 / 常闭触发方式：触点或 24-240VDC 模式：内部启动、单触点、双触点、电流操作、脉冲（0.2s/0.5s/1s/2s）
二次注入输出	0-5V：连续 33A，间歇 67A（5 分钟）/100A（1 分钟） 0-16V：连续 10A，间歇 20A（5 分钟）/30A（1 分钟）精度：±0.5% rdg+5d 脱扣值：105% 量程
电源要求	230V±10%，45-65Hz，单相 23kVA（5 分钟）/46kVA（1 秒）
尺寸与重量	控制单元：660×400×740mm，115kg PLU-5k：660×400×740mm，155kg PLU-6k：660×400×740mm，135kg
温度范围	存储：-20°C 至 60°C 工作：0°C 至 45°C
保护与安全	CE 认证，符合 BS EN61010 标准电子过流 / 热脱扣、输入断路器、负载单元占空比保护
标准配件	备用保险丝、操作手册、5m 负载单元电源线、5m 负载单元测量线、2m 电源线、5m 100A 引线及计时线
可选输出引线	3000AL（2.5m，560mm² 铜排） 4000AL（2.5m，700mm² 铜排） 5000AL（2m，840mm² 铜排） 6000AL（2m，1120mm² 铜排）
	CU-Ps参数文档
