美国T&R 750ADM MK4一次电流注入式测试仪由爱仪器仪表网代理，本产品是一款功能强大、用途广泛的工具。它具有双输出和从毫安到 750A 的电流范围，可提供全面的测试功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

750ADM MK4

750ADM Mk4一次电流注入测试装置

T&R Test Equipment 是电流注入设备领域的市场*。其产品范围涵盖输出能力为 100A 的二次注入装置，以及高达 6000A 的一次注入系统。所有设备均配备真有效值测量、灵活的计时系统和易于操作的用户界面。

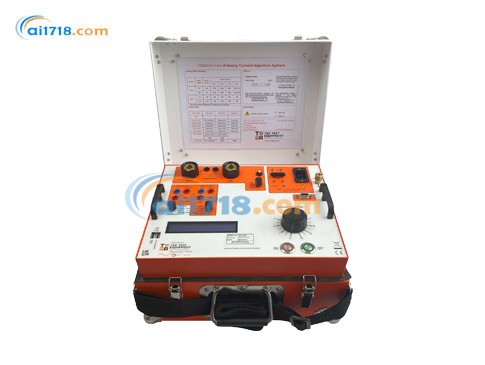

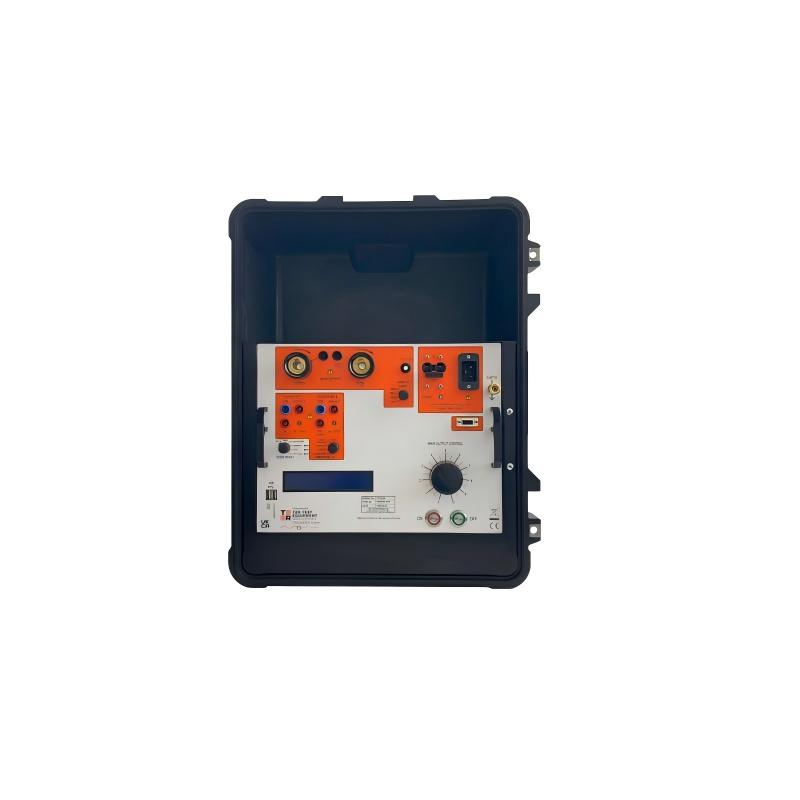

750ADM Mk4 是一款紧凑耐用的一次电流注入系统，输出能力为 750A。该装置的*大空载输出电压为 5V，非常适合所有需要短时间内高达 750A 电流的低功率一次注入任务。

装置类型	*大功率	*大电流
750ADM Mk4	3kVA	750A
PCU1-SP Mk3 + NLU5000	11.5kVA	3kA（5 分钟）/5kA（40 秒）
CU-Ps Mk2 + LU6000	20kVA	6kA

当需要更高电流和功率的一次注入时，可选择 11kVA 和 20kVA 的一次注入系统。PCU1-SP 和 PCU2/E 系统采用独立的控制单元和负载单元，通过不同的负载单元可适应各种负载条件。

750ADM MK4功能特点

一次注入电流高达 750A（4V 输出 *）
二次注入 16V/40A 输出
真有效值记忆电流表，支持单周期捕获
多功能计时系统
大型背光液晶显示屏
热保护和过流保护
测试结束后自动关机
紧凑便携
测试结果（含波形和谐波）可存储至 USB 存储设备
USB 键盘 / 打印机接口
自动电源电压选择 *
* 详见背面规格

该装置配备两个输出端口，可注入低至数百毫安至高达 750A 的电流。40A 输出端口提供*高 16V 的电压，可测试高阻抗脱扣器。提供四个真有效值测量量程，允许独立于所选输出设置仪表满量程和脱扣水平。测量捕获时间小于 20ms，可*测量单周期有效值。所有输入和输出均采用行业标准连接器，确保便捷性、可靠性和安全性。

750ADM Mk4 配备全面的电子过流和热脱扣保护。

计时系统在保证易用性的同时具备高度灵活性，可快速、高精度地测量脱扣时间、复位时间和重合闸时间。提供两个触点输入，每个输入可通过无电压触点或直流电压触发。触点输入自动检测常开或常闭状态。

750ADM Mk4 可用于测试多种设备，包括：

断路器
过流继电器的一次注入
自动重合器
微型断路器（MCB）
电流互感器变比（需外接仪表测量二次电流）

750ADM Mk4 规格

主输出

装置的主输出有两个抽头，可选择*高 16V 的输出电压和*高 750A 的输出电流。当使用 115V 电源时，装置的额定值略有降低。

	115V	230V
开路电压	3.5V	5.0V
500A 时的电压	2.8V	4V
连续电流	125A	125A
5 分钟接通	250A	250A
1 分钟接通	440A	500A
*大电流	500A	750A
*大电流持续时间	10s	20s
开路电压（第二输出）	10V	16V
满载电压（第二输出）	7.5V	10V
连续电流（第二输出）	10A	10A
1 分钟接通（第二输出）	40A	40A

750ADM MK4测量

输出通过数字真有效值系统和记忆电流表进行测量 —— 输出关闭时，电流读数会保留在显示屏上。

量程	分辨率 / 脱扣值	精度	捕获时间
20.00A	0.01A / 21A	±0.5%rdg+5d	20ms
50.00A	0.01A / 53A	±0.5%rdg+5d	20ms
200.0A	0.1A / 210A	±0.5%rdg+5d	20ms
750A	1A / 788A	±0.5%rdg+2d	20ms

为保护被测设备，电流脱扣值自动设置为所选测量量程满量程的 105%。

计时系统

范围	0-999.999s/9999.99s/99999.9s（自动量程）
分辨率	1ms/10ms/100ms
精度	±0.01% rdg+2d（常规模式） ±0.01% rdg+4d（电流操作模式）

触点电路的开路电压为 24VDC，短路电流为 20mA。每个触点电路将自动选择常开或常闭触点。24-240VDC 的直流电压也可用于触发任一计时通道。

提供以下功能：

模式	定时器启动	定时器停止
关闭	定时器停用	定时器停用
内部启动	按下‘ON’	触点 1
单触点	触点 1	触点 1
双触点	触点 1	触点 2
电流操作	电流 > 量程的 20%	电流 < 量程的 20%

测试结束后，输出会自动关闭，以保护被测继电器。

结果存储

750ADM Mk4 的所有测试结果均可存储在 USB 存储设备中。装置配备实时时钟，可对所有结果进行时间和日期标记。记录结果时，首先使用可选键盘输入结果注释，然后选择自动存储。

每当计时器停止时，时间、电流和所有其他参数都会添加到 USB 设备上的.csv 文件中。您可以在显示屏上查看当前结果集，或取出 USB 设备并在 PC 上打开文件。所有结果存储在 USB 设备上以测试日期命名的文件夹中，文件以时间命名。

电源要求

自动选择：

115V±10%，50/60Hz，单相，*大 1900VA
230V±10%，50/60Hz，单相，*大 3900VA

温度范围

尺寸（金属箱）	560 x 456 x 265mm	重量	27.4kg
尺寸（便携箱）	380 x 314 x 221mm	重量	23.5kg

配件

操作手册
电源线
携带带

可选 750ADM-AL 引线组规格

提供多种输出引线以适配 750ADM Mk4。标准 750ADM-AL 引线组长度为 3m，建议搭配 230V 电源使用。也可提供 1.5m 引线组，建议在 115V 电源下使用。引线由双绝缘 95mm² 焊接电缆组成，750ADM 端为 Dinse 大电流连接器，负载端为大电流焊接夹。引线组包含低电流计时引线：

3m 引线组总重 9.8kg，含大电流引线和计时引线。

保护与安全

装置通过输出端的电子过流和热脱扣保护，以及输入端和电源电路的断路器进行保护。提供接地端子，用于在变电站环境测试时连接本地接地。装置符合 BSEN61010 标准，并通过 UKCA 认证。

750ADM Mk4 便携式断路器测试装置产品规格

参数类别	详细规格
功能对比
一次电流注入	750ADM Mk4：750A（4V 输出） PCU1-SP Mk3 + NLU5000：3kA（5 分钟）/5kA（40 秒） CU-Ps Mk2 + LU6000：6kA
二次电流注入	16V/40A
主输出规格
电源电压	115V/230V（自动选择）
开路电压	115V：3.5V（主输出），10V（第二输出） 230V：5.0V（主输出），16V（第二输出）
电压 @500A	115V：2.8V 230V：4V
连续电流	115V/230V：125A（主输出），10A（第二输出）
短时负载	115V： 5 分钟接通：250A（主输出） 1 分钟接通：440A（主输出） 230V： 5 分钟接通：250A（主输出） 1 分钟接通：500A（主输出）
*大电流	115V：500A 230V：750A
*大电流持续时间	115V：10s 230V：20s
满载电压（第二输出）	115V：7.5V 230V：10V
1 分钟接通（第二输出）	115V/230V：40A
测量规格
量程	20.00A、50.00A、200.0A、750A
分辨率	0.01A（20.00A/50.00A），0.1A（200.0A），1A（750A）
脱扣值	21A（20.00A），53A（50.00A），210A（200.0A），788A（750A）
精度	±0.5%rdg+5d（20.00A/50.00A/200.0A），±0.5%rdg+2d（750A）
捕获时间	20ms
计时系统规格
范围	0-999.999s/9999.99s/99999.9s（自动量程）
分辨率	1ms/10ms/100ms
精度	±0.01% rdg+2d（常规模式），±0.01% rdg+4d（电流操作模式）
触点输入	开路电压：24VDC 短路电流：20mA 自动检测常开 / 常闭触点
计时模式	关闭、内部启动、单触点、双触点、电流操作
存储与接口
结果存储	USB 存储，支持波形、谐波及时间 / 日期标记
接口	USB 键盘 / 打印机接口
电源要求	自动选择： 115V±10%，50/60Hz，单相，大 1900VA 230V±10%，50/60Hz，单相，大 3900VA
尺寸与重量
金属箱	尺寸：560×456×265mm 重量：27.4kg
便携箱	尺寸：380×314×221mm 重量：23.5kg
配件
标准配件	操作手册、电源线、携带带
可选引线组	750ADM-AL： 3m（推荐 230V），1.5m（推荐 115V）材质：双绝缘 95mm² 焊接电缆，Dinse 连接器 + 焊接夹
保护与安全	电子过流 / 热脱扣、输入断路器、接地端子符合 BSEN61010 标准，UKCA 认证
