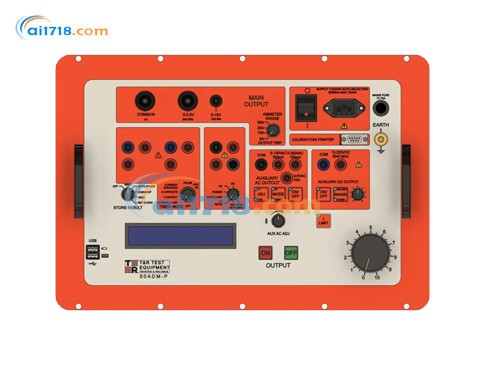

英国T&R 50ADM-P二次电流注入式测试仪-爱仪器仪表网

英国T&R 50ADM-P二次电流注入式测试仪由爱仪器仪表网代理，本产品是一种紧凑而强大的解决方案，可提高从电流注入到继电器相移等各种应用的测试效率和准确性。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

50ADM-P功能特点

0-50A 输出电流
真有效值测量，支持单周期捕获
带移相功能的可变辅助交流电压 / 电流输出
辅助测量输入：电压、频率、相位角、阻抗、功率、视在功率、功率因数、CT 变比、谐波
可变辅助直流输出：12-220VDC
多功能自动量程计时系统
电流限制模式，实现精细控制
测试结果（含波形和谐波）存储至 USB 存储设备
USB 键盘 / 打印机接口
自动电源电压选择

50ADM-P 是我们 200ADM-P 电流注入系统的小型版本。该装置提供多种输出，可注入 1mA 至 50A 的电流。主输出端口*高提供 18V 电压。配备真有效值测量，支持单周期捕获。

装置内置综合计时系统，与输出联动，可快速、高精度地测量脱扣时间、复位时间和重合闸时间。计时器支持电流操作模式，能*测试瞬时脱扣。

三个电流量程允许独立于所选输出设置仪表满量程和脱扣水平。全机采用行业标准安全连接器，确保安全、可靠和便捷。提供带电流限制的可变稳定直流电源，为被测继电器供电。

配备两个 USB 主机接口，可连接存储设备和键盘。每次测试结果均可存储为电子表格格式，便于后续分析。键盘支持为每个结果添加注释。此外，波形图形文件和谐波分析结果也可存储至 USB 设备。

50ADM-P 的灵活辅助交流输出可用于电压继电器（*高 260V）或电流继电器（*高 10A），相位和频率完全可调。这种电压和电流的组合可测试需要双电压、单电压单电流或双电流的继电器。

50ADM-P 应用

配备辅助测量模块，可测量辅助输出或外部信号的交直流电压、电流和频率。该模块还可结合主电流输出测量相位角、功率、阻抗、CT 变比和谐波。

IEEE 编号	类型
21	距离保护（逐相）
24	伏 / 赫兹
25	同期检查
27/59	欠压 / 过压
32/P/Q	方向功率
37	欠流 / 欠功率
40	励磁继电器
46N	负序过流继电器
50/76	瞬时过流
50 50V	接地故障继电器电压限制过流
51	IDMT 过流继电器
55	功率因数继电器

59G	中性点电压位移
67	方向过流
67N	方向接地故障
78	相位角
79	自动重合器
81	欠频 / 过频
85	导引线继电器
86	闭锁继电器
87	差动继电器
91	方向电压
	继电器
92 94	功率方向继电器跳闸继电器
	继电器微型断路器
	热继电器
	CT 磁化曲线

50ADM-P 规格

主输出

装置的主输出有两个抽头，可选择*高 18V 的输出电压和*高 50A 的输出电流。

以下间歇运行时间需遵循：基于环境温度 25°C，每次运行后需关闭 15 分钟。

量程	连续运行	5 分钟运行	1 分钟运行
3.5V	16A	32A	50A
18V	4A	8A	12A

保护功能：过流脱扣、占空比脱扣、热监控。

测量

输出通过数字真有效值系统和记忆电流表进行测量 —— 计时器停止且输出关闭时，电流读数会保留在显示屏上。各相电流同时显示。电流脱扣值自动设置为所选测量量程满量程的 105%，以保护被测设备。

量程	分辨率	脱扣电流	精度
5.000A	0.001A	5.25A	±0.6%rdg+5d
20.00A	0.01A	21A	±0.6%rdg+5d
50.00A	0.01A	52.5A	±0.6%rdg+5d

保护功能：过流脱扣、占空比脱扣、热监控。

电流限制模式

主输出支持电流限制模式，可精细控制高达 10A 的输出电流，也可对低阻抗负载（如数字继电器）实现*电流控制。

辅助直流输出

量程	*大电流	连续额定值
12-60V	1A	25W
60-220V	0.23A	25W

保护功能：电流限制。

移相交流输出

频率范围：45-100Hz
相位角：0-±180°

量程	空载电压	满载电压	连续电流	15 分钟运行（5 分钟开 / 关）
0-130V	144V	125V	0.23A	0.46A
0-260V	288V	250V	0.11A	0.23A
0-6V	6.6V	5V	5A	10A

保护功能：电流限制和电子脱扣。

辅助计量输入

保护功能：电流输入保险丝。

计时系统

模式	定时器启动	定时器停止
内部启动	按下‘ON’	触点 1 或 2 状态变化
单触点	触点 1 *状态变化	触点 1 第二次状态变化
双触点设置范围	分辨率触点 1 变化触点 2 变化	精度
MART（多自动 Vdc/ac rms 300.0V - 重合闸计时）	0.1V 触点 2 变化触点 1 变化	±0.7%rdg±5d
电流操作 Idc/ac rms 5.000A CF<3 -179.9°- 9.999A CF<1.5	0.001A 电流 > 量程的 10%	±0.7% rdg±5d 量程电流 <10%
相位脉冲 +180.0°	按下‘ON’ 0.1°	200ms ±3°
频率 40-100Hz 辅助交流	0.01Hz 辅助交流开启 / 切换频率至 φ/ 切换	±0.02% rdg±1d 触点 1 或 2 变化

范围：0-999.999s/9999.99s/99999.9s（自动量程）
分辨率：1/10/100ms
精度：0.01% rdg+2d（电流操作模式 +4d）
触点开路电压：24V
触点短路电流：20mA
直流输入范围：24-240Vdc
每个触点电路自动选择常开或常闭触点，24-240Vdc 直流电压可触发任一计时通道，触点状态由 LED 显示。

电源要求

自动选择：115V/230V ±10%
频率：50/60Hz
单相，*大 725VA

配件

标准配件：操作手册、输出引线组、电源线、备用保险丝、USB 键盘、USB 存储设备
引线组规格：
- 2×5m 10mm² 50A 引线，端接 M10 叉形压接端子
- 2×5m、2×0.5m 2.5mm² 25A 引线，端接 4mm 插头
- 1×5m 2 芯辅助引线，端接 4mm 插头

可选配件

滤波器单元、RB10 电阻箱、打印机、用于圆盘感应继电器回退计时的按钮引线

温度范围

存储温度：-20°C 至 60°C
工作温度：0°C 至 45°C

尺寸与重量

主机尺寸：464×366×176mm，重量：13.2kg
完整套件（含背包和引线）重量：16.6kg

50ADM-P 电流注入系统产品规格

参数类别	详细规格
主输出
量程	3.5V（连续 16A，5 分钟 32A，1 分钟 50A） 18V（连续 4A，5 分钟 8A，1 分钟 12A）
保护功能	过流脱扣、占空比脱扣、热监控
测量
量程	5.000A、20.00A、50.00A
分辨率	0.001A（5.000A），0.01A（20.00A/50.00A）
脱扣电流	5.25A（5.000A），21A（20.00A），52.5A（50.00A）
精度	±0.6%rdg+5d
保护功能	过流脱扣、占空比脱扣、热监控
电流限制模式	*高 10A 精细控制，支持低阻抗负载（如数字继电器）
辅助直流输出
量程	12-60V（1A，25W） 60-220V（0.23A，25W）
保护功能	电流限制
移相交流输出
频率范围	45-100Hz
相位角	0-±180°
量程	0-130V（空载 144V，满载 125V，连续 0.23A，15 分钟 0.46A） 0-260V（空载 288V，满载 250V，连续 0.11A，15 分钟 0.23A） 0-6V（空载 6.6V，满载 5V，连续 5A，15 分钟 10A）
保护功能	电流限制、电子脱扣
辅助计量输入	保护：电流输入保险丝
计时系统
范围	0-999.999s/9999.99s/99999.9s（自动量程）
分辨率	1/10/100ms
精度	±0.01% rdg+2d（常规模式），±0.01% rdg+4d（电流操作模式）
触点输入	开路电压 24V，短路电流 20mA，自动检测常开 / 常闭，支持 24-240Vdc 触发
电源要求	自动选择 115V/230V±10%，50/60Hz，单相，*大 725VA
配件
标准配件	操作手册、输出引线组、电源线、备用保险丝、USB 键盘、USB 存储设备
引线组规格	2×5m 10mm² 50A 引线（M10 叉形端子） 2×5m、2×0.5m 2.5mm² 25A 引线（4mm 插头） 1×5m 2 芯辅助引线（4mm 插头）
可选配件	滤波器单元、RB10 电阻箱、打印机、按钮引线
安全	接地端子，符合 BSEN61010 标准，CE 认证
温度范围	存储：-20°C 至 60°C 工作：0°C 至 45°C
尺寸与重量	主机：464×366×176mm，13.2kg 完整套件：16.6kg
