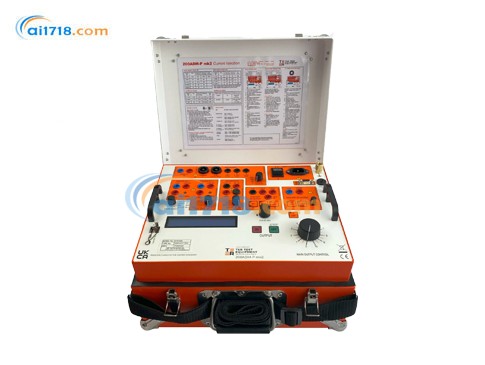

英国T&R　200ADM-P Mk2二次电流注入测试仪

英国T&R 200ADM-P Mk2二次电流注入测试仪由爱仪器仪表网代理，本产品是一款二次电流注入测试装置，具有相移、数据存储和谐波分析等多种先进功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

200ADM-P Mk2功能特点

• 0-200A 输出电流
• 真有效值测量，支持单周期捕获
• 带移相功能的可变辅助交流电压 / 电流输出
• 辅助测量输入：电压、频率、相位角、阻抗、功率、视在功率、功率因数、CT 变比、谐波
• 可变辅助直流输出：12-220VDC
• 多功能自动量程计时系统
• 电流限制模式，实现精细控制
• 测试结果（含波形和谐波）存储至 USB 存储设备
• USB 键盘 / 打印机接口
• 自动电源电压选择

200ADM-P Mk2 是一款具备广泛先进功能的电流注入系统，包括移相、数据存储和谐波分析。该装置提供多种输出，可注入 1mA 至 200A 的电流。主输出端口*高提供 240V 电压，可测试高阻抗电流继电器。配备真有效值测量，支持单周期捕获。四个电流量程允许独立于所选输出设置仪表满量程和脱扣水平。全机采用行业标准安全连接器，确保安全、可靠和便捷。

200ADM-P Mk2 的灵活辅助交流输出可用于电压继电器（*高 260V）或电流继电器（*高 10A），相位和频率完全可调。这种电压和电流的组合可测试需要双电压、单电压单电流或双电流的继电器。

配备辅助测量模块，可测量辅助输出或外部信号的交直流电压、电流和频率。该模块还可结合主电流输出测量相位角、功率、阻抗、CT 变比和谐波。

提供带电流限制的可变稳定直流电源，为被测继电器供电。装置内置综合计时系统，与输出联动，可快速、高精度地测量脱扣时间、复位时间和重合闸时间。计时器支持电流操作模式，能*测试瞬时脱扣。

配备两个 USB 主机接口，可连接存储设备、键盘或打印机。每次测试结果均可存储为电子表格格式，便于后续分析。键盘支持为每个结果添加注释。此外，波形图形文件和谐波分析结果也可存储至 USB 设备。

200ADM-P Mk2 应用

辅助测量

辅助交流输出

200ADM-P Mk2 的辅助测量输入可测量交直流电压和电流。输入额定值为 300V rms 或 5/10A rms（波形系数 CF ≤1.5 时为 10A，CF ≤3 时为 5A rms）。

辅助交流输出为被测继电器提供额外的隔离电压或电流。输出为数字生成的纯正弦波，提供三个量程（两个电压量程和一个电流量程）以实现*大灵活性。输出可从零调节，并可进行 360° 移相。该输出还与计时电路联动。

模块可结合主输出和辅助输入进行测量，以计算相位角、功率、阻抗和 CT 变比（适用于 1A 和 5A CT）。它还可分析主输出和辅助输入的谐波含量（*高 31 次谐波），并计算波形的总谐波失真（THD）。测量结果可记录到 USB 设备。

电压 - 过压 / 欠压继电器

使用 200ADM-P Mk2 测试过压和欠压继电器非常简便，甚至可检查延迟时间。将主输出与辅助输出串联，可生成带定时的电压阶跃。

• 直流：电压 / 电流（平均值和有效值纹波）
• 交流：电压 / 电流（有效值、频率和相位角）
• 功率：视在功率（VA）、有功功率（W）和功率因数
• 阻抗：阻抗（Z）、电抗（X）和相位角
• CT 变比：相对于 1A 和 5A CT 的变比及相位角
• 谐波：主输出和辅助输入的谐波及 THD
• RS232 端口：用于校准

电压 - 频率继电器

辅助交流输出可与电源锁相或切换至变频模式。可轻松确定工作点并测试继电器的响应时间。

1 电压 + 1 电流 - 多种继电器

辅助输出的移相功能非常适合测试方向过流和接地故障继电器。主输出用于注入电流，辅助输出为电压线圈供电。同样的配置可用于测试逆功率继电器和逐相距离保护。通过直接显示有功功率（W）、视在功率（VA）、相位角和阻抗，进一步简化了这些继电器的测试。测试带线路压降补偿的自动电压调节（AVR）继电器也需要带移相的电流和电压。200ADM-P Mk2 非常适合此测试，两个触点输入可用于显示继电器上 / 下触点的状态。

计时系统与主输出和辅助交流输出联动，可对多种设备进行计时。

2 电流 - 偏置差动继电器

10A 辅助交流输出可根据差动保护的要求，为被测继电器提供第二路电流。该输出独立于电源，适用于需要稳定电流的场景。

2 电压 - 同期检查继电器

主输出作为电压源与辅助交流输出的组合，满足同期检查测试的要求。将辅助输出设置为变频模式，可向继电器的两个输入施加不同频率，以检查继电器的频率匹配功能。切换至锁相模式后，可测试继电器的相位检查功能。

例如，测试 IDMT 电流继电器时，将继电器触点连接到触点组 1 并选择 “内部启动” 模式。主输出开启时，电流注入和计时器启动。继电器跳闸时，计时器停止且输出关闭。所有触点对状态变化敏感，无需设置常开或常闭。测试结束计时器停止时，输出自动关闭以保护被测继电器。LED 显示触点状态。

辅助直流输出

200ADM-P Mk2 提供稳定的可变直流输出，分为两个量程（12-220V），为被测继电器供电。输出具有电流限制功能，可满足需要高浪涌电流的负载。

电流限制模式

200ADM-P Mk2 的主输出具备电流限制功能，可对高达 10A 的电流进行精细控制。对于低阻抗负载（如微处理器继电器），200ADM-P Mk2 可*控制电流至数毫安。

MART 模式用于对自动重合闸继电器的多次重合动作进行计时，*多可存储 99 次时间结果并记录到 USB 存储设备。

将计时器设置为 “辅助交流” 模式，当辅助交流输出开启或从变频切换到相位控制（或反之）时，计时器启动。这非常适合测试欠压或过压保护的跳闸时间以及同期检查继电器。

结果存储

200ADM-P Mk2 的所有测试结果均可存储在 USB 存储设备中。装置配备实时时钟，可对所有结果进行时间和日期标记。记录结果时，首先使用数字电位器和箭头键或可选键盘输入结果注释，然后选择自动存储。

此外，装置可对一组或两组触点的状态变化进行计时。电流操作模式根据主输出电流的上升和下降启动和停止计时器，适用于测试触点与检测电路串联的设备，如热磁式断路器。

每当计时器停止时，时间、电流和所有其他参数都会添加到 USB 设备上的电子表格文件中。您可以在显示屏上查看当前结果集，或取出 USB 设备并在 PC 上打开文件。所有结果存储在 USB 设备上以测试日期命名的文件夹中，文件以时间命名。

脉冲模式用于对热敏感设备设置电流水平，电流注入持续 200ms 并记录电流值。

此外，200ADM-P Mk2 还可将波形的.csv 文件存储到 USB 设备。

200ADM-P Mk2 规格

主输出

装置的主输出有四个抽头，可选择*高 240V 的输出电压和*高 200A 的输出电流。

* 每次运行后需关闭 15 分钟，基于环境温度 25°C。** 仅在 230V 电源下提供 6 秒间歇额定值。

保护功能：过流脱扣、占空比脱扣、热监控。

电流限制模式

主输出支持电流限制模式，可精细控制高达 10A 的输出电流，也可对低阻抗负载（如数字继电器）实现*电流控制。

辅助直流输出

保护功能：电流限制。

移相交流输出

频率范围：45-100Hz
相位角：0-±180°
保护功能：电流限制和电子脱扣。

测量

输出通过数字真有效值系统和单周期捕获记忆电流表进行测量 —— 计时器停止且输出关闭时，电流读数会保留在显示屏上。电流脱扣值设置为所选测量量程满量程的 110%。

辅助计量输入

保护功能：电流输入保险丝。

计时系统

• 范围：0-999.999s/9999.99s/99999.9s（自动量程）
• 分辨率：1/10/100ms
• 精度：0.01% rdg+2d（电流操作模式 +4d）
• 触点开路电压：24V
• 触点短路电流：20mA
• 直流输入范围：24-240Vdc

每个触点电路自动选择常开或常闭触点，24-240Vdc 直流电压可触发任一计时通道，触点状态由 LED 显示。

电源要求

• 自动选择：115V/230V ±10%
• 频率：50/60Hz
• 单相，*大 2300VA

配件

• 标准配件：操作手册、输出引线组、电源线、备用保险丝、USB 键盘、USB 存储设备
• 引线组规格：
  • 2×5m 25mm² 200A 引线，端接 M10 叉形压接端子
  • 2×5m、2×0.5m 2.5mm² 25A 引线，端接 4mm 插头
  • 1×5m 2 芯辅助引线，端接 4mm 插头

可选配件

滤波器单元、RB10 电阻箱、打印机、用于圆盘感应继电器回退计时的按钮引线

安全

提供接地端子连接本地接地，符合 BSEN61010 标准，CE 认证。

温度范围

• 存储温度：-20°C 至 60°C
• 工作温度：0°C 至 45°C

尺寸与重量
