英国T&R 200A-3PH MK3二次电流注入测试仪由爱仪器仪表网代理，本产品是一款便携式、紧凑且多功能的系统，适用于调试和维护工程师。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

200A-3PH MK3功能特点

清晰简洁的用户界面
三相电流输出
每相输出电流 0-200A
真有效值数字测量
记忆电流表
多功能计时系统
辅助测量输入
大型背光液晶显示屏
热保护和过流保护
紧凑便携
400V 三相电源
115V-440V 三线电源（可选配电源变压器，详见电源要求）

T&R Test Equipment 是电流注入设备领域的市场*。其产品范围涵盖输出能力为 50A 的二次注入装置，以及高达 6000A 的一次注入系统。所有设备均配备真有效值测量、灵活的计时系统和易于操作的用户界面。

200A-3PH mk3 是一款三相注入系统，为调试和维护工程师提供了灵活的保护系统测试平台。其面板布局直观易懂，用户界面简洁，所有功能状态一目了然，无需复杂菜单操作。

200A-3PH mk3 通过输出端的电子过流和占空比脱扣、功率组件的热监控以及输入端和调节器的保险丝进行全面保护。提供接地端子，用于连接本地接地。

输出端相互隔离且独立可调，可注入高达 200A 的电流。主输出端口*高提供 5V 电压。

该装置符合 BSEN61010 标准，并通过 CE 认证。

配备辅助测量输入，可测量电压、电流、频率以及任意电流输出与外部电压或电流之间的相位。

提供四个真有效值测量量程，允许独立于所选输出设置仪表满量程和脱扣水平。所有输入和输出均采用行业标准安全连接器，确保便捷性、可靠性和安全性。

200A-3PH mk3 的背光显示屏明亮清晰，视角宽广，测试结果可实时显示。

计时系统在保证易用性的同时具备高度灵活性，可快速、高精度地测量脱扣时间、复位时间和重合闸时间。提供两个独立隔离的触点输入，计时系统也可作为独立计时器使用。

200A-3PH mk3 可用于测试多种类型的单相和三相二次保护装置，包括：

过流和欠流继电器
接地故障继电器
IDMT 继电器
微型断路器
自动重合器
功率继电器
延时继电器
跳闸继电器
热继电器

200A-3PH mk3 规格

主输出

测试装置有三个独立控制的输出相，每个相可选择*高 5V 的输出电压和*高 200A 的输出电流。

量程	连续运行	5 分钟运行
0-5V	50A	100A、200A

上述间歇运行时间需遵循：基于环境温度 25°C，每次运行后需关闭 15 分钟。

测量

输出通过数字真有效值系统和记忆电流表进行测量 —— 计时器停止且输出关闭时，电流读数会保留在显示屏上。各相电流同时显示。

量程	分辨率	脱扣电流	精度
20.00A	0.01A	21.0A	±0.6%rdg+5d
50.00A	0.01A	52.5A	±0.6%rdg+5d
100.00A	0.1A	105.0A	±0.6%rdg+5d
200.00A	0.1A	210.0A	±0.6%rdg+5d

为保护被测设备，电流脱扣值自动设置为所选测量量程满量程的 105%。

辅助计量输入

提供辅助计量输入，可测量有效值电压或电流。此外，还可测量外部输入的频率，以及任意相输出与辅助计量输入之间的相位。

设置	范围	分辨率	精度
交流电压	300.0V	0.1V	±0.7%rdg+5d
交流电流	10.000A	1mA	±0.7%rdg+5d
相位	±180°	0.1°	±3°
频率	40-100Hz	0.01Hz	±0.2%rdg+1d

电流输入由 F10A 保险丝保护。

辅助输出

200A-3PH mk3 提供单相隔离的 110Vac 300mA 辅助输出。

引线组规格

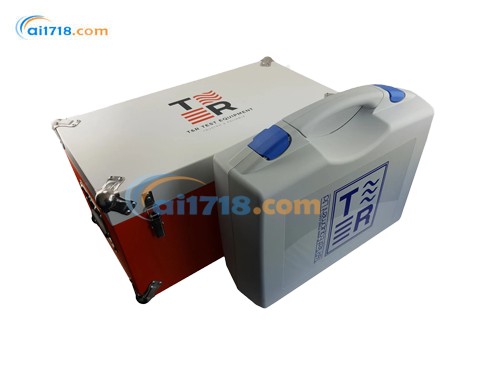

200A-3PH mk3 配备的引线组包含在塑料箱中，包括：

6×5m 25mm² 输出引线，端接 M10 叉形压接端子
1×5m 2 芯辅助计时引线，端接 4mm 插头

电源要求

装置必须由 400V±10%、50/60Hz 的三相电源供电，*大 3300VA。可选的三角 - 星型电源变压器允许 400V 装置在其他电源电压下运行。

RS232 和 T&R Link

提供 RS232 端口，可连接打印机或 PC；T&R Link 输出为 DVS3 mk2 移相电压源提供锁相参考。

USB 数据存储

200A-3PH mk3 的所有测试结果均可存储到 USB 存储设备。所有结果均带有时间和日期戳，并可添加用户自定义注释。所有保存的结果可在控制单元显示屏或 PC 上查看。

200A-3PH MK3计时系统

范围	0-999.999s	分辨率	1ms
精度	0.01% rdg+2d（电流模式 +4d）

触点电路的开路电压为 24Vdc，短路电流为 20mA。每个触点电路将自动选择常开或常闭触点。24-240Vdc 的直流电压也可用于触发任一计时通道。测试结束后，输出会自动关闭，以保护被测继电器。

提供以下功能：

模式	定时器启动	定时器停止
内部启动	按下‘ON’	触点 1
单触点	触点 1	触点 1
双触点	触点 1	触点 2
电流操作	电流 > 量程的 20%	电流 < 量程的 20%

脉冲模式用于对热敏感设备设置电流水平，允许注入电流 500ms 并记录电流值。

电流操作模式作用于一个可选的输出相。

温度范围

存储温度：-20°C 至 60°C
工作温度：0°C 至 45°C

配件

标准配件：操作手册、输出引线组、电源线、备用保险丝组、USB 存储设备、USB 键盘
可选配件：三角 - 星型电源变压器、打印机、T&R Link 引线

200A-3PH MK3尺寸与重量

尺寸	315×550×300mm	重量	33kg

包括提手和边角保护。

可选三角 - 星型电源变压器

可选的三角 - 星型电源变压器允许装置在 115V、230V、400V 和 440V 三线电源下运行，通过装置上的开关选择。还提供单相辅助输出，为 DVS3 mk2 电压源供电。

输入：115V、230V、400V、440V ±10% 三线三相，*大 1500VA
三相输出：400V 四线，600VA（1 分钟运行 / 15 分钟关闭）
单相输出：230V，300VA（5 分钟运行 / 15 分钟关闭）

200A-3PH MK3 三相电流注入测试装置产品规格

参数类别	详细规格
功能特点	三相电流输出每相 0-200A 真有效值测量记忆电流表多功能计时系统辅助计量输入背光液晶显示屏热保护与过流保护紧凑便携支持 400V 三相电源（可选 115V-440V 三线电源 + 变压器）
主输出规格
量程	0-5V（连续 50A，5 分钟 100A/200A）
测量参数
量程	20.00A、50.00A、100.00A、200.00A
分辨率	0.01A（20.00A/50.00A），0.1A（100.00A/200.00A）
脱扣电流	21.0A（20.00A），52.5A（50.00A），105.0A（100.00A），210.0A（200.00A）
精度	±0.6%rdg+5d
辅助计量输入
交流电压	范围：300.0V 分辨率：0.1V 精度：±0.7% rdg+5d
交流电流	范围：10.000A 分辨率：1mA 精度：±0.7% rdg+5d
相位	范围：±180° 分辨率：0.1° 精度：±3°
频率	范围：40-100Hz 分辨率：0.01Hz 精度：±0.2% rdg+1d
辅助输出	110Vac 300mA（单相隔离）
计时系统
范围	0-999.999s
分辨率	1ms
精度	±0.01% rdg+2d（常规模式），±0.01% rdg+4d（电流操作模式）
触点输入	开路电压 24Vdc，短路电流 20mA，自动检测常开 / 常闭
操作模式	内部启动、单触点、双触点、电流操作
电源要求	400V±10%，50/60Hz，三相，*大 3300VA 可选三角 - 星型变压器支持 115V/230V/440V 三线电源
配件
标准配件	操作手册、输出引线组、电源线、备用保险丝、USB 存储设备、USB 键盘
可选配件	三角 - 星型电源变压器、打印机、T&R Link 引线
安全与认证	CE 认证，符合 BSEN61010 标准电子过流 / 占空比脱扣、热监控、输入保险丝
温度范围	存储：-20°C 至 60°C 工作：0°C 至 45°C
尺寸与重量	尺寸：315×550×300mm 重量：33kg
