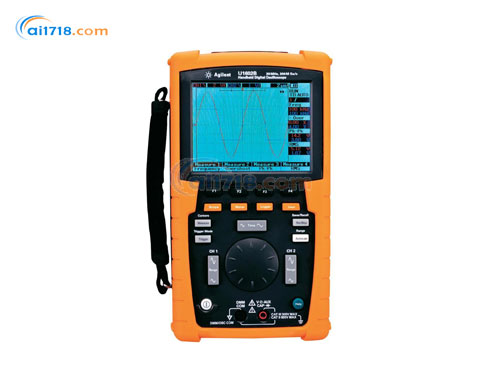

美国Agilent（安捷伦） U1602B 手持式示波器由爱仪器仪表网代理，本系列示波器皆在满足各类安装和维护应用的便携性要求，可以清晰地显示波形，轻松地进行波形分析，并快速隔离信号毛刺。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

• 具备同 U1602A 一样出色的性能和可靠性，但采用的是明亮橙色机身。这种鲜艳的颜色具有*大的视觉冲击性，代表着安捷伦对每一部手持式仪器都具有出色安全性能的承诺

• Agilent U1602B手持式数字示波器是一款全能型数字示波器，因此可以*大限度地满足当前和未来的需求

• Agilent U1602B 示波器具有双通道、20 MHz 带宽，以及内置数字万用表和数据日志功能

• 具有彩色波形显示功能的示波器，能后执行基础测量的数字万用表，可将数字万用表度数记录

到PC中的数据记录仪

• 该系列示波器皆在满足各类安装和维护应用的便携性要求，可以清晰地显示波形，轻松地进行波形分析，并快速隔离信号毛刺

• 高性能特性加上一个坚固难用的机壳，它可以帮助您再移动中轻松进行故障诊断

产品特点：

• 三合一解决方案: 双通道示波器，真正的RMS DMM 和实时数据记录程序

• 4.5" 大型彩色LCD 显示器

• 20 MHz 的带宽，支持*触发

• 高达200 MSa/s 的取样速率

• 125,000点/通道的波形内存深度(*大记录长度)

• 6000点DMM分辨率，提供22种自动测量功能

• 11 种内置测量功能，包括电压表、电阻表和辅助仪表

• 缩放和双波形数学运算功能(U1604B 中增加了FFT 功能及四种窗口技术)

• 通过PC Link应用软件全面进行远程控制和数据传送

• USB 1.1 全速接口连接能力

• 支持多语言快速帮助

应用领域：

• 现场维修-工业方面或电子方面

• 工厂内部维护和维修

• 安装和运行监测

• 工业过程测试

• 质量控制

• 用于研发和实验室-工程师或技术员

标准配置:

• U1560A 示波器探头 (1:1) CAT III 300 V

• U1561A 示波器探头 (10:1) CAT III 600 V

• U1571A Ni-MH 电池 7.2 V, 4500 mA

• U1580A 数字万用表测试引线

• 接地鳄鱼夹

• 中型夹钳鳄鱼夹

• 挂钩夹

• USB 电缆

• 电源线和AC 适配器

• 快速入门指南

• 产品参考光盘，包括用户和服务指南、快速入门指南和PC Link 应用软件

• 校准证明 (CoC)

• 测试报告

	U1602B	U1604B
范围
通道数	2	2
带宽（-3dB）	DC至20MHz	DC至40MHz
*大采样率	每通道100MSa/s(50s/格至250ns/格)单通道和交叉使用通道时为200MSa/s(125ns/格)	每通道100MSa/s(50s/格至250ns/格)单通道和交叉使用通道时为200MSa/s(125ns/格)
*大记录长度	125,000点，可在屏幕上进行缩放以便查看	125,000点，可在屏幕上进行缩放以便查看
游标和缩放功能	·	·
波形运算	·	·
FFT	─	矩形、Hamming、Hanning、Blackman-Harris
自动测量	多达22种测量	多达22种测量
耦合	AC、DC、GND	AC、DC、GND
输入阻抗	1MΩII<20pF	1MΩII<20pF
范围	50ns至50s/格	10ns至50s/格
分辨率	2ns	400ps
上升时间	<17.5ns	<8.8ns
触发类型	边沿触发、码型触发、脉宽触发、视频触发	边沿触发、码型触发、脉宽触发、视频触发
内部范围存储	自动模式、普通模式、单一模式	自动模式、普通模式、单一模式
开关计数器	多达10种设置和迹线	多达10种设置和迹线
显示屏
一般特性	4.5英寸彩色LCD	4.5英寸彩色LCD
计数（数字万用表功能）	6000	6000
数字万用表
真有效值	AC+DC	AC+DC
AC/DC电压	600V	600V
AC/DC电流	600A	600A
电阻	60MΩ	60MΩ
电容	0.01nF至300μF	0.01nF至300μF
温度	6000℃,K型热电偶	6000℃,K型热电偶
导通蜂鸣器	·	·
二极管测试	·	·
DATA LOGGER
大值/小值/平均值记录	·	·
数据记录（需要绑定的USB2.0全速电缆，已连接到PC）	内部：250点连接到PC：无任何限制	内部：250点连接到PC：无任何限制
时间间隔	150秒至20天（自动调整）	150秒至20天（自动调整）
安全和监管标准
过压保护	CAT III 300V	CAT III 300V
符合IEC61010-1：2001标准	·	·
符合CSAC22.2NO.61010-1:2004标准	·	·
一般特性
工作温度	0～50℃	0～50℃
电池（包括）	镍氢充电电池	镍氢充电电池
电池使用时间	4小时	4小时
I/O	·USB 2.0全速客户端,用于将数据传输到PC·USB 2.0全速主机,用于将数据传输到USB闪存盘（选件001）	·USB 2.0全速客户端,用于将数据传输到PC·USB 2.0全速主机,用于将数据传输到USB闪存盘（选件001）
保修	3年	3年
尺寸（高×宽×深）	241.0×138.0×66.0mm	241.0×138.0×66.0mm
