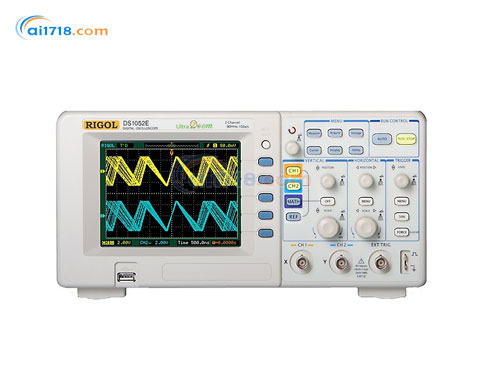

产品简介:
• 混合信号示波器(MSO)配备16通道逻辑分析仪(DS1000D)
• 实时采样率1 GSa/s, 存储深度高达1 Mpts
• 丰富的触发功能:边沿、视频、脉宽、斜率、交替
• 5.6英寸 64k色TFT LCD,清晰显示波形
• 紧凑的设计,节约实验台桌面空间
• 集成USB Host & Device, 支持U盘存储和PictBridge打印机
• 可调触发灵敏度
• 有效滤除有可能叠加在触发信号上的噪声,防止误触发
• 同时触发两路不同频率的信号
• 依据信号的上升/下降时间来判断触发
产品特点:
• 可调节波形亮度,更有效地观察波形
• 可以方便地操作U盘和本地存储中的文件
• DS1000D系列可选配16通道逻辑分析仪(LA),成为混合信号示波器(MSO)。LA 共有16个数字通道。
• 逻辑分析仪模块
• 码型触发
• 多种电平,边沿组合触发
• 持续时间触发
标准配置:
• 电源线
• 探头2根
• 快速指南
• USB-GPIB适配器
• RS-232 串口线
• 仪器包
产品型号 |
DS1102E |
DS1052E |
DS1102D |
DS1052D |
||||
带宽 |
100 MHz |
50 MHz |
100 MHz |
50 MHz |
||||
逻辑分析仪 |
无 |
有 |
||||||
设备型号 |
DS1102E |
DS1052E |
||||||
|
DS1102D |
DS1052D |
||||||
带宽 |
100MHz |
50MHz |
||||||
通道数 |
2 通道+外触发 |
|||||||
实时采样率 |
1GSa/s(单通道),500MSa/s(双通道) |
|||||||
等效采样率 |
25GSa/s |
10GSa/s |
||||||
上升时间 |
3.5ns |
7ns |
||||||
存储深度 |
通道模式 |
采样率 |
普通存储 |
长存储 |
||||
单通道 |
1GSa/s |
16kpts |
N.A. |
|||||
单通道 |
500Msa/s或更低 |
16kpts |
1Mpts |
|||||
双通道 |
500Msa/s或更低 |
8kpts |
512kpts |
|||||
时基范围 |
2 ns/div ~50s/div |
5 ns/div ~50s/div |
||||||
触发方式 |
边沿、视频、脉宽、斜率、交替、码型和持续时间(DS1000D) |
|||||||
垂直分辨率 |
8 bits |
|||||||
垂直灵敏度 |
2 mV/div ~10V/div |
|||||||
*大输入电压 |
All Input 1MΩ||15pF 300Vrms Max CATI |
|||||||
滚动范围 |
500ms/div ~50s/div |
|||||||
光标测量 |
手动模式、追踪模式、自动测量 |
|||||||
数学运算 |
+,-,×,FFT |
|||||||
内部存储 |
10 组波形、10组设置 |
|||||||
外部存储 |
BMP、CSV、波形存储、设置存储 |
|||||||
接口 |
USB Device,USB Host,RS-232, P/F Out |
|||||||
显示 |
64 k色TFT彩色液晶屏,320×234分辨率 |
|||||||
电源 |
AC: 100 ~ 240 VACRMS,45 ~ 440 Hz,CAT II,50 VA *大值 |
|||||||
MSO 逻辑分析仪 |
DS1102D |
DS1052D |
||||||
通道数 |
16 通道 |
|||||||
采样率 |
200MSa/s (每通道l) |
|||||||
存储深度 |
512k pts (每通道l) |
|||||||
触发方式 |
码型和持续时间 |
|||||||
门限电平 |
TTL=1.4V, CMOS=2.5V, ECL=-1.3V, USER=-8V ~ + 8V |
-
