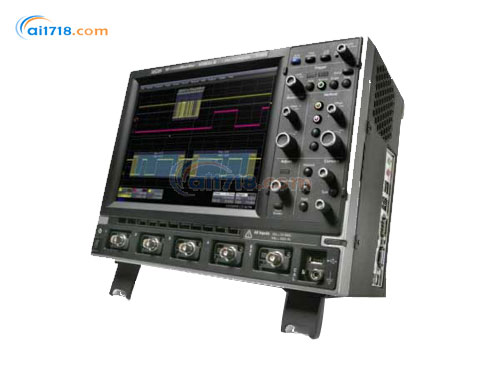

美国力科leCroy WA102/WA112/WA202/WA212/WA222/WA232示波器由爱仪器仪表网代理,本产品是能够自动测量的示波器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
数字滤波器
•WaveAce 每条通道上都提供了数字滤波功能。低通滤波器、高通滤波器、带通滤波器和带阻滤波器允许您只隔离想要查看的频率
触发
•边沿触发并不总是每个信号的*佳选择。除基本边沿触发外,WaveAce还提供了一系列触发功能,包括脉宽触发、视频触发和斜坡(上升时间)触发
自动测量
•WaveAce 标配32 种自动测量,简化了您的工作方式。它可以显示多达4个测量,而不会使波形显示画面显得拥挤;还可以使用测量仪表板,一次显示全部32个测量。各种*定时参数可以洞察两个不同信号之间的关系
波形数学运算
•WaveAce 提供了五种数学函数,包括加、减、乘、除和FFT。FFT功能可以选择四个窗口和两个不同的垂直标度
连接能力
•WaveAce 在前面板上提供了一个USB 主机端口,用来把屏幕图、波形和设置保存到U 盘上。它在后面板上提供了一个USB设备端口,可以连接PC 或PictBridge 打印机。EasyScope 软件可以通过USB 或RS-232 全面访问示波器的显示、测量、波形数据和前面板控制功能,简化了与PC 的连接和通信
大型内存
•在测试和调试过程中,在内存中保存和调用波形和设置可以节约大量的时间。WaveAce 可以把*多20 个波形、20 种设置和2 个参考波形保存到内存中
测试通过/失败
•由于内置通过/失败模板测试,WaveAce可以迅速识别问题,让您知道发生的问题。可以在屏幕上显示测试通过/失败结果历史
波形序列记录器
•捕获和重播由*多2500 个波形组成的序列,隔离在系统中导致问题的欠幅脉冲或毛刺。采集模式不同应用要求不同的采集模式。WaveAce提供了实时模式、等效时间模式、峰值检测模式和平均模式,保证可以捕获和显示任何波形
主要特点:
•60 MHz、100 MHz、200 MHz和300 MHz 的带宽
•高达2 GS/s 的采样率长波形存储器
•-4 kpts/Ch或9 kpts/Ch (通道复用时18 kpts)
•*触发—边沿、脉宽、视频、斜坡(上升时间)
•所有型号均配有5.7"彩色显示器
•32种自动测量
•多语言用户界面和上下文相关帮助
•大型内置波形和设置存储器
•4种运算函数加FFT
•USB主机和设备连接,用于打印机、存储棒和PC远程控制
标准配置:
•每条通道一只无源探头
•多语言用户界面和帮助
•EasyScope PC 软件,带有USB 电缆
•用户手册和快速参考指南
•校准和性能证明
•3 年保修
型号 | WaveAce 102 | WaveAce 112 | WaveAce 202 | WaveAce 212 | WaveAce 222 | WaveAce 232 |
带宽 | 60 MHz | 100 MHz | 60 MHz | 100 MHz | 200 MHz | 300 MHz |
上升时间 | 5.8 ns | 3.5 ns | 5.8 ns | 3.5 ns | 1.75 ns | 1.2 ns |
输入通道数量 | 2 | 2 | 2 | 2 | 2 | 2 |
显示器 | 5.7" 彩色显示器,320 x 240 分辨率 | |||||
采样率(单次) |
500 MS/s (通道复用), 250 MS/s (所有通道) |
1 GS/s (所有通道) |
2 GS/s (通道复用), 1 GS/s (所有通道) |
|||
采样率(等效时间) | 50 GS/s | |||||
峰值检测周期 | 10 ns | |||||
存储长度 | 4 kpts/Ch | 9 kpts/Ch (通道复用时18 kpts/Ch) | ||||
垂直分辨率 | 8 位 | |||||
垂直灵敏度 | 2 mV/div-5 V/div | |||||
带宽限制滤波器 | 20 MHz | |||||
*大输入电压 | 400 V CAT II | 1 MΩ-400 V Pk, 5 Vrms (50Ω) | ||||
输入耦合 | 1 MΩ || 13 pF | 1 MΩ || 13 pF, 50Ω | ||||
输入阻抗 | GND, DC 1 MΩ, AC 1 MΩ | |||||
探头 | 10:1, 1:1 可切换无源探头(一条通道一只) | |||||
时基范围 | 5 ns/div-50 s/div | 2.5 ns/div-50 s/div | ||||
触发 | ||||||
触发 | 边沿, 脉宽, 视频, 斜坡(上升时间), 交替 | |||||
测量、数学运算和波形记录器 | ||||||
测量 | 幅度, 平均值, 基数, 突发宽度, 周期RMS, + 占空比, - 占空比, 下降时间, 频率, *大值, 中间值, *小值, 峰到峰值,周期, 相位, 上升时间, RMS, 顶部, + 宽度, - 宽度。外加8 种*沿到沿定时测量参数 | |||||
数学运算 | 加, 减, 乘, 除, FFT (高达1 kpts, 支持矩形, Von Hann, Hamming 或Blakman 窗口) | |||||
波形序列记录器 | 记录和播放由高达2500 个波形组成的序列 | |||||
物理特点 | ||||||
外观尺寸 | (高、宽、厚) 154 mm x 133 mm x 305 mm; 6" x 5.2" x 12" (高度中不包括支脚) | |||||
毛重 | 2.3 公斤;5 磅 |
-
