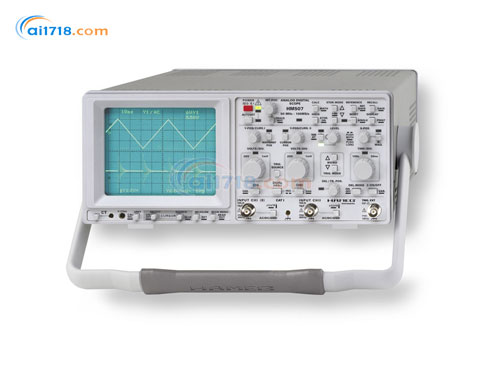

德国惠美HM507数字示波器由爱仪器仪表网代理,本产品低噪声8位高速A/D转换器,*高100MSa/s实时采样,2GSa/s随机采样。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
· 单次、取样、包络、平均、滚动和XY模式
· 低噪声8位高速A/D转换器,*高100MSa/s实时采样,2GSa/s随机采样
· 每个通道2k点存储器
· 预触发/延时触发-10格至+10格
产品特点:
· 水平时基100s-100ns/格,X放大高达20ns/格
· 可编程数学信号处理
· 用于控制和信号数据传输的RS-232接口,包括Windows®软件
· 有关技术参数和和功能,请参见HM504-2
垂直特性 |
|
工作模式: |
仅为通道I或II |
|
通道I和II(交替或断续) |
|
通道I和II的和或差 |
反向: |
通道II |
XY模式: |
通过通道I(X)和通道II(Y) |
带宽: |
2×0-50MHz(-3dB) |
上升时间: |
<7ns |
过冲: |
*大1% |
垂直精度: |
1-2-5步进 |
1mV/格–2mV/格: |
±5%[0–10MHz(-3dB)] |
5mV/格–20V/格: |
±3%[0–50MHz(-3dB)] |
可变(不确定): |
>2.5%(1至>50V/格) |
输入阻抗: |
1MΩ||18pF |
耦合: |
DC,AC,GND(接地) |
*大输入电压: |
400V(DC+AC峰值) |
触发 |
|
自动模式(峰-峰值): |
20Hz-100MHz(≥5mm) |
正常模式(带电平控制): |
0-100MHz(≥5mm) |
斜率: |
正或负 |
触发源: |
通道I或II,通道I/通道II交替(≥8mm),电源和外部 |
耦合: |
AC(10Hz-100MHz) |
触发指示灯: |
LED |
延时触发: |
通过电平控制和斜率选择 |
外部触发信号: |
≥0.3VPP(0–50MHz) |
有源电视同步分离器: |
场和行,+/- |
水平特性(模拟和数字) |
|
模拟模式: |
|
水平时基: |
0.5s/格-50ns/格(1-2-5步进) |
准确度: |
±3% |
可变(不确定): |
>2.5%(1至>1.25s/格) |
X放大倍数×10: |
*大10ns/格(±5%) |
准确度: |
±5% |
延时时间(可选择): |
140ms–200ns(可变) |
释抑时间: |
可变至大约10:1 |
XY模式: |
|
X放大器带宽: |
0-3MHz(-3dB) |
XY相移<3°: |
<120kHz |
数字模式: |
|
水平时基: |
100s/格-100ns/格(1-2-5步进) |
准确度: |
±2% |
X放大倍数×10: |
*大20ns/格 |
准确度: |
±2% |
XY模式: |
|
X放大器带宽: |
0-50MHz(-3dB) |
XY相移: |
<3°(<10MHz) |
数字存储 |
|
工作模式: |
采样、滚动、单次、XY、包络、平均、随机等效采样 |
内插: |
线性内插 |
采样速率(实时采样): |
*大100MSa/s,8位高速A/D转换器 |
采样速率(随机等效采样): |
2GSa/s |
延时触发/预触发: |
-10格至+10格(连续) |
显示刷新率: |
*大180/s |
带宽: |
2×0-50MHz(-3dB) |
上升时间: |
<7ns |
过冲: |
≤1% |
信号存储: |
3×2k×8位 |
参考信号存储: |
3×2k×8位 |
数学信号存储: |
3×2k×8位 |
分辨率(点数/格)Yt模式: |
X:200/格;Y:25/格 |
分辨率(点数/格)XY模式: |
X:25/格;Y:25/格 |
操作/读数/控制 |
|
手动: |
通过控制钮 |
自动设置: |
自动进行信号相关参数设置 |
保存和调用: |
9个用户定义仪器设置 |
读数: |
显示菜单、参数、光标和结果 |
自动测量: |
|
模拟模式: |
频率、周期、VDC、Vpp、Vp+、Vp- |
在数字模式中加入: |
Vrms、Vavg |
光标测量: |
|
模拟模式: |
ΔV、Δt、1/Δt(f)、对地电压、 X和Y比率 |
在数字模式中加入: |
脉冲计数、与触发点有关的Vt、峰-峰值、峰+、峰- |
频率计数器: |
4位(0.01%±1字)0.5Hz-100MHz |
接口(标准配备): |
RS-232(用于控制和信号数据传输) |
接口选件: |
HO79-6(IEEE-488, RS-232, Centronics) |
元件测试仪: |
|
测试电压: |
大约7Vrms(开路) |
测试电流: |
*大7mArms(短路) |
测试频率: |
大约50Hz |
测试接口: |
2个4mmØ香蕉插孔 |
一条测试电路导线通过保护接地端(PE)进行接地 |
|
更多信息 |
|
CRT: |
D14-363GY,8×10cm,带十字线 |
加速电压: |
大约2kV |
轨迹旋转: |
可在前面板上调节 |
Z输入(强度调制,模拟): |
*高+5V(TTL) |
校准器信号(方波): |
0.2V±1%,1Hz-1MHz(tr<4ns),DC |
电源(交流): |
105-253V,50/60Hz±10%,CATII |
功耗: |
大约42W(230V/50Hz时) |
*低/*高环境温度: |
0°C...+40°C |
安全等级: |
安全等级I(EN61010-1) |
重量: |
大约6.0kg |
尺寸(宽×高×深): |
285×125×380mm |
-
