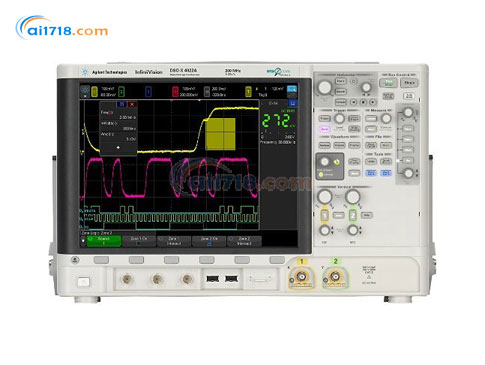

美国Agilent（安捷伦） MSOX4022A示波器由爱仪器仪表网代理，本系列示波器能够提供新一代示波器的*性能，波形更新速率超越同档产品 20 倍，可以显示*详细的信号细节。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
产品简介：
• 创新的 InfiniiScan Zone 触摸触发
• 逻辑分析仪（MSO）
• USB 端口串行协议分析仪（可选）
• WaveGen 20 MHz 双通道函数/任意波形发生器（可选）
• 可提供 3 位电压和 5 位频率计数器测量的数字电压表（DVM）选件
• 电容触摸屏技术
• 可全面升级的示波器
• 通过完全可升级的 5 合 1仪器提供投资保护
• *参数触发
• 适用于观察信号细节的高分辨率模式
产品特点：
• 100 万个波形/秒的更新速率
• *的 MegaZoom IV 智能存储器技术
• 标配的分段存储器
• 业界*大的 12.1 英寸电容触摸屏
• 触摸式界面
|
|
|
4022A |
4024A |
4032A |
4034A |
4052A |
4054A |
4104A |
4154A |
|
带宽*(–3 dB) |
|
200 MHz |
350 MHz |
500 MHz |
1 GHz |
1 .5GHz |
|||
|
计算得出的上升时间 (10-90%) |
|
≤ 1.75 ns |
≤ 1 ns |
≤ 700 ps |
≤ 450 ps |
≤ 300 ps |
|||
|
输入通道数 |
DSOX |
2 |
4 |
2 |
4 |
2 |
4 |
4 |
4 |
|
MSOX |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
4 + 16 |
4 + 16 |
|
|
*大采样率 |
|
5 GSa/s, 半通道; 2.5 GSa/s 全部通道 |
|||||||
|
*大存储器深度 |
|
标配 4 Mpts, 标配分段存储器 |
|||||||
|
显示屏尺寸和类型 |
|
12.1 英寸高分辨率电容触摸屏 |
|||||||
|
波形更新速率 |
|
> 100 万个波形/秒 |
|||||||
|
使用 N2894A 标配无源探头时的系统带宽 |
|
200 MHz |
200 MHz |
350 MHz |
350 MHz |
500 MHz |
500 MHz |
700 MHz |
700 MHz |
|
硬件带宽极限 |
大约 20 MHz (可选) |
||||||||
|
输入阻抗 |
可选: 1 MΩ ± 1%(16 pF), 50 Ω ± 1.5% |
||||||||
|
输入耦合 |
交流、直流 |
||||||||
|
输入灵敏度范围 |
200 MHz ~ 500 MHz 型号: 1 mV/格至 5 V/格**(1 MΩ 和 50 Ω) 1 GHz 或 1.5 GHz 型号 1 mV/格至 5 V/格**(1 MΩ), 1 mV/格至 1 V/格 (50 Ω) |
||||||||
|
垂直分辨率 |
8 位 |
||||||||
|
*大输入电压 |
CAT I 300 Vrms, 400 Vpk; 瞬时过压 1.6 kVpk CAT II 300 Vrms, 400 Vpk |
||||||||
|
直流垂直增益精度 |
±2.0% 全量程* |
||||||||
|
直流垂直偏置精度 |
±0.1 格 ± 2 mV ± 1% 偏置设置值 |
||||||||
|
偏置范围 |
5 V (< 10 mV/格), ±20 V (10 至 200 mV/格), ±75 V( > 200 mV/格) |
||||||||
|
数字输入通道 |
16 个数字通道 (D0 至 D15。适配夹 1: D7 至 D0, 适配夹 2: D15 至 D8) |
||||||||
|
阈值选择 |
TTL (+1.4 V)、5 V CMOS (+2.5 V)、ECL (–1.3 V), 用户定义 (可根据适配夹进行选择) |
||||||||
|
用户定义的阈值范围 |
±8.0 V, 10 mV 步进 |
||||||||
|
*大输入电压 |
±40 V 峰值 CAT I; 瞬时过电压 800 Vpk |
||||||||
|
垂直分辨率 |
1 位 |
||||||||
|
输入阻抗 |
100 kΩ ± 2% 探针处阻抗 |
||||||||
-
