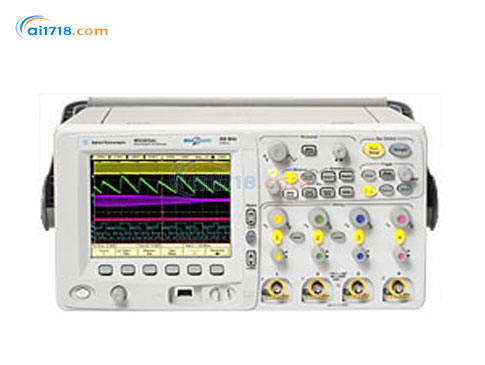

美国Agilent(安捷伦) MSO6034A 混合信号示波器由爱仪器仪表网代理,本产品可使您看到更多微小的信号细节和更多的偶然事件。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
• 标配2 Mpts MegaZoom III深存储器 可升级到8 Mpts
• 连通性标准:LAN、USB、GPIB和XGA视频输出
• 可选电池工作模式
• 更新速率高达100000波形/秒、256级亮度的高分辨率XGA显示器 观看演示 超越2维画面
• 15 ps rms 触发抖动
• 16个数字通道,与示波器通道有时间关联性
• 可在所有模拟通道和数字通道上进行码型和混合信号触发
• 用于Xilinx的FPGA动态探头应用选件 Xilinx
• 用于Altera的FPGA动态探头应用选件 Altera
• I2C, SPI, CAN, LIN 和 USB触发标准和提供的解码选件
• CAN、LIN和FlexRay自动串行 触发和解码选件
产品特点:
• 高分辨率
• *快的体系结构
• 深入洞察的应用软件
• 捕获模拟或数字的混合信号。比较数字信号的多个周期和较慢的模拟信号
• 捕获长串行数据流,快速深入地分析问题。Agilent 6000系列示波器可提供同类产品中*好的串行协议功能
• 快速发现偶发错误
• 轻松捕获足够多的串行数据,可以查看所有细节
• 混合信号触发
型号 |
带宽 |
*大采样率 |
存储器 |
通道 |
DSO6012A |
100MHz |
2GSa/s |
MegeZoom Ⅲ |
2个示波器通道 |
MSO6012A |
100MHz |
2GSa/s |
2个示波器通道 |
|
DSO6014A |
100MHz |
2GSa/s |
4个示波器通道 |
|
MSO6014A |
100MHz |
2GSa/s |
4个示波器通道 |
|
DSO6032A |
300MHz |
2GSa/s |
2个示波器通道 |
|
MSO6032A |
300MHz |
2GSa/s |
2个示波器通道 |
|
DSO6034A |
300MHz |
2GSa/s |
4个示波器通道 |
|
MSO6034A |
300MHz |
2GSa/s |
4个示波器通道 |
|
DSO6052A |
500MHz |
4GSa/s |
2个示波器通道 |
|
MSO6052A |
500MHz |
4GSa/s |
2个示波器通道 |
|
DSO6054A |
500MHz |
4GSa/s |
4个示波器通道 |
|
MSO6054A |
500MHz |
4GSa/s |
4个示波器通道 |
|
DSO6102A |
1GHz |
4GSa/s |
2个示波器通道 |
|
MSO6102A |
1GHz |
4GSa/s |
2个示波器通道 |
|
DSO6104A |
1GHz |
4GSa/s |
4个示波器通道 |
|
MSO6104A |
1GHz |
4GSa/s |
4个示波器通道 |
|
物理尺寸 (宽x高x深) |
35.4 cm宽 x 18.8 cm高 x 28.2深 (不带手柄) 39.9 cm宽 x 18.8 cm高 x 28.2深 (带手柄) |
|||
重量 |
净重: 4.9 kg (10.8 lbs) 发运重量: 9.4 kg (20.7 lbs) |
|||
探头补偿 (comp) 输出 |
频率~ 1.2 kHz; 幅度~ 2.5 V |
|||
线电压范围 |
100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz自动量程 |
|||
线频 |
50/60 Hz, 100-240 VAC; 400 Hz, 100-120 VAC |
|||
功率使用 |
*大值120 W |
|||
环境温度 |
工作环境: 0°C至 + 55°C; 非工作环境: -40°C至 + 70°C |
|||
湿度 |
工作情况下, 40°C时可24小时处于95%相对湿度条件下; 非工作情况下, 65°C时可24小时处于90%相对湿度条件下 |
|||
高度 |
工作时可达4570 m (15000 ft); 非工作时可达 15244 m (50000 ft) |
|||
*大频率 |
50/时间每格 |
|||
显示屏 |
6.3英寸 (161 mm) 彩色TFT LCD |
|||
分辨率 |
XGA-768个垂直点和1024个水平点 (屏幕区域); 640个垂直点和1000个水平点 (波形区域) 256级亮度 |
-
