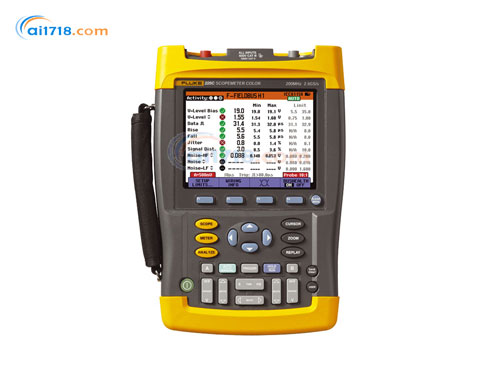

225C彩色示波表,美国FLUKE(福禄克)-爱仪器仪表网

美国FLUKE（福禄克）225C彩色示波表由爱仪器仪表网代理，是维护专家处理工业总线和网络以及一般电子元件的*仪表。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•具有工业总线健康测试功能的彩色示波表基于199C 彩色示波表，225C福禄克示波器已经提供了这些仪表的全部功能，还可为各种工业总线系统提供功能强大的测试能力
•当在总线健康测试模式中时，这些福禄克示波器自动分析通过总线的电气信号，并将参数与该类型总线的工业标准中描述的标准数值相比较
•用户还可以选择“眼图”显示以目视检查总体信号质量
•基于与合适的工业标准或用户设定参考值的比较，自动将参数评级为“良好”、“弱” 或“差”
•每个测量参数与一段时间后测量的瞬时值、*小和*大统计数值一起显示
•福禄克示波器还显示使用的参考值，使用户可以更为轻松地掌握系统的运行状态
•根据相关工业标准的要求，测试参数包括信号振幅、偏压、上升和下降时间、抖动和噪声级（带内噪声以及带外噪声）

产品特点：
•Fluke 225C福禄克示波器是维护专家处理工业总线和网络以及一般电子元件的*仪表
•您可以验证总线和网络的电气完整性，执行“物理层测试”和轻松、快速地获取解决方案
•总线健康测试分析工业总线或网路上的电气信号，为每个相关的参数提供明确的“良好”、“弱”或“差”验证标记，并显示在实际测量值旁
•基于选择的总线类型将测量值与标准值相比较，如果您需要不同的公差，您还可以设置您的个人参考值

支持所有常见的总线类型：
•225C 福禄克示波器不仅仅是支持一个或两个总线系统，而是支持所有常见的工业总线
•单个仪表可以覆盖从低速 AS-i 和 CAN 到基于高速以太网 100Base-T 的系统
•简单的菜单结构允许选择主要的总线类型，如果可用，还易于选择子菜单中列出的子类型，然后，根据做出的选择，设置测试参数和参考值

宽大的彩色显示屏：
•225C 福禄克示波器配备宽大的彩色显示屏，可以显示验证的单独参数、实际测量值、一段时间内记录的*小值和*大值以及用于验证的参考值
•参数选择与总线类型选择不同，可能包括偏压、信号高电平和低电平、上升和下降时间、带内和带外噪声级、抖动、脉冲宽度、波特率和噪声级等等
•活动指示器显示正在进行数据传输，它们停止闪烁，正在进行的通信将停止

建立测试连接：
•福禄克示波器大屏幕还提供支持的每种总线类型的接线信息，指导用户建立测试连接
•225C 带有一套分线适配器，可以连接常用连接系统 M12、DB-9 和 RJ-45 的信号线和插针

眼图模式：
•Fluke 225C福禄克示波器可以在电气信号沿着网络传输时验证信号质量，无需查看数据内容
•它们查找如不正确的电缆连接、不良触点、不正确的接地和丢失或多余的终端器等错误
•在眼图模式中，通过连续的信号传输建立波形显示，使用范围的用户可选择的持久模式，为您提供总体信号质量、噪声级和信号抖动的可见指示

独立隔离的浮动输入通道：
•由于采用独立隔离的输入通道和浮动输入，示波表可以从平衡的 2 线系统（如 RS-485 和 CAN）真实地执行浮动微差测量，提供共模干扰和噪声的高度抑制
•可以连接一个输入通道来测量两根信号线之间的电压，连接另一个输入通道来同时独立测量共模接地电压。这样，您还可以测量通过 100Base-T 以太网绞线传输的信号

福禄克示波器带宽	225C200 MHz
采样率	225C2.5 GS/s
总线健康测试	使用自动测量和分析功能验证工业总线系统的电气参数。此外，还提供了眼图模式，以目视检查信号质量。
参数分类	默认值在极限范围内良好 =“良好”，显示绿色对勾标记在极限值的指定百分比内 =“弱”，显示桔红色对勾标记超出极限值 =“差”，显示红色对勾标记在默认情况下，极限值基于选择的总线类型的工业标准，或可以由用户设定。用户可以更改“弱”分类考虑的公差带（百分比）。
福禄克示波器支持的总线系统	AS-i（EN50295，166 kb/s）； CAN-bus（ISO-11898，高 1 Mb/s）； Modbus 232（EIA-232 高 115 kb/s）； Modbus 485（EIA-485 高 10 Mb/s）；基金会现场总线 H1（61158 类型 1，31.25 kb/s）； Profibus DP（EIA-485 高 12 Mb/s）； Profibus PA（61158 类型 1，31.25 kb/s）；以太网 10Base2（同轴，10 Mb/s）；以太网 10BaseT（UTP，10 Mb/s）；以太网 100BaseT (100 Mb/s)； RS-232（EIA-232，高 115 kb/s）； RS-485（EIA-485，高 10 Mb/s）。
福禄克示波器模式	使用自动读出和参数验证（良好/弱/差）的波形参数分析；测试极限基于工业标准，或可以由用户设定。眼图显示模式。
福禄克示波器测量参数（如果可用）	偏压电平，信号振幅，脉冲宽度或波特率，上升时间，下降时间，抖动，信号失真，噪声 HF，噪声 LF，带内噪声。
眼图显示模式	提供用户可选择持久显示的总线信号波形显示。用户可以更改时基、衰减器和持久设置。
持久模式	关闭 – 短 – 中 – 长 – 无限

型号名称	描述
Fluke 225C	内置总线健康测试功能的彩色福禄克示波器（100 MHz，1 GS/s）
Fluke 225C/S	内置总线健康测试功能的彩色福禄克示波器（200 MHz，2.5 GS/s），带有 SCC190 工具包 SCC190 工具包包括： C190 硬盒 OC4USB 接口电缆 SW90W FlukeView ScopeMeter 软件
