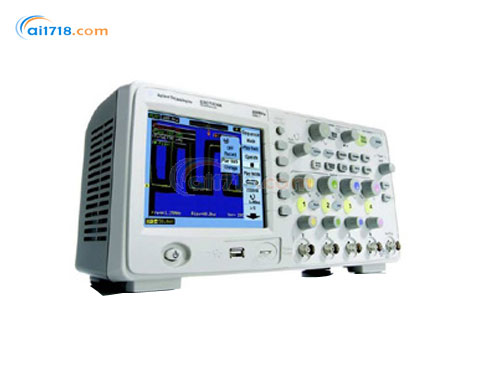

美国AGILENT(安捷伦)　DSO1004A 示波器

带宽 (-3 dB) 1,2

DSO1002A、DSO1004A: 直流至60 MHz

DSO1012A、DSO1014A: 直流至100 MHz

DSO1022A、DSO1024A: 直流至200 MHz

实时采样率:

半通道 2 GSa/秒3, 每个通道1 GSa/秒

存储器深度

半通道20 kpts 3, 每个通道10 kpts

通道数

DSO1002A、DSO1012A、DSO1022A: 2个通道

DSO1004A、DSO1014A、DSO1024A: 4个通道

垂直分辨率

8位

垂直范围

2 mV/格至10 V/格

直流增益精度1

2 mV/格至5 mV/格: ±4.0%满量程

10 mV/格至5 V/格: ±3.0%满量程

垂直缩放

垂直扩展

*大输入电压

CAT I 300 Vrms, 400 Vpk; 瞬时过压1.6 kVpk

动态范围

±6格

时基范围

DSO102xA: 1 ns/格至50 s/格

DSO101xA: 2 ns/格至50 s/格

DSO100xA: 5 ns/格至50 s/格

可选的带宽限制

20 MHz

水平模式

主模式 (Y-T)、XY、延迟缩放和滚动

输入耦合

直流、交流和接地

输入阻抗

1 MΩ ±1% in parallel with 18 pF ± 3 pF

时间量程精度

±50 ppm (0°C至30 °C)

±50 ppm+2 ppm/°C (30 °C至45°C) +5 ppm x (生产年限)

采集模式

正常           直接在屏幕上显示实时数据

平均           可在2、4、8、16、32、64、128或256中进行选择

序列           可选择1至1000个采集帧进行记录回放, 并将其存储到示波器的存储器或外部USB存储器中

峰值检测     当使用低速扫描 (低于5 µs/格) 查看信号时, 可捕获窄至10 ns的毛刺

滚动            波形显示滚动从左到右, *小水平标度设置为50 ms/ 格

插值

Sinx/x

触发耦合

AC、DC、LF抑制

触发模式

强制触发    当按下前面板键时立即进行触发

边沿触发    在任意通道的正斜率或负斜率处进行触发

视频触发    根据NTSC、PAL或SECAM视频信号进行触发

脉宽触发     当脉宽大于、等于或小于指定的时间限制 (20 ns至10 s) 时, 进行触发

交替触发     在两个非同步的活动通道上进行触发

触发源

2通道型号: 通道1、2、Ext、Ext/5、交流线 (仅用于边沿触发)

4 通道型号: 通道1、2、3、4、Ext、Ext/5、交流线 (仅用于边沿触发)

触发灵敏度

≥5 mV/格: 1格, 从直流至10 MHz; 1.5格, 从10 MHz至整个带宽

<5 mV/格: 1格, 从直流至10 MHz; 1.5格, 从10 MHz至20 MHz

光标测量

选择手动测量、自动测量或跟踪波形。选择手动测量和跟踪波形可提供水平读数

(X、∆X、1/∆Y) 和垂直读数 (Y、∆Y)

自动测量

电压       *大值、*小值、峰峰值、顶端值、底端值、幅度、平均值、RMS、过冲、前冲

时间       周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A-->B (上升沿)、

延迟A-->B (下降沿)、相位A-->B (上升沿) 和相位A-->B (下降沿)

计数器    每个通道都内置6位数字频率计数器。计数高达示波器带宽 (*大值 200 MHz)

显示所有测量

在屏幕上同时显示一个通道的所有自动测量结果

数学函数

A+B、A-B、AxB、FFT

源通道A和B可以是示波器通道1和2的任意组合 (或DSO1xx4A中的3和4)

自动定标

查找和显示所有的活动通道, 将*高编号的通道设为边沿触发模式, 设置通道的垂直灵敏度和时基,

以显示大约2个周期。要求*小电压 >20 mVpp, 1%占空比, *低频率 >50 Hz。

显示屏

5.7英寸彩色QVGA TFT LCD显示屏, 300 cd/m2背光强度

显示余辉

关闭、无限

显示类型

点、矢量

波形更新速率

400 波形/秒

内部存储器保存/调用

使用内部非易失性存储器可保存和调用10种设置、10种波形, 此外还可保存和调用1种参考波形

用来直观地进行比较。

外部存储器保存/调用

设置: STP保存和调用

波形: 保存和调用WFM, 保存采用CSV格式

参考波形: 保存和调用REF进行直观比较

图像: BMP (8位)、BMP (24位)、PNG
