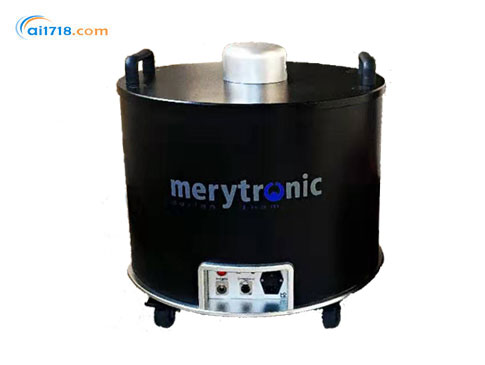

西班牙Merytronic QW-30电缆振荡波局部放电测试系统由爱仪器仪表网代理,本产品检测对象主要是35KV电缆系统。QW-30在测试现场生成的振荡波电压的峰值可以达到60KV,有效值*高到42.4KV。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
QW-30电缆振荡波局部放电测试系统简介:
•QW-30检测对象主要是35KV电缆系统。
•QW-30在测试现场生成的振荡波电压的峰值可以达到60KV,有效值*高到42.4KV。
•QW-30的体积小巧轻便,可以装在普通的行旅车中运送到任意的测试地点。
•按照被测电缆的差异,QW-30可以检测的电缆长度可到数公里之长。
QW-30可以提供以下的可靠检测
•安装不良
•因电缆布线的铺设不当引起的缺陷
•电缆配件的缺陷
•因老化造成电缆的材质变化
远远超过简单的“通过”或“不通过”的测试,振荡波电源测试是一个先进的维护工具,不仅可以提供资产管理,还让电网运转得更好。
QW-30系统配置清单
•10kV振荡波前台检测单元
•笔记本电脑
•急停开关
•校准仪
•高压连接电缆
•数据通讯线
•电源线
•放电杆
•接地线
•软件锁
•测试软件
•分析软件
Merytronic diagnostic 使用的是衰减的交流电压作为电压源,也叫OWTS。这种检测技术在现场测量时所消耗的功率非常低,测量的电缆长度可以很长,同时可以保持较高的测量精度。测量回路的频率一般在 20Hz到800Hz之间,符合标准要求。

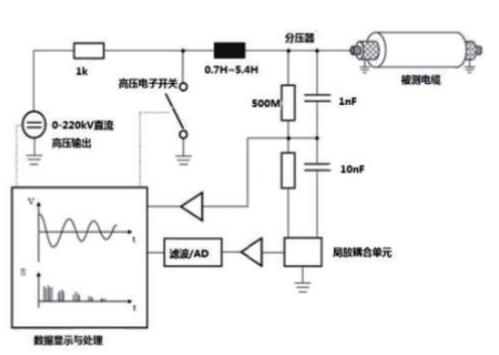

其检测电压的发生原理来自于电路理论中*基础的 LC 震荡原理:被测电缆将会被持续加压,当到达目标电压时通过高压半导体开关将电缆通过电感放电。因此在发生局部放电时*会产生相应的震荡的放电电压, 同时也可以获得电缆的损耗因子。这种交替震荡的放电 (脉冲)数量一般会达到 50 次左右,在这 50 次放电中可以将危及电网正常运行的缺陷转换成为可以测量的局部放电现象。其工作原理图如下:
QW-30电缆振荡波局部放电测试系统简介:
•QW-30检测对象主要是35KV电缆系统。
•QW-30在测试现场生成的振荡波电压的峰值可以达到60KV,有效值*高到42.4KV。
•QW-30的体积小巧轻便,可以装在普通的行旅车中运送到任意的测试地点。
•按照被测电缆的差异,QW-30可以检测的电缆长度可到数公里之长。
QW-30可以提供以下的可靠检测
•安装不良
•因电缆布线的铺设不当引起的缺陷
•电缆配件的缺陷
•因老化造成电缆的材质变化
远远超过简单的“通过”或“不通过”的测试,振荡波电源测试是一个先进的维护工具,不仅可以提供资产管理,还让电网运转得更好。
QW-30系统配置清单
•10kV振荡波前台检测单元
•笔记本电脑
•急停开关
•校准仪
•高压连接电缆
•数据通讯线
•电源线
•放电杆
•接地线
•软件锁
•测试软件
•分析软件
Merytronic diagnostic 使用的是衰减的交流电压作为电压源,也叫OWTS。这种检测技术在现场测量时所消耗的功率非常低,测量的电缆长度可以很长,同时可以保持较高的测量精度。测量回路的频率一般在 20Hz到800Hz之间,符合标准要求。
其检测电压的发生原理来自于电路理论中*基础的 LC 震荡原理:被测电缆将会被持续加压,当到达目标电压时通过高压半导体开关将电缆通过电感放电。因此在发生局部放电时*会产生相应的震荡的放电电压, 同时也可以获得电缆的损耗因子。这种交替震荡的放电 (脉冲)数量一般会达到 50 次左右,在这 50 次放电中可以将危及电网正常运行的缺陷转换成为可以测量的局部放电现象。其工作原理图如下:
技术指标 | QW-30 |
低阻尼振荡电源 |
峰值电压≥60KV 有效值≥42.4KV 振荡电流≥100A |
充电时间 | 小于8 s |
电子开关种类 | IGBT |
充电电流 | 10mA |
测试电压频率 | 20Hz~800Hz |
电缆电容 | 0.05μF-4μF |
局部放电等级测试范围 | 1pC-200nC |
局部放电定位带宽 | 150kHz-50MHz 可自动选择带宽 |
局部定位精度 | 电缆长度1% |
*长测试长度 | 5km |
介损角tanδ测试 | 0.1%~10% |
仪器总重量 | 85kg |
