德国OHV M60电缆振荡波局放测试系统由爱仪器仪表网代理,本产品针对中压电缆的检测设备M30不仅可以进行局放检测,而且也可以对局放上进行*定位。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

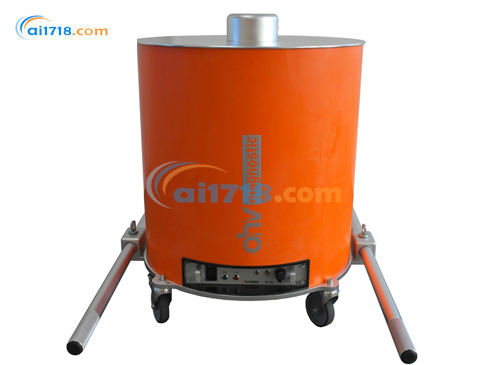

M60电缆振荡波局放测试系统产品介绍:
针对中压电缆的检测以及诊断我们针对中压电缆的检测设备M30和M60不仅可以进行局放检测,而且也可以对局放上进行*定位。
在进行局放检测的同时还可以测量损耗因子,以确定电缆绝缘的老化情况。
这意味着用户可以在*短的时间内对电缆的健康状态进行全面诊断M30检测对象主要是10kv以及15kv的电缆系统。
M30在测试现场生成的震荡波电压的峰值可以达到30kv,有效值*高到21.2kv。
设备的体积小巧轻便,可以装在普通的行旅车中运送到任意的测试地点。
按照被测电缆的差异,此设备可以检测的电缆长度可到数公里之长,而其功率需求也仅有500w。
针对20kv以及30kv电缆的测量,我们推出了M60系列。
其体积和重量仅比M30多出一些,但生成的震荡波电压峰值可高达60kv,有效值高达42.4kv。
系统参数 | OWTS M30 | OWTS M60 | |||
输出电压 | 30 kV (peak) / 21,2 kV (RMS) | 60 kV (peak) / 42,4 kV (RMS) | |||
频率范围 | 20 Hz – 1000 Hz (gem. IEC 60060-3) | ||||
被测电缆电容范围 | 0,025 µF – 5 µF | ||||
局放测量范围/分辨率 | 5 pC – 100 nC / 1 pC | ||||
测量系统的局放带宽 | 100 kHz – 500 kHz (gem. IEC 60270) | ||||
校准模式下的中间接头定位 | 已集成 | ||||
局放故障定位 | 宽带, 100 kHz – 20 MHz, | ||||
自动配置 | |||||
输入电压 | 1-phasig, 94 – 250 V, 48 – 63 Hz, 500 VA | 1-phasig, 94 – 250 V, 48 – 63 Hz, 500 VA | |||
尺寸 | 直径 | ca. 620 mm | 直径 | ca. 620 mm | |
Gewicht | Ca. 75 kg | Ca. 90 kg | |||
Transport | 铝合金起重棒 | ||||
Steuerung | 通过网线用电脑控制 | ||||
套件 | |||||
软件 | 包括 TDR, Mapping, PRPDA 模式识别 | ||||
导入其他厂家数据类型,自动报告生成器 |
-
