Megger HV DAC 200KV/300KV高压电缆振荡波局放测试系统由爱仪器仪表网代理，HV DAC 系列可用于测试新铺设的高电电缆（作为质量控制的一部分），以及对修复过的或老化的高压电缆进行状态评估。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
HV DAC 200KV/300KV高压电缆振荡波局放测试系统介绍
HV DAC-300 系统为高压阻尼振荡波局放测试系统，峰值测试电压可达 300kV。系统可对*高额定电压高达 230kV 的高压电缆进行交接试验，测试标准依据 IEC 62067 和 IEEE 400.4。此外，该系统还可用于老旧高压电缆的状态检测。
HV DAC-200 系统为高压阻尼振荡波局放测试系统，峰值测试电压达 200kV。系统可对*高额定电压高达132kV 的高压电缆进行交接试验，测试标准依据 IEC 60840 和 IEEE 400.4。此外，该系统还可用于老旧高压电缆的状态检测。
系统的主要用途为检测、评估和定位各类高压电力电缆绝缘和附件中的局部放电（PD）缺陷。局部放电现象为绝缘故障前兆的重要前兆，被广泛认为是中、高压电缆绝缘劣化的*佳“早期预*”标志之一。
DAC 阻尼振荡测试电压的频率接近于工频运行状态，所有测试结果皆可有效地用于评估，其测试有效性接近于工频试验。由于 DAC 电压具有幅值衰减特性，测试过程中可以比较方便的获取局放起始电压（PDIV）和局放终止电压（PDEV），这是评估电缆绝缘状态的重要指标。
局放是高压电缆引发击穿性故障的重要原因。对高压电缆进行离线振荡波局放测试可有助于电力资产的评估决策，判断是否维修或更换。

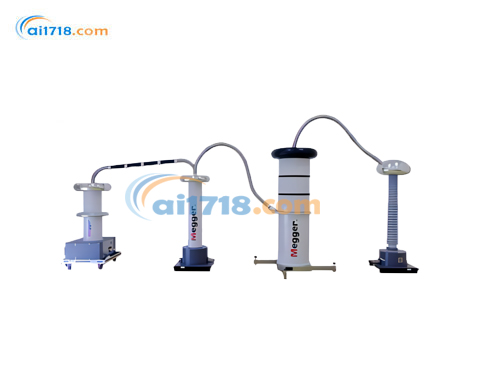

系统由高压单元和控制单元（笔记本电脑）组成。高压单元包括四个部分：高压源、高压开关、高压电感以及高压分压器。高压耦合电容和局放检测与定位单元都集成在分压器单元内。
局放测试软件具有自动引导下一步功能，特征如下：
■ 强大的电缆数据库功能
■ 全自动局放校准
■ 实时局放分析，每次加压后自动分析测试数据，测试完毕
即知测试结果
■ 一键生成测试报告
设备各部分皆放置于坚固的航空运输箱内，方便运输。
通过附选的无局放支持电容，系统还可以对短电缆进行测
试，并将测试频率控制在300Hz以内 。
系统特性
■ 可测电缆电容大
■ 结构紧凑，便于运输
■ 便于现场安装，有效适应现场天气
■ 实时局放分析，测试完毕即知测试结果
■ 测试空间小，可在小型变电站内测试
■ 低功耗
■ 击穿识别
| 订货信息 |
| 产品 订货号 |
| HV DAC-300 138315400-S |
| 可选配置： |
| SC 30020,支持电容200 kV,20 nF 1010835 |
| 高压连接电缆DN 1505m 2005455 |
| 高压连接电缆DN 1507.5 m 2006458 |
| 高压连接电缆DN 15010 m 2006459 |
| 高压连接电缆DN 15010 m 2010058 |
| 附件箱3(用于放置*长10m的高压连接电缆(DN 150)) 90014144 |
| 附件箱4(用于放置*长5m的高压连接电缆(DN 150)) 90014146 |
订货信息
产品
订货号
HV DAC-200
1006485-S
可选配置：:
SC20020,支持电容200 kV,20 nF
1010834
高压连接电缆DN1005m
2006462
高压连接电缆DN1007.5m
2006461
高压连接电缆DN10010m
2006463
高压连接电缆DN10015m
2012943
附件箱3(用于放置*长15m的高压连接电缆(DN 100))
90014144
附件箱4(用于放置*长7.5m的高压连接电缆(DN 100))
90014146
| HV DAC-200/300KV参数 | |||
| 测试电压 | |||
| DAC 200 | 18…141KV 有效值/25…200kV 值 | ||
| DAC 300 |
18 … 212 kV有效值 / 25 ... 300 kV峰值 |
||
| 精度 | ±1% | ||
| 分辨率 | 0.1kV | ||
| 频率范围 | 20Hz.…300Hz | ||
| 可测电缆电容 | 0.035μF .…8μF|200 kV 值 | ||
| 充电电流 | 20mA | ||
| 局放灵敏度范围 | 2pc …100nC(符合 IEC60270) | ||
| 系统内部噪音水平 | <2pC | ||
| 局放脉冲重复率 | 100 kHz | ||
| 高压耦合电容 | 20 nF | ||
| 局放定位 | |||
| 测试范围 | 0.…16,000m/V/2=80m/μs | ||
| 半波速 | 50 .…120m/μs | ||
| 采样频率 | 125 MHz(8ns) | ||
| 带宽 | 3/25 MHz(自动切换) | ||
| 测试精度 | 电缆长度的1% | ||
| 分辨率 | ±1pC/±1m | ||
| 滤波 | 模拟滤波和数字滤波 | ||
| 电源 | 400V±10%,3 相，50/60Hz,4 kVA | ||
| 温度 | |||
| 工作温度 | 0°℃.…55℃ | ||
| 存储温度 | -20 ℃ …70℃ | ||
| 相对湿度 | 93%at 30℃(非冷凝) | ||
| 防护等级 | IP00 | ||
| 重量 | 约1050kg (含航空运输箱) 300kv：1350kg(含航空运输箱) | ||
| 系统组成 | |||
| 单元1 | 高压源 | ||
| 单元2 | 高压开关 | ||
| 单元3 | 高压电感(3部分) | ||
| 单元4 | 高压分压器/局放采集单元 | ||
| 单元5 | 附件箱1 | ||
| 单元6 | 附件箱2 | ||
-
