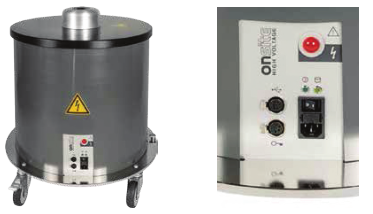

瑞士onsite MV系列中/高压电缆振荡波耐压及局放测试系统由爱仪器仪表网代理,本产品可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV),同时通过测试电压的衰减振幅,可以很容易地测定电缆介损。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
MV系列中/高压电缆振荡波耐压及局放测试系统简介:
•MV30电缆阻尼振荡波测试系统可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV),同时通过测试电压的衰减振幅,可以很容易地测定电缆介损
•MV系列根据建议的测试电压等级进行测试(依据相关的IEC、IEEE与CIGRE标准及指导方针),DAC测试可评估整个电缆系统绝缘是否完好(无瑕疵及无老化),以及是否能耐受一个较高的电压水平
MV系列中/高压电缆振荡波耐压及局放测试系统特点:
•MV系列测试频率接近 50Hz工频电压,测试结果对应于实际运行状态
•MV系列便携式设计,重量轻,现场安装简单
•MV系列测试时间极短(几百毫秒),为无损的测试方法
•MV系列适用于新敷设电缆的测试
•MV系列局放量的校准依据 IEC 60270标准
•运行电缆的测试和诊断
•MV系列采用无线局域网(WLAN)进行控制和通讯,操作安全
•PD-pattern 局放指纹的测量
•局放检测与局放点定位技术相结合
•局放脉冲的识别
•MV系列同时可测量介损和电缆电容等参数
•TDR 用于局放脉冲的测量
•MV系列自动调节系统参数来优化测量的灵敏度
•MV系列带有接头定位功能的自动校准模式
•可生成直观的局放分布图表和测试报告
•PD 局放定位
•多点局放的测量
•介损测量
电力电缆振荡波测试系统的功能和用途
•DAC振荡波电缆局部放电检测和定位技术,是目前国际上应用比较广泛的能够有效检测和定位10kV-220kV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术,针对投运前的电缆和运行时间较长的老旧电缆进行检测,可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生
•用于电力电缆的交接试验:排查电缆运输或者安装过程中可能存在的隐患,确保线路投运的安全可靠性
•用于电力电缆的预试试验:确认电缆终端头和中间接头在维修安装后的质量
•运行电缆的状态诊断:通过对电力电缆局放和介质损耗的测量,估算运行电缆的状态,
•判定长时间运行后电缆的绝缘状况,从而科学安排检修,提供电缆的运行效率和可靠性
•有效检测出电缆的各种局部缺陷并对其进行准确定位。
•目前已经有数百台阻尼震荡波测试系统应用于上的许多供电部门。在欧洲,阻尼震荡波测试在德国、荷兰、波兰等*得到了很好的应用。在亚洲,新加坡新能源电网有限公司利用阻尼震荡波测试系统对配电网络进行状态检测,使供电可靠性得到了很大提高
电缆振荡波局放系统应用和测试案例:
•振荡波频率:75Hz
•电缆电容量:0.8uF;
•PD (IEC 60270) 背景噪音<5pC
•运行记录:电缆头运行6 年中故障
•(IEC 60840振荡波测试过程中PDIV > U0 ,L3 PD (up to 200pC)
•1.3 倍U 0 ,50 个振荡电压,没有击穿,
•但是接头2局放超过1000pC
•更换接头2后,1.3 倍U0 无局放
MV系列中/高压电缆振荡波耐压及局放测试系统简介:
•MV30电缆阻尼振荡波测试系统可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV),同时通过测试电压的衰减振幅,可以很容易地测定电缆介损
•MV系列根据建议的测试电压等级进行测试(依据相关的IEC、IEEE与CIGRE标准及指导方针),DAC测试可评估整个电缆系统绝缘是否完好(无瑕疵及无老化),以及是否能耐受一个较高的电压水平
MV系列中/高压电缆振荡波耐压及局放测试系统特点:
•MV系列测试频率接近 50Hz工频电压,测试结果对应于实际运行状态
•MV系列便携式设计,重量轻,现场安装简单
•MV系列测试时间极短(几百毫秒),为无损的测试方法
•MV系列适用于新敷设电缆的测试
•MV系列局放量的校准依据 IEC 60270标准
•运行电缆的测试和诊断
•MV系列采用无线局域网(WLAN)进行控制和通讯,操作安全
•PD-pattern 局放指纹的测量
•局放检测与局放点定位技术相结合
•局放脉冲的识别
•MV系列同时可测量介损和电缆电容等参数
•TDR 用于局放脉冲的测量
•MV系列自动调节系统参数来优化测量的灵敏度
•MV系列带有接头定位功能的自动校准模式
•可生成直观的局放分布图表和测试报告
•PD 局放定位
•多点局放的测量
•介损测量
电力电缆振荡波测试系统的功能和用途
•DAC振荡波电缆局部放电检测和定位技术,是目前国际上应用比较广泛的能够有效检测和定位10kV-220kV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术,针对投运前的电缆和运行时间较长的老旧电缆进行检测,可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生
•用于电力电缆的交接试验:排查电缆运输或者安装过程中可能存在的隐患,确保线路投运的安全可靠性
•用于电力电缆的预试试验:确认电缆终端头和中间接头在维修安装后的质量
•运行电缆的状态诊断:通过对电力电缆局放和介质损耗的测量,估算运行电缆的状态,
•判定长时间运行后电缆的绝缘状况,从而科学安排检修,提供电缆的运行效率和可靠性
•有效检测出电缆的各种局部缺陷并对其进行准确定位。
•目前已经有数百台阻尼震荡波测试系统应用于上的许多供电部门。在欧洲,阻尼震荡波测试在德国、荷兰、波兰等*得到了很好的应用。在亚洲,新加坡新能源电网有限公司利用阻尼震荡波测试系统对配电网络进行状态检测,使供电可靠性得到了很大提高
电缆振荡波局放系统应用和测试案例:
•振荡波频率:75Hz
•电缆电容量:0.8uF;
•PD (IEC 60270) 背景噪音<5pC
•运行记录:电缆头运行6 年中故障
•(IEC 60840振荡波测试过程中PDIV > U0 ,L3 PD (up to 200pC)
•1.3 倍U 0 ,50 个振荡电压,没有击穿,
•但是接头2局放超过1000pC
•更换接头2后,1.3 倍U0 无局放
高压电缆测试参数/型号 | MV30(适用于30kV电缆) | MV60(适用于10-35kV电缆) | |
输出测试电压 | 30kVpeak/21.2kVrms | 60kVpeak/42.4kV rms | |
线圈电感值 | 0.75H | 2.5H | |
线圈电阻值 | 16Ω | 32Ω | |
振荡电压频率 | 20-300Hz依照标准,20-1000Hz系统容量 | ||
高压开关 | LTT | ||
待测电缆电容范围 | 0.08-5μF | 0.035-5μF | |
高压充电电流 | 12mA | 6mA | |
嵌入式系统控制器 | Celeron M, XPE, 2GB闪存 | ||
RAM | 1025MB | ||
数据采集 | 内置100MHz DAQ, 8位 | ||
系统重量(不含包装箱) | <68kg | 90kg | |
校正模式 | 自动/手动 | ||
局放测量量程(IEC标准) |
1pC-100nC, 显示量程:10,20,50,100,200, 500,1000,2000,5000,10000,20000,50000,100000pC |
||
局放测量精度 | 1pC | ||
局放定位功能(频宽) |
150kHz-20MHz典型值,150kHz-50MHz系统容量,范围宽广, 可根据电缆长度自动调整频宽。 |
||
PD定位精度 | 0.1米 | ||
介质损耗读值开始电压 | >4kV | >8kV | |
全自动PD校正器 | 支持WIFI(可选) | ||
DAC输出后的直接TDR测量 | 软件套装(可选) | ||
*小测试电压 | 900V | 2000V | |
TDR校正模式下接头定位 | 内置 | ||
介损测量范围 | 0.1% -5% | ||
控制操作 | WLAN 802.11g | ||
操作界面 | 笔记本电脑远程控制 | ||
分析软件 | DAC诊断软件包:全面的查看处理、分析及报告DAC测量数据 |
