美国DOBLE道波 RFD-200 S3继电器测试仪-爱仪器仪表网

美国DOBLE道波 RFD-200 S3继电器测试仪由爱仪器仪表网代理，本产品是便携式继电器测试仪，可在其操作装置中对机电，电子和基于微处理器的保护继电器进行性能验证测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

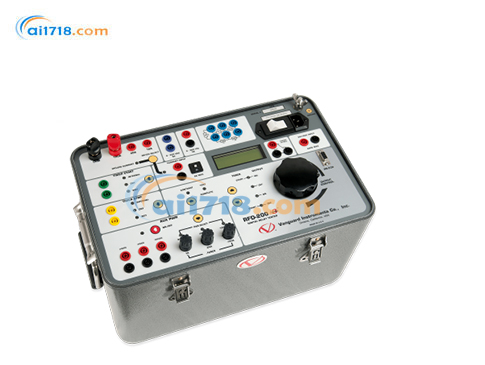

RFD-200 S3

RFD-200 S3继电器测试仪产品简介：
•RFD-200 S3继电器测试仪是便携式继电器测试仪，可在其操作装置中对机电，电子和基于微处理器的保护继电器进行性能验证测试
•RFD-200 S3继电器测试仪是一款坚固耐用的测试仪，适用于测试在室内和室外环境下运行的各种保护继电器
•RFD-200 S3继电器测试仪的人体工程学设计和直观的控制面板布局使其非常适合未经培训或几乎没有培训的初次使用者

RFD-200 S3继电器测试仪产品特点：
•内置计时器以周期和毫秒为单位显示接触时间
•具有3个输出的交流电流源（10A，40A，100A）
•一组常开/常闭干触点，在启动测试时会改变状态
•交流电压源，用于测试高达250 Vac的继电器
•直流电压源（0 – 300 Vdc）
•电压表输入（0 – 600 V输入范围）
•三个电源（24 Vdc，48 Vdc，124 Vdc）

•内置功率电阻

RFD-200 S3继电器测试仪产品概述

内置计时器
RFD-200 S3 的数字计时器，配备了独立的启动和停表触发输入功能，可以用来测量事件转换的时间，以及以毫秒和周波为单位来显示所经历的时间。RFD-200 S3 的计时器有三种不同的触发输入 —— 内部触发、干接点和湿接点。内部触发可以通过应用的传感或者电压源 / 电流源的消失来启动或停止计时器。干接点可以通过检测干接点输入状态的变化来触发计时器。同样，湿触点可以通过检测电压输入状态的变化来触发计时器。因此，这三种输入可以通过仪器电压源 / 电流源的有无或者电压 / 电流的状态变化来触发计时器。
RFD-200 S3 是一款便携式继电保护测试仪，能够为电磁型继电器、电子型继电器以及微机型继电器等提供性能验证测试。RFD-200 S3 很坚固，很适合在室内和室外环境中对各种各样的保护继电器进行测试。该仪器的人体工学设计和直观的控制面板布局，使得它很适合那些很少或根本没有受过培训的新手用户。

交流电流源
一个交流电源有三种不同输出（10 安 / 40 安 / 100 安），能够给继电器提供测试电流。该电流源输出能够被编辑成与 RFD-200 S3 的计时器同步。测试结束后，测试电流读数能够被锁定并显示在液晶显示屏上，这个特性可以减少继电器线圈过热的可能性。

RFD-200 S3 接线方式

辅助输出接点
当测试启动时，一套常开 / 常闭干接点会改变状态。

交流电压源
一个交流电压源用来测试继电器时交流电压可达 250 伏。该交流电压源输出可以被编辑成与 RFD-200 S3 的计时器同步。

直流电压源
有一个直流电压源可用，大小为直流电压 0–300 伏。该直流电压源也可以被编辑成与 RFD-200 S3 的计时器同步。

电压表
RFD-200 S3 上有一个电压表可用，电压输入范围为 0 - 600 伏。

电流表
测试电流能显示在仪器的背光液晶显示屏上，该显示屏在强光和弱光环境下均可见。电流的测量范围为 0.00-250 安培。一个二次电流表也是可用的，而且可以用来测量外部电流输入的大小。外部电流输入*大规定为 6 安培，且受一个开关保护。

辅助交流 / 直流供电电源
RFD-200 S3 提供三种供电电源（直流电压 24 伏 / 直流电压 48 伏 / 直流电压 124 伏），用来给固态继电器或微机型继电器供电。

内置电力电阻器
RFD-200 S3 配备了内置的电力电阻器，用来精调电流的大小。

订购信息

型号	描述
9032-UC	110 伏 RFD-200 S3 主机和电缆
9082-UC	220 伏 RFD-200 S3 主机和电缆

RFD-200 S3 技术规范

物理规格	尺寸: 17 英寸长 x 12.5 英寸宽 x 12 英寸高 (42.7 厘米 x 32.0 厘米 x 30.5 厘米) 重量: 35 磅 (15.9 公斤)	装置电源	交流 100 -120 伏或交流 200 -240 伏 (工厂提前预设), 50/60 赫兹
安培表输入范围	内部输入范围: 0-250 安；精度：读数的 2% ±10 毫安，外部交流输入范围: 0-6 安；精度：读数的 1% ±10 毫安；外部直流输入范围: 0-6 安；精度：读数的 0.5% ±1 计数测量方法：交流的真有效值	伏特表输入范围	0-600.0 伏；交流精度：读数的 1% ±1 计数；直流精度：读数的 0.5% ±1 计数测量方法：交流的真有效值
电力电阻器	5 欧 / 50 瓦，10 欧 / 50 瓦，25 欧 / 50 瓦，100 欧 / 50 瓦，500 欧 / 50 瓦	干接点输出	3 安，交流 240 伏或直流 120 伏
辅助电源	直流 24 伏 @ 1 安培；直流 48 伏 @ 0.25 安培；直流 124 伏 @ 0.125 安培	安全性	满足 IEC 61010 (1995), UL 61010A-1 和 CSA-C22.2 标准
温度	工作: -10 - +50 摄氏度 (+15 - +122 华氏度) 贮藏: -30 - +70 摄氏度 (- 22 - +158 华氏度)	湿度	90% 相对湿度 @ 40 摄氏度 (104 华氏度), 非冷凝
电缆	配备了整套测试引线	海拔	2,000 米 (6,562 英尺) 完全符合安全规范
可选项	运输箱变压器有载分接开关遥控装置	质保期	一年的零部件和人工

注意：以上规范在正常电压和环境温度 25 摄氏度 (+77 华氏度) 有效。规范如有变更，恕不另行通知。

计时器秒显示

(以秒和周波为单位 - 50/60 赫兹可编辑)

范围	分辨率	精度
0 to 9.999 秒	1 毫秒	±(1 毫秒 + 0.01%)
10.00 to 99.99 秒	10 毫秒	±(10 毫秒 + 0.01%)
100.00 to 999.999 秒	100 毫秒	±(100 毫秒 + 0.01%)

计时器周波显示

范围	分辨率	精度
0 to 9.999 周波	0.1 周波	±(0.1 周波 + 0.01%)
1,000 to 49,999 周波 / 50 赫兹	1 周波	±(1 周波 + 0.01%)

交流电流输出

范围	空载电压	有载电压	有载电流	有载 / 空载时间
10 安培	交流 90 伏	交流 75 伏	10 安培	2 分钟 / 15 分钟
40 安培	交流 25 伏	交流 20 伏	40 安培	1 分钟 / 15 分钟
100 安培	交流 10 伏	交流 7.25 伏	100 安培	1 分钟 / 15 分钟
100 安培	交流 10 伏	交流 3 伏	250 安培	1 秒钟 / 5 分钟

交流电压输出

范围	空载电压	有载电压	有载电流	有载 / 空载时间
交流 250 伏	交流 260 伏	交流 240 伏	3 安培	10 分钟 / 45 分钟

直流电压输出

范围	空载电压	有载电压	有载电流	有载 / 空载时间
直流 300 伏	直流 300 伏	直流 250 伏	2 安培	10 分钟 / 45 分钟

RFD-200 S3 技术规格

物理规格	尺寸: 17 英寸长 x 12.5 英寸宽 x 12 英寸高 (42.7 厘米 x 32.0 厘米 x 30.5 厘米) 重量: 35 磅 (15.9 公斤)	装置电源	交流 100 -120 伏或交流 200 -240 伏 (工厂提前预设), 50/60 赫兹
安培表输入范围	内部输入范围: 0-250 安；精度：读数的 2% ±10 毫安，外部交流输入范围: 0-6 安；精度：读数的 1% ±10 毫安；外部直流输入范围: 0-6 安；精度：读数的 0.5% ±1 计数测量方法：交流的真有效值	伏特表输入范围	0-600.0 伏；交流精度：读数的 1% ±1 计数；直流精度：读数的 0.5% ±1 计数测量方法：交流的真有效值
电力电阻器	5 欧 / 50 瓦，10 欧 / 50 瓦，25 欧 / 50 瓦，100 欧 / 50 瓦，500 欧 / 50 瓦	干接点输出	3 安，交流 240 伏或直流 120 伏
辅助电源	直流 24 伏 @ 1 安培；直流 48 伏 @ 0.25 安培；直流 124 伏 @ 0.125 安培	安全性	满足 IEC 61010 (1995), UL 61010A-1 和 CSA-C22.2 标准
温度	工作: -10 - +50 摄氏度 (+15 - +122 华氏度) 贮藏: -30 - +70 摄氏度 (- 22 - +158 华氏度)	湿度	90% 相对湿度 @ 40 摄氏度 (104 华氏度), 非冷凝
电缆	配备了整套测试引线	海拔	2,000 米 (6,562 英尺) 完全符合安全规范
可选项	运输箱变压器有载分接开关遥控装置	质保期	一年的零部件和人工
