美国DOBLE道波 MTS-5100保护继电器测试系统-爱仪器仪表网

美国DOBLE道波 MTS-5100保护继电器测试系统由爱仪器仪表网代理，本产品是一款多功能继电器测试仪，具有直接的前面板接口，可以正常使用所有功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

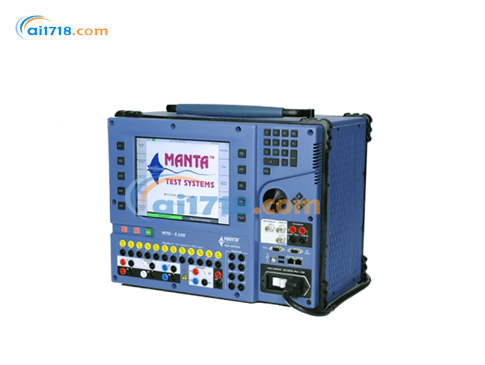

MTS-5100

•MTS-5100保护继电器测试系统是一款多功能继电器测试仪，具有直接的前面板接口，可以正常使用所有功能
•MTS-5100保护继电器测试系统是理想的集成系统，用于测试和校准保护与控制继电器，模拟电源系统现象以及验证电压，电流，相位和功率传感器

MTS-5100保护继电器测试系统产品特点：
•10.1英寸大显示屏
•六路AC / DC电流
•四个AC / DC电压
•12触点/ 0-250Vrms电压输入
•四个触点输出
•传感器电压/输入
•GPS输入（包括天线）
•IRIG输入，IRIG输出

•IEEE 61850 GOOSE消息传递

MTS-5100 继电保护测试系统规格说明书

功能特性

功能	描述
任意调节	所有输出幅值和相位角独立调节与显示；所有输出参数可离线设置；通过连续旋钮或数字键盘调节
多相调节	多相方式控制交流输出幅值、角度和频率；通过单一参数调节线电压、电流和相位角；故障量旋转功能提升三相测试效率
参数显示	所有幅值 / 角度 / 频率参数数字显示；计算机控制时实时更新显示
状态序列	时间测量（0-99999 秒 / 0-99999 周波）；事件顺序记录（分辨率 0.1ms）
波形回放	支持 IEEE C37.111 COMTRADE 格式文件；模拟和数字波形复现；前面板界面完成通道分配和缩放；内部波形存储器回放
时间测量	5 个计时器；精度 ±0.5ppm 读数 ±50μs；分辨率：<1 秒时 0.1ms，≥1 秒时 1ms
波形捕获	12 通道示波器功能（输入 1-12）
继电保护量显示	零序电压、正序电压、负序电压；阻抗（正序三相、相间或相地）；伏赫比、不平衡度、功率、阻抗比
时间 / 相位 / 频率同步	多台仪器相位、频率和时间同步；斜率设置：电流 / 电压 ±100000A/s/V/s，相位角 ±9000.0°/s，频率 ±20.00Hz/s
继电保护测试模式	同步 / 同期检查、差动、过流、重合闸、距离、仪表和变送器测试
自动控制	所有功能通过 RS-232 和以太网接口控制
用户配置	可配置系统频率、线电压、相序、相位命名、显示颜色、直流电压和通信参数

输出参数

类型	规格
AC/DC 电流输出	6 相交流：0-30 Arms/0-60 Arms/0-180 Arms/0-5 A；3 相交流；单相交流；直流；*大输出功率：6 相交流 450VA / 相，3 相交流 3×900VA，单相交流 2400VA，直流 60W；精度：>5% 量程时，0.25% 设定值或 10mArms（15mAdc）；分辨率：0.001 Arms；谐波叠加：2-50 次谐波，0-50%；带宽：3kHz；噪声失真：<1%（>3% 量程）
AC 输出 - 频率 / 相位	频率范围：10-3000Hz；分辨率：0.001Hz；精度：无 GPS 时 <±1ppm，有 GPS 时 <±1μs；相位角范围：0-359.99°；分辨率：0.01°；精度：<±0.25°（保证值），<±0.10°（典型值）
IRIG-B 输出	类型：5V TTL，隔离；连接器：BNC
AC/DC 电压输出	3 相交流：0-250 Vrms；单相交流：0-750 Vrms；直流：0-350 V；*大输出功率：3 相交流 3×85VA，单相交流 250VA，直流 100W / 相；精度：>5% 量程时，0.15% 设定值或 10 mVrms；分辨率：0.01 Vrms；谐波叠加：2-50 次谐波，0-50%；带宽：3kHz；噪声失真：<0.5%（保证值），<0.2%（典型值）
第四路电压输出	范围：10-350 Vdc，0-250 Vrms；*大功率：150 W/200 VA；电流：0.5 Arms（连续），1.5 Apk（浪涌）；精度：>1% 量程时，0.15% 设定值或 10 mVrms；分辨率：0.01 V；噪声失真：<0.5%（保证值），<0.2%（典型值）
接点输出	类型：4×Form A；额定值：5 A/240 VAC，0.4 A/300 VDC；隔离：独立隔离；功能：52A、52B、解锁、允许；动作延时：6.0-9999.9 ms 可编程

输入参数

类型	规格
模拟量输入	范围：0-±10 Vdc 或 0-±20 mAdc；精度：0.1% 读数或 0.05% 量程；连接器：4mm 香蕉头
接点 / 电压输入	12 通道干接点或交直流电压；电压范围：±300 Vdc，0-225 Vac；精度：±1.5% 读数 ±0.5% 量程；阈值范围：0.1V-250V；阈值分辨率：0.1V；防抖时间：0.0-999.9 ms 可编程；隔离：独立隔离

其他参数

项目	规格
通信接口	2×USB 2.0（A 型），1×USB 2.0（B 型，可选），10/100/1000 Base-TX 以太网（支持 IEC-61850），RS-232（9600-115200 波特率）
物理特性	重量：49 lbs（22.2 kg）；尺寸：18.9×14.5×11.7 英寸（48.0×36.8×29.7 cm）；工作温度：-10°C 至 50°C；存储温度：-30°C 至 70°C；相对湿度：5%-90%（无冷凝）
配件	前面板保护盖、防水运输箱、手册、GPS 天线（100’延长线）、电源线、应用软件（RapidReporter®、Remote Console）

MTS-5100 继电保护测试系统产品规格

功能特性

功能	描述
任意调节	所有输出幅值和相位角独立调节与显示；所有输出参数可离线设置；通过连续旋钮或数字键盘调节
多相调节	多相方式控制交流输出幅值、角度和频率；通过单一参数调节线电压、电流和相位角；故障量旋转功能提升三相测试效率
参数显示	所有幅值 / 角度 / 频率参数数字显示；计算机控制时实时更新显示
状态序列	时间测量（0-99999 秒 / 0-99999 周波）；事件顺序记录（分辨率 0.1ms）
波形回放	支持 IEEE C37.111 COMTRADE 格式文件；模拟和数字波形复现；前面板界面完成通道分配和缩放；内部波形存储器回放
时间测量	5 个计时器；精度 ±0.5ppm 读数 ±50μs；分辨率：<1 秒时 0.1ms，≥1 秒时 1ms
波形捕获	12 通道示波器功能（输入 1-12）
继电保护量显示	零序电压、正序电压、负序电压；阻抗（正序三相、相间或相地）；伏赫比、不平衡度、功率、阻抗比
时间 / 相位 / 频率同步	多台仪器相位、频率和时间同步；斜率设置：电流 / 电压 ±100000A/s/V/s，相位角 ±9000.0°/s，频率 ±20.00Hz/s
继电保护测试模式	同步 / 同期检查、差动、过流、重合闸、距离、仪表和变送器测试
自动控制	所有功能通过 RS-232 和以太网接口控制
用户配置	可配置系统频率、线电压、相序、相位命名、显示颜色、直流电压和通信参数
	MTS-5100参数文档

输出参数

类型	规格
AC/DC 电流输出	6 相交流：0-30 Arms/0-60 Arms/0-180 Arms/0-5 A；3 相交流；单相交流；直流；*大输出功率：6 相交流 450VA / 相，3 相交流 3×900VA，单相交流 2400VA，直流 60W；精度：>5% 量程时，0.25% 设定值或 10mArms（15mAdc）；分辨率：0.001 Arms；谐波叠加：2-50 次谐波，0-50%；带宽：3kHz；噪声失真：<1%（>3% 量程）
AC 输出 - 频率 / 相位	频率范围：10-3000Hz；分辨率：0.001Hz；精度：无 GPS 时 <±1ppm，有 GPS 时 <±1μs；相位角范围：0-359.99°；分辨率：0.01°；精度：<±0.25°（保证值），<±0.10°（典型值）
IRIG-B 输出	类型：5V TTL，隔离；连接器：BNC
AC/DC 电压输出	3 相交流：0-250 Vrms；单相交流：0-750 Vrms；直流：0-350 V；*大输出功率：3 相交流 3×85VA，单相交流 250VA，直流 100W / 相；精度：>5% 量程时，0.15% 设定值或 10 mVrms；分辨率：0.01 Vrms；谐波叠加：2-50 次谐波，0-50%；带宽：3kHz；噪声失真：<0.5%（保证值），<0.2%（典型值）
第四路电压输出	范围：10-350 Vdc，0-250 Vrms；*大功率：150 W/200 VA；电流：0.5 Arms（连续），1.5 Apk（浪涌）；精度：>1% 量程时，0.15% 设定值或 10 mVrms；分辨率：0.01 V；噪声失真：<0.5%（保证值），<0.2%（典型值）
接点输出	类型：4×Form A；额定值：5 A/240 VAC，0.4 A/300 VDC；隔离：独立隔离；功能：52A、52B、解锁、允许；动作延时：6.0-9999.9 ms 可编程

输入参数

类型	规格
模拟量输入	范围：0-±10 Vdc 或 0-±20 mAdc；精度：0.1% 读数或 0.05% 量程；连接器：4mm 香蕉头
接点 / 电压输入	12 通道干接点或交直流电压；电压范围：±300 Vdc，0-225 Vac；精度：±1.5% 读数 ±0.5% 量程；阈值范围：0.1V-250V；阈值分辨率：0.1V；防抖时间：0.0-999.9 ms 可编程；隔离：独立隔离

其他参数

项目	规格
通信接口	2×USB 2.0（A 型），1×USB 2.0（B 型，可选），10/100/1000 Base-TX 以太网（支持 IEC-61850），RS-232（9600-115200 波特率）
物理特性	重量：49 lbs（22.2 kg）；尺寸：18.9×14.5×11.7 英寸（48.0×36.8×29.7 cm）；工作温度：-10°C 至 50°C；存储温度：-30°C 至 70°C；相对湿度：5%-90%（无冷凝）
配件	前面板保护盖、防水运输箱、手册、GPS 天线（100’延长线）、电源线、应用软件（RapidReporter®、Remote Console）
