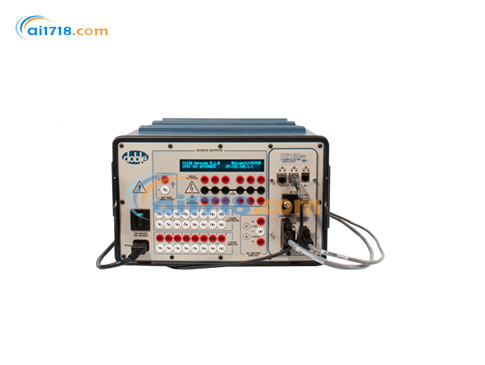

美国DOBLE道波 F6150sv保护继电器测试仪-爱仪器仪表网

美国DOBLE道波 F6150sv保护继电器测试仪由爱仪器仪表网代理，本产品是用于测试基于IEC 61850的保护设备和方案的通用解决方案。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

F6150sv保护继电器测试仪产品简介：
•F6150sv保护继电器测试仪执行简单到复杂的测试
•F6150sv保护继电器测试仪具有市场上所有测试仪中高的输出电流–全部都在一个盒子中
•F6150sv保护继电器测试仪满足您所有的测试和预算需求，提供不同的配置
•F6150sv保护继电器测试仪使用采样值和GOOSE消息在过程总线级别和站总线级别测试基于IEC 61850的系统

F6150sv保护继电器测试仪产品特点：
•具备Wi-Fi功能（可选）
•模拟（发布）并订阅涉及多个IED的IEC 61850 GOOSE消息（需要F6860 GSE Configurator选项）
•对高负荷（机电），固态和基于微处理器的继电器执行标准的继电器校准和验证测试
•以*大额定电流提供具有电阻，电感和电容负载的全VA功率。F6005增强额定值选件提供以下范围：（6 x 35、3 x 70、1 x 210 A）。
•执行状态仿真和瞬态测试
•测试0.2级计量CT和传感器
•通过GPS时间同步对基于通信的方案进行端到端测试
•*多可配置12个*模拟信号源（六个电压，六个电流），用于复杂继电器方案的基准测试和概念验证测试
•从许多具有各种功率水平和复杂性的仪器模型中进行选择。根据您的测试和预算要求选择*佳解决方案。
•我们的继电保护测试设备的坚固结构和经过验证的*新设计为实验室提供了准确性，同时又不影响现场性能
•方便的前面板显示屏可显示测试期间的有效电压/电流幅度和相位值

F6150sv产品规格

功能	描述
IEC 61850 模拟	通过一个光纤端口和一个铜缆（RJ45）端口模拟三路 IEC 61850 9-2LE 采样值数据流（需 F6870 采样值选件）
GOOSE 报文处理	模拟（发布）和订阅涉及多个 IED 的 IEC 61850 GOOSE 报文（需 F6860 GSE 配置器选件）
继电器测试	对高负载（机电式）、固态和微机型继电器进行标准校准和验证测试
负载能力	在额定*大电流下提供全视在功率（VA），支持阻性、感性和容性负载。F6005 增强额定选件提供以下范围：（6×35 A, 3×70 A, 1×210 A）
状态模拟与暂态测试	执行状态模拟和暂态测试
互感器测试	测试 0.2 级计量 CT 和变送器
端到端通信测试	结合 GPS 时间同步，对基于通信的方案进行端到端测试
多源配置	多 12 路模拟源（6 电压、6 电流），适用于复杂继电保护方案的台架测试和概念验证测试
	F6150sv参数文档

型号对比

型号	F6150sv	F6150sv-SGD	F6150sv-IEC
描述	旗舰型号	电网配电型号	IEC 专用型号
应用	测试基于 IEC 61850 的保护装置及方案	测试基于 IEC 61850 的保护装置及方案；使用低电平源测试 IntelliRupter® PulseCloser® 故障断路器及其他设备	测试基于 IEC 61850 的保护装置及方案；测试数字三相系统
技术亮点	- 多 12 路模拟源随时可用 - 6 个 AC/DC 放大器：3×150 VA 电压，3×150/225 VA 电流 - AC 电压：(1×600 V), (3×300 V), (6×150 V) - AC 电流：(1×120 A), (2×60 A), (4×30 A) - 每个 150 VA 电压 / 电流放大器可拆分为 2×75 VA 源，总计 12 路	- *多 12 路低级模拟源随时可用 - 6 个 AC/DC 放大器：3×150 VA 电压，3×150/225 VA 电流 - AC 电压：(1×600 V), (2×300 V), (4×150 V) - AC 电流：(1×180 A), (3×60 A), (6×30 A) - 每个 150 VA 电压 / 电流放大器可拆分为 2×75 VA 源，总计 8 路	- 多 8 路模拟源随时可用 - 4 个 AC/DC 放大器：2×150 VA 电压，2×175/262.5 VA 电流 - AC 电压：(1×600 V), (3×300 V), (6×150 V) - AC 电流：(1×210 A), (3×70 A), (6×35 A) - 每个 175/262.5 VA 电流放大器可拆分为 2×87.5/131.25 VA 源，总计 6 路
技术细节	- 每个 175/262.5 VA 电流源可组合为 1×525/787.5 VA 源或 1×175/262.5 VA + 1×350/525 VA 源	- 每个 175/262.5 VA 电流源可组合为 1×350/525 VA 源	- AC 电流：(1×140 A), (2×70 A), (4×35 A)
