产品简介:

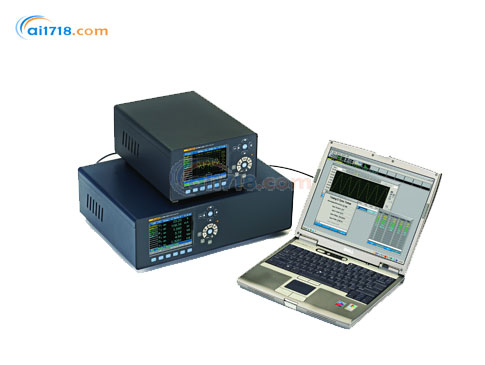

•结构紧凑的Fluke Norma 4000CN 多功能功率分析仪广泛应用从低频、工频设备到变频器的功率测量
•能够准确测量单相或三相电流和电压,计算功率以及进行谐波分析,从而帮助电机、照明、变压器、逆变器、变频器、家用电器、疗设备的开发、测试和质量检验工程师更高效的去完成工作
•完整地测量电气和机械功率值,准确度达0.2%。通过详尽地频谱分析和动态扭矩计算,可准确计算电机效率
•准确的测量输入和输出电气参数,特别是输出PWM波形的功率值
•高达2MHz的带宽,以及同类产品中较高的341KHz采样率,可详尽分析整流器输出信号,独有的分流器技术能够在非常高的频率下进行功率测量
•同步测量3相功率,即使在非常低的功率因数下,亦可以准确进行空载和负载损耗测量等
•在现代化汽车的开发阶段详细分析已安装的所有电气和机械零件,帮助降低油耗或提高电动汽车的行使里程
•同步测量电气输入和机械输出,提供了关于个体零件以及整个驱动系统的效率和损耗的数据
•非常高的带宽,能够在开关电源的开关链路上全面、准确地测量功率。独有的同轴分流器技术为数百kHz的频率提供了精密的结果
•宽测量带宽与宽动态范围相组合,能够对中继电路中的高开关频率充电泵进行精密测量
•在非常低的功率因数下测量功率,并在非常小的损耗角下根据电压和电流计算tan d
•快速傅里叶变换(FFT) 计算谐波并以图形标识。*多可同时显示3个谐波频谱。被测值:每相U、I和P。阶次:1次~40次谐波,*大值为采样频率的二分之一
•同时显示多达3个测量值(采样值)。快速查看波形和失真
•同时显示多达6个可设置的电参数。开始/停止条件和正/负向选项
•可显示多达3路信号的基波矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角
•显示一定时间段内的平均值,进行趋势分析
•储存采样值和平均值;开始/ 停止条件设置。大约4MB可用于储存测量值
•将分析仪设置为以所需的格式测量并显示数据
产品特点:
•结构紧凑的高精度功率分析仪,便于携带、节省空间
•简洁的用户界面确保操作简单、直观
•标准配置允许用户准确选择适合其特定应用的相应功能
•同时并行采集所有相,*显示所有相上在某一*时间点的动态事件
•所有的输入是电隔离的,避免各种应用中的短路
•高达40次电压、电路和功率谐波
•FFT分析、矢量图、记录仪功能,以及数字示波器(DSO)模式
•用户可选的平均时间,15 ms~3600 s,适合于动态测量
•4 MB内部存储器,用于存储测量值
•RS232为标配接口,可选IEEE 488/以太网接口
•可选的处理接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于电机和驱动应用
•341kHz采样率,可进行详尽的信号分析
•DC-2MHz带宽,测量准确可靠
•包括Fluke NormaView PC软件,可用来设置、数据下载、分析和编写报告
环境条件 | |
工作温度范围 | 5 °C ~ 35 °C (41 °F ~ 95 °F) |
储存温度范围 | -20 °C ~ 50 °C (-4 °F ~ 122 °F) |
外壳 | 实心金属外壳,满足苛刻的EMC要求。 |
重量 | Fluke Norma 4000CN:主机大约5kg |
尺寸(高×宽×深) | Fluke Norma 4000CN:15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.) |
显示屏 | 5.7“ / 144mm -320×240 像素,用户可选的背光照明和对比度。 |
气候级别 | KYG DIN 40040,*大85%相对湿度,无凝结。 |
电源 | 85~264 V交流,50~60 Hz,直流100~260 V。 40 VA 带开关的欧式插头。 |
测量输入 | 安全插孔,4 mm,每路输入2个。外部分流器通过BNC插座连接。 |
操作 | 薄膜键盘,带光标键——功能键和直接功能键。 |
连接 | 三相分析仪的后面板。 |
测量参数 |
无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。 在同步模式下,还计算基波H01的这些值。 Urms 有效值,Urm 整形平均值,Um 均值 Up-, Up+, Upp 峰值 Ucf 波峰因数Ucf, Uff 波形因子 Ufc 基波含量 Uthd 失真因子DIN、IEC Irms有效值、Irm整形平均值、Im均值 Ip-, Ip+, Ipp 峰值 Icf 波峰因数Icf、Iff 波形因子 Ifc基波含量 Ithd失真因子DIN、IEC P有功功率 [W] Q无功功率 [Var] S 视在功率 [VA] ë、cos相位角 以下参数的积分功能: 有功功率P、无功功率Q、视在功率S、(Um) 和电流 (Im), 4位或5位数字,取决于测量值。 |
频率和同步 | |
量程 | 直流和0.2 Hz~341kHz |
准确度 | ±0.01%测量值(读数) |
|
•可选通道: 所有的U/I或外部输入。 •可向信号施加三个不同频率的低通滤波器中的任意一个。 •频率在屏幕顶部总是可见。 •可将仪器背部的BNC同步插孔作为输入或输出。 •可测量*高达功率模块采样率的输入信号。*大电平必须高于 50 V。 •输出信号为脉冲式 5 V TTL信号(频率取决于测得的公布频率) |
配置存储器 | 可将多达 15 组用户配置保存到*性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。 |
接口 | RS232 接口,可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。 |
选件 |
IEEE 488.2 / 1 MBit/s Ethernet / 10 MBit/s or 100 Mbit/s |
标准和安全 | |
电气安全 |
EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) , 污染等级2,安全类别 I 变压器为 EN 61558 附件为 EN 61010-2-031/032 |
*大输入 |
对电压输入测量量程为 1000 Veff、2 kVpeak 对电流输入测量量程为 10 Aeff, 20 Apeak |
测试电压 |
电网输入:外壳(保护导体): 1.5 KV ac 电网连接 :测量输入: 5.4 kV ac 测量输入 外壳: 3.3 kV ac 测量输入: 输入: 5.4 kV |
电磁抗扰性 |
辐射: IEC 61326-1、EN 50081-1、EN 55011 Class B 抗扰性: IEC 61326-1 / 附录 A (工业部分)、EN 50082-1 |
基本功能 | ||
8个量程: | 0.3-1-3-10-30-100-300-1000V Upeak = 2倍量程 | |
输入阻抗: | 2 MW / 20 pF | |
CMR共模抑制: | 120 dB@100 kHz | |
电流 | ||
6个量程: | 60-200 mA- 0.6 - 2-6 -20 A Ipeak = 2倍量程;正弦波时的最大电平为150%(误差限值同100%) | |
使用内部集成分流器时的输入阻抗 | ||
量程60、200 mA: | 0.5 W | |
量程0.6、2 A: | 0.05 W | |
量程 6、20 A: | 0.005 W | |
电流过载: |
最大 25 A 连续 30 A < 5 s / 15 s,空载 3100 A < 0.1 s / 30 s,空载 |
|
外部分流器或探头输入 | ||
BNC端子: | 100 kW / 30 pF 30-100 mV-0.3-1-3-10 V | |
过载: | 最大 20 Vrms | |
CMR共模抑制比: | 120 dB @ 100 kHz | |
基本准确度PP35 | ||
误差总限值 | U | I |
量程 | 0.1% | 0.1% |
读数 | 0.1% | 0.1% |
输入电平 | ||
|
误差电压的总限值 | 误差电流的总限值 |
% | % | % |
100 | 0.2 | .02 |
50 | 0.3 | .03 |
30 | 0.43 | 0.43 |
10 | 1.1 | 1.1 |
5 | 2.1 | 2.1 |
3 | 3.43 | 3.43 |
1 | 10.1 | 10.1 |
|
||
|
通过BNC输入的U和I| | 直接测量| |
-3dB带宽 | 2MHz | 0.5MHz |
频率 | ||
|
误差电流限值,% | |
[Hz] | 内部分流器 | BNC 输入 |
0 | 0.2 ;-0.2 | 0.2 ;-0.2 |
10 | 0.2 ;-0.2 | 0.2 ;-0.2 |
45 | 0.2 ;-0.2 | 0.2;>-0.2 |
65 | 0.2 ;-0.2 | 0.2 ;-0.2 |
500 | 0.2;-0.2 | 0.2;-0.2 |
1000 | 0.2;-0.2 | 0.2;-0.2 |
2000 | 0.25;-0.41 | 0.23;-0.32 |
5000 | 0.3;-0.69 | 0.27;-0.48 |
10000 | 0.35;-0.91 | 0.3;-0.6 |
20000 | 0.4;-1.12 | 0.33;-0.72 |
50000 | 0.45;-1.4 | 0.37;-0.88 |
100000 | 0.5;-1.61 | 0.4;-1.0 |
PP35 | ||
|
U 和 IBNC 之间 | U 和 IShunt 之间 |
角误差 | 0.005°+0.005°/kHz |
0.025°+0.015°/kHz, 关闭抗混 叠滤波器 |
频率,Hz | ||
|
功率误差限值,%,=1 | |
45 | 0.33 | -0.33 |
64 | 0.33 | -0.33 |
-
