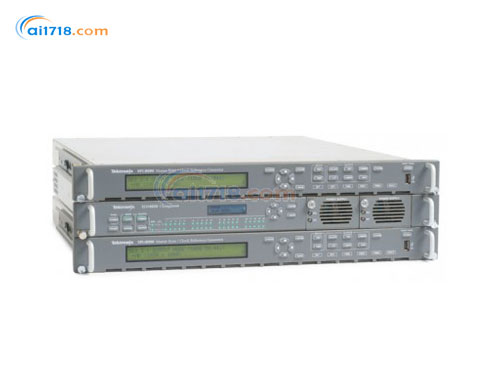

美国TEKTRONIX（泰克） ECO8000同步脉冲发生器-爱仪器仪表网

美国TEKTRONIX（泰克） ECO8000同步脉冲发生器由爱仪器仪表网代理，本产品是设计具有可选的高带宽输入切换功能的同步脉冲发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•支持 3 Gb/s SDI 和双链路 SDI 格式，帮助部署新兴的视频技术
•Stay Genlock™ 提供独特而强健的同步锁相模式，保证数字及传统广播设施的稳定信号同步
•GPS 同步和时间码模块带有集成 GPS 接收器，提供长期的参考时钟稳定性
•同时还包含当天时间和节目时间码功能
•泰克自动切换设备在一个主从 SPG 系统内提供设施的参考信号冗余
•ECO8000 是一种功能丰富的自动同步和信号切换设备
•其配置和功能能够满足目前主控同步应用和其他*同步时基应用的需要
•ECO8000 提供优异的可靠性、稳定性和高可用性
•其设计具有可选的高带宽输入切换功能，适用于 HD/SD 和/或 3G-SDI 信号环境

产品特点：
•切换模拟黑脉冲、HD 三电平同步、AES/DARS、字时钟、LTC 以及 SD/HD/3G-SDI 信号
•电子快速开关功能实现几乎无毛刺的同步源切换，将工作中断降至*低
•自动或手动切换模式
•前面板 LED 故障灯用于指示每个单独通道以及电源状态
•两个可热切换的电源，确保参考信号的连续可用性
•Web 界面方便管理配置，SNMP 方便管理状态和告*信息
•ECO8000 提供*多九个用户可配置的 BNC 通道和四个 LTC 通道
•每个通道包括主用和备用输入和一个输出
•在创建客户特定的系统配置中具有更大的灵活性，新模块一旦推出即可对现有系统进行升级
•当同步锁相输入去掉时保持参考时钟频率和相位，降低同步波形的可能性
•连续对准到从 GPS 卫星星座接收到的定时信号，避免参考时钟漂移
•允许转换至 SD 和 HD SDI 环境，同时保持模拟参考和测试信号生成功能
•不再需要用于视频同步脉冲发生、时间码生成、GPS 接收机和 NTP 服务器的单独系统

产品应用：
•同步发生器和时间参考发生器系统，适用于广播、演播室、移动和后期制作设施
•为分布式系统架构提供主从（同步锁相）操作

典型回波损耗
基本和选件 REF 50 MHz 电子快速开关通道	35 dB，300 kHz 至 6 MHz 25 dB，6 MHz 至 30 MHz
选件 HREF 3 GHz 继电器开关通道	40 dB，300 kHz 至 6 MHz 30 dB，6 MHz 至 30 MHz 15 dB，30 MHz 至 1.5 GHz 10 dB，1.5 GHz 至 3 GHz
插入损耗
基本和选件 REF 50 MHz 电子快速开关通道	<±0.2 dB DC 至 10 MHz 典型 <–1 dB DC 至 50 MHz
选件 HREF 3 GHz 继电器开关通道	<–0.1 dB DC 至 10 MHz 典型 <–3 dB DC 至 3 GHz 等效近似 5 m Belden 1694 电缆
*大开关电压
基本和选件 REF 50 MHz 电子快速开关通道	–3 V 至 +5 V
选件 HREF 3 GHz 继电器开关通道	±2.5 V 峰值，1.5 V RMS
*大开关电流（仅选件 HREF）	-100 mA
串扰
基本和选件 REF 50 MHz 电子快速开关通道	<–60 dB，300 kHz 至 6 MHz <–40 dB，6 MHz 至 50 MHz
选件 HREF 3 GHz 继电器开关通道	<–48 dB，DC 至 1.5 GHz <–40 dB，1.5 GHz 至 3 GHz
继电器开关中断时间	继电器开关并稳定所需的时间，通常 0.5 ms 至 2 ms
通道开关稳定时间	通道开关并稳定所需的时间
双电平和三电平同步	通常 4 ns 毛刺，然后 125 ns 达到*终值的 90%
AES 和 1 V 字时钟	通常 4 ns 毛刺，然后 250 ns 达到*终值的 90%
5V 字时钟	通常 25 ns 毛刺，然后 500 ns 达到*终值的 90%
预置的阈值信号类型
基本和选件 REF 50 MHz 电子快速开关通道	NTSC、PAL、三电平、AES、1V 字时钟、5v 字时钟、自定义
选件 HREF 3 GHz 继电器开关通道	NTSC、PAL、三电平、AES、1 V 字时钟、SD-SDI、HD-SDI、3G-SDI、自定义
信号电平范围，通过预置的阈值检测故障	–2 dB 至 –4 dB，从选定信号类型的标称电平
LTC 通道
LTC 阈值预置	0.5 至 5 Vp-p，步长 0.5 V。差分或单端
LTC 负载范围	600 Ω 至开路
串扰	<-60 dB，LTC 信号
开关中断	<1 ms，典型
电源	电压：100 至 240 VAC 频率：50/60 Hz 功耗：50 VA，*大值
温度	工作状态：0 ℃ 至 +50 ℃ 非工作状态：-20 ℃ 至 +60 ℃
海拔高度	工作状态：*高 3000 米（9842 英尺）
尺寸	43.7483557mm
重量（净重）	4.5kg

型号	格式	功能	发生器选件	外形
ECO8000	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
ECO8020	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件，选件 CBL：10 个高密度 BNC 连接器至标准 BNC 连接器电缆	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
SPG300	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，半宽度
SPG600	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，全宽度
SPG8000	复合 NTSC/PAL、SD、HD、3G-SDI	同步锁相同步/GPS/NTP 服务器/黑脉冲/三电平同步，字时钟，LTC 和 Anc 时间码，烧入时间码，嵌入式音频，ANC 数据，ID 文本/圆，彩色徽标叠加，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 GPS：GPS 同步和 NTP 服务器，选件 BG：模拟黑场和复合测试信号发生器，选件 SDI：SD/HD-SDI 测试信号发生器，选件 3G：3G-SDI 测试信号发生器，选件 AG：数字 AES 音频发生器加 DARS，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 ANT：GPS 屋顶天线（5VDC，1575MHz 范围）	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
TG8000	复合、分量、标清、高清、3G	嵌入式音频，时间码，ANC 数据，文本/周期，时钟，同步锁相/GPS/黑场/三级同步，8 个应用模块，AV 延迟测试序列	AGL7 模拟同步锁相，ATG7 复合模拟测试发生器，AVG7 模拟视频发生器，AWVG7 模拟宽带视频发生器，GPS7 GPS 同步和时间码，AG7 音频发生器，BG7 模拟黑场发生器，DVG7 SD-SDI 数字发生器，HDLG7 双链路 HD-SDI 发生器，HD3G7 HD/3G-SDI 测试信号发生器，HDVG7 HD-SDI 数字发生器，SDI7 SD/HD/3G-SDI 测试信号发生器	1 RU 全深度，全宽度
