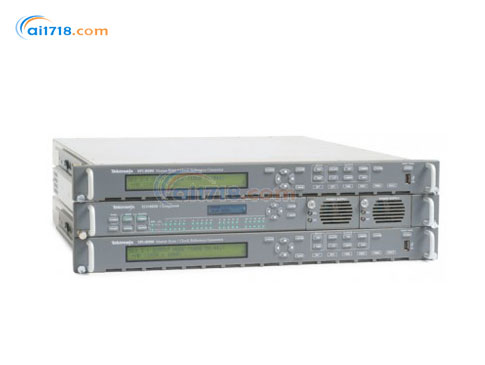

美国TEKTRONIX（泰克） TG8000同步脉冲发生器由爱仪器仪表网代理，本产品是同时还包含当天时间和节目时间码功能的同步脉冲发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•支持 3 Gb/s SDI 和双链路 SDI 格式，帮助部署新兴的视频技术
•Stay Genlock™ 提供独特而强健的同步锁相模式，保证数字及传统广播设施的稳定信号同步
•GPS 同步和时间码模块带有集成 GPS 接收器，提供长期的参考时钟稳定性
•同时还包含当天时间和节目时间码功能
•泰克自动切换设备在一个主从 SPG 系统内提供设施的参考信号冗余
•TG8000是一款精密的多格式模拟和数字信号发生器平台，它为广播电视应用提供同步脉冲和时间码信号而设计
•同时可以为视频设备测试应用提供基准测试信号
•TG8000 采用的是一种模块式的结构体系，其外形结构的宽度为1RU
•在该平台上可以安装配置一个电源模块以及*多四个可由用户选定的、并可替换的发生器模块

产品特点：
•在创建客户特定的系统配置中具有更大的灵活性，新模块一旦推出即可对现有系统进行升级
•当同步锁相输入去掉时保持参考时钟频率和相位，降低同步波形的可能性
•连续对准到从 GPS 卫星星座接收到的定时信号，避免参考时钟漂移
•允许转换至 SD 和 HD SDI 环境，同时保持模拟参考和测试信号生成功能
•不再需要用于视频同步脉冲发生、时间码生成、GPS 接收机和 NTP 服务器的单独系统
•多格式模拟和数字测试信号发生器
•支持基准信号发生器所必需的理想通道配置和性能
•模块式可扩展平台
•Stay 同步锁相TM(保持同步锁相)－独特的、强健的同步锁相模式，为数字和传统的广播电视设施提供稳定的同步信号

产品应用：
•节目后期制作和广播电视播出系统的同步脉冲信号发生器和测试信号发生器
•研究和开发应用的测试信号发生器
•设备设计和维护

特性	说明
输入连接器	BNC × 2，无源环通
输入阻抗	75Ω
输入信号	NTSC/PAL 黑场色同步或HDTV三电平同步信号(720p，1080i)
幅度范围	标准值± 6dB
信噪比	>40 dB
SCH 相位	0 ±40°
反射损耗	≥30dB，5MHz 至30MHz
色同步锁定/同步锁定稳定度	<1ns(幅度变化± 3dB 时)
色同步锁定抖动	0.5°
同步锁定抖动	<1 ns
CW 输入
输入连接器	BNC × 1，内部终接
输入阻抗	75 Ω
输入信号	CW(连续波)
幅度	2 V (1 to 2.25) Vp-p
频率	NTSC/PAL FSC, 1/5/10 MHz
反射损耗	>30dB，30MHz 以内
CW 锁定稳定度
超出幅度范围	<1 ns
抖动	<1ns(典型值1°)，要求连续波输入信噪比 >50 dB
同步锁相
范围	彩色帧内任意处
分辨率	<0.5°的NTSC/PAL 副载波,1ns，三电平同步输入
彩色成帧	当输入基准的输入SCH 误差为±45°时，仍能保持精度
NTSC/PAL 黑场色同步输出
输出标准	EBU N14, SMPTE RP 154,不支持PAL-M和PAL-N
幅度精度	黑场色同步标准±2%
色同步频率	NTSC/PAL 副载波频率±1Hz
SCH 相位	<±5°
定时调整
范围	彩色帧内任意处
分辨率	<0.5°的NTSC/PAL副载波
HDTV 三电平同步输出
标准	符合SMPTE 240M，274M，296M，RP211
格式	1080i/50 Hz, 59.94 Hz, 60 Hz 1080p/23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz 1080psF/23.98 Hz, 24 Hz 720p/59.94 Hz, 60 Hz
幅度精度	标准HDTV 三电平±2%
定时调整
范围	帧内任意处
分辨率	<1 ns
默音输出
标准	ANSI S4.40 (AES3), AES3-ID
通道	2 个通道(1 路AES/EBU对)
输出阻抗	75Ω，不平衡
输出连接器	BNC ×1
输出幅度	1 ±0.2 V
频率，电平	无信号
取样频率	48kHz(锁定视频信号)
量化	线性PCM，20 比特或24 比特(2 的补码)
转换编码	双相标志编码
字时钟输出
输出连接器	BNC ×1
输出电平	CMOS 兼容
频率	48 kHz
黑场色同步输出
输出标准	EBU N14, SMPTE RP 154, RP318M-B
时间码	可选购VITC 插入
行	一行或两行，用户可选择
源	时间/ 日期，可调整时间偏置量或节目 (已经历的)时间计数
幅度精度	标准黑场色同步± 2%
SCH 相位	< ±5°
定时调整	每路输出是独立的
范围	彩色帧内任意处
分辨率	时钟分辨率18.5ns(1/54 μs)
HDTV 三电平同步输出
标准	SMPTE 240M, 274M, 296M, RP211
格式	1080i/50 Hz, 59.94 Hz, 60 Hz 1080p/23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz 1080psF/23.98 Hz, 24 Hz 720p/59.94 Hz, 60 Hz
幅度精度	标准 HDTV 三电平±2%
定时调整	每路输出可独立调整
范围	彩色帧内任意处
分辨率	时钟分辨率13.5ns(1/74.25 μs)
LTC 输入
LTC 输入	可以将LTC1 配置为一路输入或者输出
格式	23.98，24，25，30fps下落帧(drop-frame)，按照STMPE 12M标准
视频定时	符合SMPTET 12M标准，至少在可能定时范围的90%以上连续运行
信号电压范围	0.5 to 10 Vp-p 差分, 1 to 5 Vp-p 单端
噪声容差	-30dB SNR RMS 白噪声，10 kHz BW，峰至峰信号电平，或者-10dB SNR 5MHz 白噪声
交流声容差	0dB，交流声/信号比
误码抗扰度	应能检测具有相容时间码的100个连续帧，时间有效
输入阻抗	标称600Ω 差分，单端300Ω
LTC 输出
输出	4 路独立输出
连接器	经由D-sub 15 芯连接器。可选购分支 (break-out)电缆至XLR 连接器
格式	24fps(24Hz 或23.98Hz)，25fps，30fps 下拉帧，按照SMPTE 12M 标准
源	时间/日期显示，可调整时间偏置量，也可为节目(已经历的)时间计数
输出幅度	5 V ±10%,从0.5V 至5V之间按步进0.5V调整
主机
频率精度(内部模式)	±110 × 10–9一年校正期。在调整后典型值为±10 × 10–9
频率精度/ 温度	±2 × 10–9，当温度变化± 5 时 ±10 × 10–9当温度由0 升至50℃时
频率漂移	机内<± 100 × 10-9/ 年，恒定温度下保持当前频率/保持锁相模式
同步锁相范围	±50 × 10–6
可安装模块的插槽数	4
电源块插槽	1
通信接口	USB 2.0(前面板)， 1000/100/10 BASE-T(电源模块上)， GPIO 接口(预置调出输入、告*输出在电源模块上)
尺寸	44483559mm
重量	6kg
电源消耗	135W(*大)
温度	0℃至＋ 50℃
海拔	4500 米(15000 英尺)
电源电压	100 至240V，50 至60Hz

型号	格式	功能	发生器选件	外形
ECO8000	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
ECO8020	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件，选件 CBL：10 个高密度 BNC 连接器至标准 BNC 连接器电缆	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
SPG300	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，半宽度
SPG600	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，全宽度
SPG8000	复合 NTSC/PAL、SD、HD、3G-SDI	同步锁相同步/GPS/NTP 服务器/黑脉冲/三电平同步，字时钟，LTC 和 Anc 时间码，烧入时间码，嵌入式音频，ANC 数据，ID 文本/圆，彩色徽标叠加，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 GPS：GPS 同步和 NTP 服务器，选件 BG：模拟黑场和复合测试信号发生器，选件 SDI：SD/HD-SDI 测试信号发生器，选件 3G：3G-SDI 测试信号发生器，选件 AG：数字 AES 音频发生器加 DARS，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 ANT：GPS 屋顶天线（5VDC，1575MHz 范围）	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
TG8000	复合、分量、标清、高清、3G	嵌入式音频，时间码，ANC 数据，文本/周期，时钟，同步锁相/GPS/黑场/三级同步，8 个应用模块，AV 延迟测试序列	AGL7 模拟同步锁相，ATG7 复合模拟测试发生器，AVG7 模拟视频发生器，AWVG7 模拟宽带视频发生器，GPS7 GPS 同步和时间码，AG7 音频发生器，BG7 模拟黑场发生器，DVG7 SD-SDI 数字发生器，HDLG7 双链路 HD-SDI 发生器，HD3G7 HD/3G-SDI 测试信号发生器，HDVG7 HD-SDI 数字发生器，SDI7 SD/HD/3G-SDI 测试信号发生器	1 RU 全深度，全宽度
