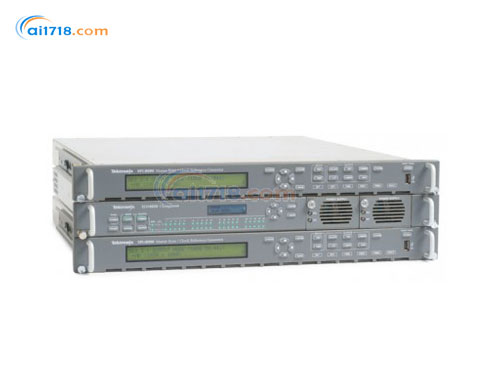

美国TEKTRONIX（泰克） SPG300同步脉冲发生器由爱仪器仪表网代理，本产品是的可作为理想的稳定主同步信号源同步脉冲发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•SPG300 同步脉冲发生器可以为传统模拟和数字/模拟混合系统提供同步信号和测试信号，以适合于NTSC/525和PAL/625环境应用
•这两款产品均可作为理想的稳定主同步信号源，这对于数字广播电视环境应用是十分重要的
•如果将SPG600/300配置为Stay Genlock模式
•即便是在锁相基准输入同步瞬时丢失的情况下，也不会给本仪器单元的测试信号和黑场输出带来同步扰动
•一旦锁相信号再次恢复，那么本SPG系统将逐渐获得同步锁定，对于本设备的输出仅有微小的影响，而不会给SPG 输出带来任何明显的干扰
•SPG 系统的同步锁相源可以是NTSC/PAL黑场，也可以是NTSC/PAL同步信号或者是CW 信号
•如果使用CW 同步锁定，那么可以对所有的NTSC 或PAL 彩色帧的锁相定时进行调整

产品特点：
•PG600(全机架宽)和SPG300(半机架宽)是两个模块，它们均可以提供通常所需要的视音频信号，例如模拟黑场色同步/ 测试信号、SD-SDI 黑场/ 测试信号、•AES/EBU 数字和模拟音频信号
•Stay GenLockTM(保持同步锁相)— 独特的、可靠的同步锁相模式，能够为数字和传统广播电视系统设施提供稳定的同步信号
•通过选择黑场色同步或者测试信号输出的方式，可以对所有的模拟和SD-SDI 信号输出通道进行配置
•采用SNMP 和Web 遥控方式，使本仪器与任何运行环境整合更方便
•可以在两种外形结构中任选一种：全机架宽 - SPG600，或者半机架宽 - SPG300
•为模拟视频输出提供精密的定时偏置特性 - 采用SPG600/300 选件01
•采用选件SPG600 选件02 — 可以提供多达8 路模拟黑场色同步/ 测试信号输出，且可分别进行定时偏置调整
•采用SPG600 选件03 — 可以提供4 路SD-SDI 黑场/ 测试信号输出，且可分别进行定时偏置调整
•在创建客户特定的系统配置中具有更大的灵活性，新模块一旦推出即可对现有系统进行升级
•当同步锁相输入去掉时保持参考时钟频率和相位，降低同步波形的可能性
•连续对准到从 GPS 卫星星座接收到的定时信号，避免参考时钟漂移
•允许转换至 SD 和 HD SDI 环境，同时保持模拟参考和测试信号生成功能
•不再需要用于视频同步脉冲发生、时间码生成、GPS 接收机和 NTP 服务器的单独系统

产品应用：
•广播电视主同步发生器
•独特的和可靠的同步锁相 — Stay GenlockTM
•与室内主同步保持同步锁定

特性	说明
输入连接器	两个BNC 连接器，环通
幅度	标称值± 6dB(复合)，1 至2.5Vp-p(CW)
S/N 比	>40 dB
SCH 相位	标称值± 40°
反射损耗	>40dB，5MHz 以内
性能
接入范围	Fsc ±5 ppm
抖动
色同步锁定	<0.5°
同步锁定	<1 ns
同步锁相定时偏置
范围	全彩色帧
分辨率	<0.5°的NTSC/PAL 副载波
串行数字视频输出
SDI 黑场输出1/2。利用SPG600 选件03 可以增加输出3/4。
2 通道	其中一个通道为黑场发生器，另一通道为测试信号发生器。可以将测试信号分配到两个通道
SD SDI 测试信号输出
525	*，75% 和SMPTE 彩条，线性，平场，监视器信号，多波群，脉冲和条，扫描信号，SDI，定时，其它，Rec 801
625	，75% 彩条和，75% 彩条叠加红场，线性，平场，监视器信号，多波群，脉冲和条，扫描信号，SDI，定时，其它，Rec 801
标准	ITU-R BT601,656,EBU Tech 3267,SMPTE 125M,244M,259M,272M,RP165,RP178
格式	525-270，625-270(270 Mb/s)
输出连接器	BNC
输出阻抗	75 Ω
输出幅度	800 mV ±10%
上升和下降时间	0.4ns 至1.5ns(20% 至80%)
抖动	<0.2 UI
定时偏置	范围：全彩色帧分辨率：< 1/27 MHz
反射损耗	>15dB(5MHz 至270MHz)/td>
ID 文本	*多20 个字符闪烁间隔：快，慢或关闭
Logo	图标灰度，4 级闪烁间隔：快，慢或关闭
嵌入音频信号
有效通道	1 至16 通道(4 组)
样值频率	48 kHz
数字编码	20 比特或24 比特
音频音调
电平	-60 至0 dBFS,1dB 步进
卡嗒声	1 秒，2 秒，3 秒，4 秒，或者关闭
AES/EBU 数字音频输出
特性	说明
标准	ANSI S4.40 (AES3); SMPTE 276M (AES3 ID)
音频通道数
SPG600	8 (1+2, 3+4, 5+6, 7+8) for BNC, 4 (1+2, 3+4) for XLR
SPG300	4 (1+2, 3+4) for XLR
接收机必需终接	75 Ω ±10% for BNC, 110 Ω ±10% for XLR
输出连接器
SPG600	75 Ω BNC × 4 and XLR × 2*1
SPG300	XLR × 2*1
电平	-60 至0 dBFS,1dB 步进
卡嗒声	1 秒，2 秒，3 秒，4 秒，或者关闭
量化分辨率	20 比特或24 比特
幅度
不平衡(BNC)	1 V ±0.1 V
平衡(XLR)	5 V ±0.3 V
上升和下降时间	对于BNC: 30ns 至44ns(10% 至90% 处测量)
上升和下降时间	对于XLR: 5ns 至30ns(10% 至90% 处测量)
抖动	< ±8 ns
定时偏置
范围	160 ms
分辨率	1 μs
字时钟
输出连接器	BNC
输出电平	CMOS 兼容
频率	48 kHz
模拟视频输出
模拟视频输出1/2/3/4。利用SPG600 选件02 可以增加5/6/7/8输出。
4 通道	3 个黑场发生器和1 个测试信号发生器。可以将测试信号分配到*多4 个通道
测试信号
NTSC 和 NTSC No Setup	SMPTE 彩条，75% 彩条，线性，平场，监视器信号,多波群，脉冲和条，扫描信号，其它
PAL	75%彩条，彩条，75%彩条叠加红场，彩条叠加红场，线性，平场，监视器信号多波群，脉冲和条，扫描信号
格式	NTSC，NTSC No Setup(无黑电平台阶设置)和PAL
输出连接器	BNC
输出阻抗	75 Ω
反射损耗	>30dB，5MHz 以内
色同步幅度精度	±5%
同步幅度精度	±3%
消隐电平	±50 mV
SCH 相位精度	±5°
定时偏置
范围	全彩色帧
分辨率
ID 文本	*多20 个字符闪烁间隔：快，慢或关闭
图标	灰度，4 级闪烁间隔：快，慢或关闭
电源电压	90 至250V，50/60Hz
功率消耗
SPG600	< 85VA(35W)，在110V 或240VAC
SPG300	< 65VA(30W)，在110V 或240VAC
温度
工作温度	0℃至40℃
非工作温度	-20℃至+60℃
尺寸	SPG600：43.6482.5557.5mm SPG300：43.6206.2435.7mm
净重	SPG600：5.0kg SPG300：2.5kg
毛重	SPG600：8.5kg SPG300：5.8kg

型号	格式	功能	发生器选件	外形
ECO8000	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
ECO8020	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件，选件 CBL：10 个高密度 BNC 连接器至标准 BNC 连接器电缆	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
SPG300	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，半宽度
SPG600	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，全宽度
SPG8000	复合 NTSC/PAL、SD、HD、3G-SDI	同步锁相同步/GPS/NTP 服务器/黑脉冲/三电平同步，字时钟，LTC 和 Anc 时间码，烧入时间码，嵌入式音频，ANC 数据，ID 文本/圆，彩色徽标叠加，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 GPS：GPS 同步和 NTP 服务器，选件 BG：模拟黑场和复合测试信号发生器，选件 SDI：SD/HD-SDI 测试信号发生器，选件 3G：3G-SDI 测试信号发生器，选件 AG：数字 AES 音频发生器加 DARS，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 ANT：GPS 屋顶天线（5VDC，1575MHz 范围）	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
TG8000	复合、分量、标清、高清、3G	嵌入式音频，时间码，ANC 数据，文本/周期，时钟，同步锁相/GPS/黑场/三级同步，8 个应用模块，AV 延迟测试序列	AGL7 模拟同步锁相，ATG7 复合模拟测试发生器，AVG7 模拟视频发生器，AWVG7 模拟宽带视频发生器，GPS7 GPS 同步和时间码，AG7 音频发生器，BG7 模拟黑场发生器，DVG7 SD-SDI 数字发生器，HDLG7 双链路 HD-SDI 发生器，HD3G7 HD/3G-SDI 测试信号发生器，HDVG7 HD-SDI 数字发生器，SDI7 SD/HD/3G-SDI 测试信号发生器	1 RU 全深度，全宽度
