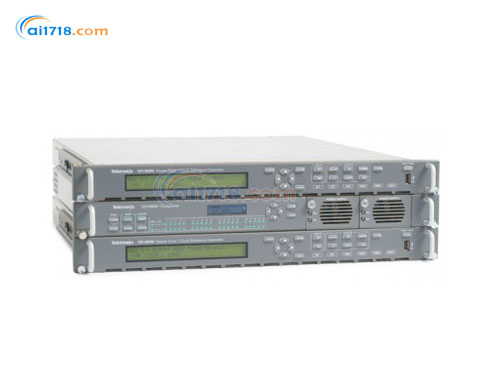

美国TEKTRONIX（泰克） ECO8020同步脉冲发生器由爱仪器仪表网代理，本产品是为设施内关键的时基和同步系统提供额外冗余的同步脉冲发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•ECO8020 是一种功能丰富的自动同步和信号切换设备
•其配置和功能能够满足目前主控同步应用和其他*同步时基应用的需要
•ECO8020 提供优异的可靠性、稳定性和高可用性
•其设计具有可选的高带宽输入切换功能，适用于 HD/SD 和/或 3G-SDI 信号环境
•每个 ECO8020 单元都可以配合使用以下信号发生器来组成完整的同步发生器系统
•为设施内关键的时基和同步系统提供额外冗余
•一对泰克主控同步/主控时钟参考发生器 (SPG8000)，适用于大多数广播设施时基应用
•一对泰克测试信号发生器 (TG8000)，适用于更*的后期制作设施时基应用

产品特点：
•切换模拟黑脉冲、HD 三电平同步、AES/DARS、字时钟、LTC 以及 SD/HD/3G-SDI 信号
•电子快速切换功能实现几乎无毛刺的同步源切换，将工作中断降至*低
•自动或手动切换模式
•前面板 LED 故障灯用于指示每个单独通道以及电源状态
•两个可热切换的电源，确保参考信号的连续可用性
•Web 界面方便管理配置，SNMP 方便管理状态和告*信息
•电子快速开关功能为所有 50 MHz 电子快速开关通道的标配
•极大地改进了切换开关的速度，从而*大程度降低主从输入之间切换时对参考同步信号的扰动
•电子快速开关通道有自锁继电器备份，能在掉电时吸合以维持选定的信号路径
•可选的 3 GHz 继电器开关通道为 SD/HD/3G-SDI 信号进行优化，但也适用于大多数参考信号
•这些通道利用高带宽自锁继电器在掉电时保存选定的信号路径

产品应用：
•同步发生器和时间参考发生器系统
•适用于广播、演播室、移动和后期制作设施
•为分布式系统架构提供主从（同步锁相）操作

典型回波损耗
基本和选件 REF 50 MHz 电子快速开关通道	35 dB，300 kHz 至 6 MHz 25 dB，6 MHz 至 30 MHz
选件 HREF 3 GHz 继电器开关通道	40 dB，300 kHz 至 6 MHz 30 dB，6 MHz 至 30 MHz 15 dB，30 MHz 至 1.5 GHz 10 dB，1.5 GHz 至 3 GHz
插入损耗
基本和选件 REF 50 MHz 电子快速开关通道	<±0.2 dB DC 至 10 MHz 典型 <–1 dB DC 至 50 MHz
选件 HREF 3 GHz 继电器开关通道	<–0.1 dB DC 至 10 MHz 典型 <–3 dB DC 至 3 GHz 等效近似 5 m Belden 1694 电缆
*大开关电压
基本和选件 REF 50 MHz 电子快速开关通道	–3 V 至 +5 V
选件 HREF 3 GHz 继电器开关通道	±2.5 V 峰值，1.5 V RMS
*大开关电流（仅选件 HREF）	-100 mA
串扰
基本和选件 REF 50 MHz 电子快速开关通道	<–60 dB，300 kHz 至 6 MHz <–40 dB，6 MHz 至 50 MHz
选件 HREF 3 GHz 继电器开关通道	<–48 dB，DC 至 1.5 GHz <–40 dB，1.5 GHz 至 3 GHz
继电器开关中断时间	继电器开关并稳定所需的时间，通常 0.5 ms 至 2 ms
通道开关稳定时间	通道开关并稳定所需的时间
双电平和三电平同步	通常 4 ns 毛刺，然后 125 ns 达到*终值的 90%
AES 和 1 V 字时钟	通常 4 ns 毛刺，然后 250 ns 达到*终值的 90%
5V 字时钟	通常 25 ns 毛刺，然后 500 ns 达到*终值的 90%
预置的阈值信号类型
基本和选件 REF 50 MHz 电子快速开关通道	NTSC、PAL、三电平、AES、1V 字时钟、5v 字时钟、自定义
选件 HREF 3 GHz 继电器开关通道	NTSC、PAL、三电平、AES、1 V 字时钟、SD-SDI、HD-SDI、3G-SDI、自定义
信号电平范围，通过预置的阈值检测故障	–2 dB 至 –4 dB，从选定信号类型的标称电平
LTC 通道
LTC 阈值预置	0.5 至 5 Vp-p，步长 0.5 V。差分或单端
LTC 负载范围	600 Ω 至开路
串扰	<-60 dB，LTC 信号
开关中断	<1 ms，典型
电源	电压：100 至 240 VAC 频率：50/60 Hz 功耗：50 VA，*大值
温度	工作状态：0 ℃ 至 +50 ℃ 非工作状态：-20 ℃ 至 +60 ℃
海拔高度	工作状态：*高 3000 米（9842 英尺）
尺寸	43.7483557mm
重量（净重）	4.5kg

型号	格式	功能	发生器选件	外形
ECO8000	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
ECO8020	复合 NTSC/PAL、SD、HD、3G-SDI	开关模拟黑脉冲，HD 三电平同步，AES/DARS，字时钟，LTC，3G-SDI，HD-SDI，SD-SDI 信号，用户可配置通道，所有通道上幅度检测，自动或手动切换，故障和工作模式前面板指示灯，同步信号的电子快速开关功能，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 REF：模拟 BNC 通道，选件 HREF：高带宽数字 BNC 通道，选件 LTC：LTC 通道，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 RACK：机架安装滑块和滑轨套件，选件 CBL：10 个高密度 BNC 连接器至标准 BNC 连接器电缆	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
SPG300	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，半宽度
SPG600	复合、标清	嵌入式视频，同步锁相/黑场同步	--	1 RU 全深度，全宽度
SPG8000	复合 NTSC/PAL、SD、HD、3G-SDI	同步锁相同步/GPS/NTP 服务器/黑脉冲/三电平同步，字时钟，LTC 和 Anc 时间码，烧入时间码，嵌入式音频，ANC 数据，ID 文本/圆，彩色徽标叠加，Web UI，SNMP 状态和告警报告，选件 DPW：双冗余电源系统	选件 GPS：GPS 同步和 NTP 服务器，选件 BG：模拟黑场和复合测试信号发生器，选件 SDI：SD/HD-SDI 测试信号发生器，选件 3G：3G-SDI 测试信号发生器，选件 AG：数字 AES 音频发生器加 DARS，选件 XLR：适配器电缆，带 4 个 XLR 连接器用于 LTC 输入/输出，选件 ANT：GPS 屋顶天线（5VDC，1575MHz 范围）	机架安装 – 高度 1 RU，宽度 19 吋，标准深度
TG8000	复合、分量、标清、高清、3G	嵌入式音频，时间码，ANC 数据，文本/周期，时钟，同步锁相/GPS/黑场/三级同步，8 个应用模块，AV 延迟测试序列	AGL7 模拟同步锁相，ATG7 复合模拟测试发生器，AVG7 模拟视频发生器，AWVG7 模拟宽带视频发生器，GPS7 GPS 同步和时间码，AG7 音频发生器，BG7 模拟黑场发生器，DVG7 SD-SDI 数字发生器，HDLG7 双链路 HD-SDI 发生器，HD3G7 HD/3G-SDI 测试信号发生器，HDVG7 HD-SDI 数字发生器，SDI7 SD/HD/3G-SDI 测试信号发生器	1 RU 全深度，全宽度
