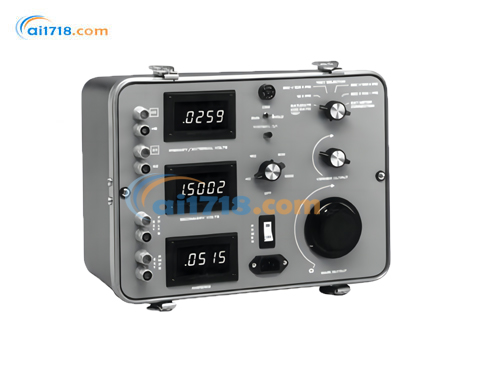

Megger CTER-91电流互感器励磁电流、匝数比和极性测试仪由爱仪器仪表网代理,CTER-91当电流互感器安装在变压器、油断路器或开关装置时,不需移动套管和CT也可用CTER-91进行测试。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
当电流互感器安装在变压器、油断路器或开关装置时,不需移动套管和CT也可用CTER-91进行测试。利用电压对比方式,CTER-91提供*大1000 volts的可变电压输出及*的地测试单变比和多变比CT
CTER-91电流互感器励磁电流、匝数比和极性测试仪特点
测试安装在变压器或开关装置内部的 CT
测试时不需要更换测试导线
饱和度测试
CTER-91 是一款可提供可变电压输出的数字测量仪器,用于测量因施加到被测电流互感器的电压上升而引起的励磁电压和励磁电流。随着被测电流互感器开始饱和,当电压出现小幅上升时,*会检测电流的大幅上升。
变比测试
变比测试的具体做法是,将施加到二次绕组的电压与一次绕组上产生的电压作比较。例如,如果对二次绕组施加 1 V/匝的电压,一次绕组上的电压将是 1 V。更具体来说,如果 120 V 电压施加到 600/5 电流互感器(变比为 120:1)的二次绕组,一次绕组上将会产生 1 V 电压。
极性测试
被测电流互感器的极性由特殊电路确定,该电路会将施加到二次绕组的电压除以 10 或 100(具体取决于开关位置),再将得出的结果与一次电压相加。量级提高表示极性正确,量级下降表示极性不正确。
订购信息
Item(Qty) Cat.No.
Model CTER-91
115 volt input,50/60 Hz CTER-91-115
230 volt input,50/60 Hz CTER-91-230
Included Accessories
Test leads
18 AWG,5 ft (1.5 m)[1 pr] 1282
18 AWG,12 ft(3.7 m)[1 pr] 2997
Line cord [1] 6828
Instruction manual [1] 14355
CTER-91参数 |
输入:120 V,1φ,50/60 Hz OR 240 V,1φ,50/60 Hz |
输出 在四个范围内的连续变量: 0 to 40 V at 1.5 A max 0 to 150 Vat 1.5 A max0 to 600 V at 1.5 A max |
0 to 1000 V at 1.0 A max (5 min on,15 min off) |
Instrumentation |
电压 |
Two 4'zdigit,autoranging Solid-state Instruments |
Ranges: 0.0000 to 1.9999/19.999/199.99/600.0/1000 V |
Accuracy: ±0.25%of reading,±1 digit for 1 to 1000 V;±1%of reading±1 digit for 0.2 to 1 V |
电流 |
One 4'z-digit |
Solid-state Instrument Range: 0.0000 to 1.9999 A |
Accuracy: ±0.85%of reading,±1 digit |
附件 |
该单元被安置在一个高强度的,模制的手提箱式外壳中,带有携带把手和可移动的盖子。为测试导线提供了存储空间。 |
尺寸 |
9.9 Hx14.1 Wx11.9 D in. (251Hx357 Wx287 D mm) |
重量 |
37 Ib(16.8 kg) |
