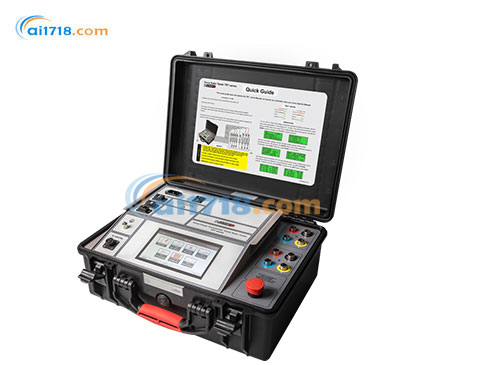

瑞典DV POWER TRT63三相变压器变比测试仪

型      号:TRT63三相变压器变比测试仪
品      牌:瑞典DV POWER
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
瑞典DV POWER
瑞典DV POWER

IBEKO POWER AB 公司位于瑞典,专业致力于新一代电力测试设备的研发和制造,所有产品均采用更先进的技术和工艺制造。“DV- power”是其商标,该系列产品是由前“Programma”公司的一组工程师与ABB 公司共同研发的。我司成立于2000年,由一群电力电子技术领域...[查看更多]

浏览过此产品的用户最终购买了
瑞典DVPower TRT63三相变压器变比测试仪由爱仪器仪表网代理,本产品是真实三相,全自动测试设备,特别设计用来测试变比,相位移和励磁电流。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

TRT63三相变压器变比测试仪简介:
•TRT63是真实三相,全自动测试设备,特别设计用来测试变比,相位移和励磁电流
•TRT63通过*的对空载变压器导线电压测量判断变压器的变比
•TRT63作为测试结果,他会展示这些电压的比值
•TRT63都装有调压开关控制模块用来远程控制开关位置的变化,甚至可以实现自动操作
•USB闪存驱动可以让数据存储到U盘
•DVpower提供112mm内置的热敏打印机作为配件
•设置TRT63*像把它连接到励磁变压器然后使用前面板来输入变压器规格这么简单。一旦参数选好了,三相变压器可以通过2个方式进行测试:
单相 -三个单相电压作用于变压器的三个初级端导线,所有的三相连续进行测试(一相接着一相)。通过选择矢量群所有在初级端和次级端电压端的连接和短路回路步骤在测试前自动在设备内部完成
真实三相 -真实的三相励磁电压加到变压器的三相初级端侧导线。三个感应相电压同时进行测试。通过这种方法,它可以探测到任何类型变压器的相位角和变比,包括相位偏移的变压器,这些都是其他三相变比测试设备无法实现的

TRT63三相变压器变比测试仪特点:
•变比测试精度±0.03%
•高变比范围0.8-50000
•测试电压1Vto250VAC
•测试变比,相位移和励磁电流
•自动矢量群探测
•每个开关位置上自动测试变比
•内置存储器可储存10000组数据

•DV-WIN软件可设置测试计划


TRT63三相变压器变比测试仪概述:

TRT63A仪器是专为电力、配电和互感器的匝数 比、相移和励磁电流测量而设计的三相全自动测 试装置。TRT63A通过在高压绕组上施加电压来 确定变压器的匝数比,*地测量无载变压器绕 组上的电压,然后显示这些电压的比值。

TRT63A基于*先进的技术,使用当今*先进的技术。本试验装置可按IEC 60076-1标准要求对单相变压器和三相变压器进行带抽头和不带抽头的试验。

对于三相测量,测试装置连接到待测变压器的所有三相。如果为不同类型的变压器选择特定的矢 量图,TRT63A将对每种变压器类型(即单相,三角型到Y/星型,Y/ 三角,三角到三角, Y到Y/星型, 三角到之字形等)进行特定的测试,而无需切换测 试钩接电缆。

此外,TRT63A可以进行真实三相测试电压的测试,允许测试任何类型的变压器。在测试之后,它显示 由单相和/或真实三相测试获得的匝比、相移和励磁电流。

TRT63A可以让用户输入变压器铭牌电压,用于 计算匝数比偏差。该功能消除了任何错误,否则 由操作员的手动计算。TRT63还将测试结果与铭牌进行比较,并打印出每次测试的错误百分比。

运行条件信息或错误信息识别不正确的测试条件 ,不正常的运行条件或变压器问题。在高压电场 中具有很强的抗静电和电磁干扰能力。TRT63A是通过非常有效的过滤来实现的。过滤是利用专有的硬件和软件设计解决方案。


TRT63三相变压器变比测试仪与测试对象连接:

三相变压器
TRT63经过编程可自动测试CEI/IEC、IEEE和ANSI 标准定义的电力和配电变压器类型的匝比、相移 和励磁电流。使用两组四根电缆,主、副侧的所 有套管只连接一次。

TRT63,TRT63三相变压器变比测试仪,瑞典DVPower TRT63三相变压器变比测试仪,DVPower TRT63

单相变压器
尽管是三相装置,TRT63也能够测试单相变压器。为 了达到这个目的,可以使用一套特殊的电缆或三相电缆。

TRT63,TRT63三相变压器变比测试仪,瑞典DVPower TRT63三相变压器变比测试仪,DVPower TRT63

三相自耦变压器
TRT63还可通过编程自动测试CEI/IEC、IEEE和 ANSI标准定义的自耦变压器的匝比、相移和励磁电流。使用两组四根电缆,主侧和副侧的所有套管只连接一次。

TRT63,TRT63三相变压器变比测试仪,瑞典DVPower TRT63三相变压器变比测试仪,DVPower TRT63

单相自耦变压器
尽管是一个三相装置,TRT63也能够测试单相自耦变压器。特殊的电缆组或三相电缆组均可用于此目 的。

TRT63,TRT63三相变压器变比测试仪,瑞典DVPower TRT63三相变压器变比测试仪,DVPower TRT63

移相变压器

真正的三相测试电压允许TRT测试任何类型的变压器,甚至是那些不规则矢量组的变压器,包括移相变压器。

TRT63,TRT63三相变压器变比测试仪,瑞典DVPower TRT63三相变压器变比测试仪,DVPower TRT63

电流互感器
TRT63还可用于验证电流互感器(CTs)的匝比和极性 。CTs是一种特殊构造的变压器——它们是只有一 个初级绕组,有时只有两个初级绕组的仪表变压 器。CTs的“X”侧(次要侧)转弯次数较多。因此, 在验证CT时,“X”测试电缆必须连接到CT的主回路。如果没有主端子,“X”电缆应滑过CT芯线 并短路。

TRT63,TRT63三相变压器变比测试仪,瑞典DVPower TRT63三相变压器变比测试仪,DVPower TRT63

电源

连接:符合IEC/EN60320-1;UL498, CSA 22.2

交流电源: 90 – 264 V AC, 50/60 Hz或110 – 350 V DC

输入功率: 200 VA

保险丝: 2 A / 250 V, F型,不可更换

输出数据

仪器/测试电压
TRT63:1,8,40,100, 250 V AC

测量
匝数比测量范围: 0,8 – 50000
匝数比分辨率: 5 位
典型匝数比精度:
@250 V AC
0.8 – 999: ±0.03%
1 000 – 3 999: ±0.05%
4 000 – 14 999: ±0.05%
15 000 – 19 999: ±0.05%
20 000 – 50 000:±0.1%

@100 & 80 V AC

0.8 – 999: ±0.05%

1 000 – 3 999: ±0.05%

4 000 – 14 999: ±0.1%

15 000 – 19 999: ±0.2%

20 000 – 50 000:±0.25%

@40 V AC
0.8 – 999: ±0.05%
1 000 – 3 999: ±0.1%
4 000 – 14 999: ±0.2%
15 000 – 20 000: ±0.3%

@10 & 8 V AC

0.8 – 999: ±0.05%

1 000 – 3 999: ±0.1%

4 000 – 15 000: ±0.2%

@1 V AC
0.8 – 999: ±0.05%
1 000 – 4 000: ±0.1%

励磁电流范围: 0 – 2 A

激励电流分辨率:
0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA

典型励磁电流精度:±(0,25% rdg + 0.5 mA)

相角范围: 0 – 360º
相角分辨率: 0,01º
典型相角精度: ±0,05º

显示
液晶屏20个字符乘4行;
带背光的LCD显示屏,在明亮的阳光下可见

接口

USB (标准)
RS232 (可选的)

数据储存

TRT63可存储多达10000个测试结果

环境条件

工作温度:
-10 ºC – +55 ºC / 14 ºF – +131 ºF
储存和运输:
-40 ºC – +70ºC / -40 ºF – +158 ºF
湿度: 5% – 95% 相对湿度,无凝结

尺寸及重量

尺寸 (W x H x D):478 x 194 x 390 mm
重量: 9 kg

打印机 (可选)
内置热敏打印机
纸张宽度112 mm
打印机工作温度:0 ºC – +50 ºC
在此范围内保证打印机密度:
5 ºC – +40 ºC /20 – 85% 相对湿度,无凝结

订货信息

三相变压器匝数比测试仪 TRT63A,  TRT63AX-N-01

三相变压器匝数比测试仪 TRT63B , TRT63BX-N-01

三相变压器匝数比测试仪 TRT63C , TRT63CX-N-01

附件包括
基于Windows的DVR在PC软件中包括USB线
分接开关控制电缆 5 m
电源线
地线 (PE) 电缆

运输箱

推荐配件

H 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列),HC-10-4FMCWC

X 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列),XC-10-4FFCWC

电缆塑料箱 - 大尺寸,CABLE-CAS-03

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

可选配件

H 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列),HC-05-4FMCWC

X 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列),XC-05-4FFCWC

H 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列),HC-15-4FMCWC

X 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列),XC-15-4FFCWC

H 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列),HC-20-4FMCWC

X 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列),XC-20-4FFCWC

H 绕线延长线, 4 x 5 m (兼容TWA和TRT系列),HE-05-4FMCFC

X 绕线延长线, 4 x 5 m (兼容TWA和TRT系列),XE-05-4FFCMC

H 绕线延长线, 4 x 10 m(兼容TWA和TRT系列),HE-10-4FMCFC

X 绕线延长线, 4 x 10 m(兼容TWA和TRT系列),XE-10-4FFCMC

H 绕线延长线, 4 x 15 m(兼容TWA和TRT系列),HE-15-4FMCFC

X 绕线延长线, 4 x 15 m(兼容TWA和TRT系列),XE-15-4FFCMC

H 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),HC-05-4TRTMW

X 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),XC-05-4TRTFW

H 绕组测试引线组, 4 x 10 m,带TTA夹具(仅与TRT系列兼容),HC-10-4TRTMW

X 绕组测试引线组, 4 x 10m,带TTA夹具(仅与TRT系列兼容),XC-10-4TRTFW

H 绕组测试引线组, 4 x 15 m,带TTA夹具(仅与TRT系列兼容),HC-15-4TRTMW

X 绕组测试引线组, 4 x 15m,带TTA夹具(仅与TRT系列兼容),XC-15-4TRTFW

H 绕组测试引线组, 4 x 20 m,带TTA夹具(仅与TRT系列兼容),HC-20-4TRTMW

X 绕组测试引线组, 4 x 20m,带TTA夹具(仅与TRT系列兼容),XC-20-4TRTFW

H 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容),HE-05-4TRTMF

X 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容),XE-05-4TRTFM

H 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容),HE-10-4TRTMF

X 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容),XE-10-4TRTFM

H 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容),HE-15-4TRTMF

X 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容),XE-15-4TRTFM

电缆塑料箱 –小尺寸 ,CABLE-CAS-01

电缆塑料箱 –中等尺寸 , CABLE-CAS-02

带轮子电缆塑料箱 – 中等尺寸  ,CABLE-CAS-W2

带轮子电缆塑料箱 – 大尺寸  ,CABLE-CAS-W3

运输箱  ,HARD-CASE-LC
塑料运输箱  ,HARD-CASE-PC

带轮子塑料运输箱 , HARD-CASE-PW

内置热敏打印机 112 mm  ,PRINT-112-00
热敏纸卷 112 mm , PRINT-112-RO
蓝牙通讯模块  ,BLUET-MOD-01

逆变器 12 V DC至 230 V AC, 50 Hz  ,IN650-12-230
验证校准器 TRTC  ,TRTC-05-4800

H 绕组测试引线, 4 x 1 m,带香蕉插头,HC-01-4LMCBP

X 绕组测试引线, 4 x 1 m,带香蕉插头,XC-01-4LFCBP
电缆包  ,CABLE-BAG-00

TWA-TRT带接地线的安全开关盒  ,SWTCH-BOX-00 H

仪表与开关箱之间的连接, 4 x 0,8 m  ,HE-08-4LMCMC

X 仪表与开关箱之间的连接, 4 x 0,8 m  ,XE-08-4LFCFC
