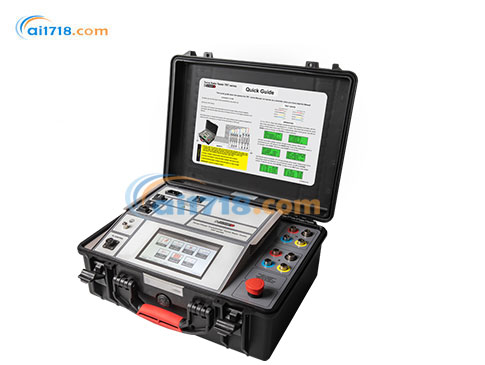

TRT03三相变压器变比测试仪简介:
•TRT03 是一款三相全自动测试装置,专为电源,配电和仪 表变压器的匝数比,相移和励磁电流测量而设计。TRT03 通过在高压绕组上施加电压,*测量无负载变压器绕组 上的电压,然后显示这些电压的比率来确定变压器匝数比。
•TRT03基于*先进的技术,采用当今*先进的技术。根据 IEC 60076-1标准的要求,该测试装置可用于测试单相和 三相变压器,有和没有分接头。
•对于三相测量,测试装置连接到待测变压器的所有三相。 如果为不同类型的变压器选择特定的矢量图,TRT03将对 每种变压器类型进行特定测试(即单相,三角形到星形/星形,星形到星形到三角形,三角形到三角形,星形 到星形到星形,三角形到锯齿形等,无需切换测试连接电 缆。在测试之后,它显示匝数比,相移和激励电流。
•TRT03允许用户输入变压器的铭牌电压,用于匝数比偏差计算。此功能可消除操作员手动计算引起的任何错误。
•TRT03还将测试结果与铭牌比率进行比较,并打印出每个 测试的误差百分比。
•操作条件消息或错误消息标识不正确的测试条件,异常操 作条件或变压器问题。TRT03具有很高的抵消高压电场静 电和电磁干扰的能力。它通过非常有效的过滤实现。使用 专有的硬件和软件设计解决方案进行过滤。
•测试电压为8至100V AC
•匝数比率范围0.8 - 50000
•*佳匝数比精度为0.05%
•单相测试电压
•自动矢量组检测
•内置分接开关控制单元
•使用DV-Win软件详细分析测试结果
•可互换测试引线,带三相绕组欧姆分析仪和分接开关分析仪TWA
•匝数比测量
•转动比率偏差计算
•励磁电流测量
•相角测量
•自动矢量组检测
•验证退磁过程
• 磁平衡测试
TRT03三相变压器变比测试仪优点:
准确性
对于所有三个测量参数匝数比,激励电流和相角 ,TRT03具有市场 上的*高精度使潜在的变压器不规则性和故障更加明显。
解析度
激励电流测量对于确定变压器磁芯中的问题很重要。TRT03的高测量分辨率可以更好地跟踪所有分接位置的当前趋势。
带TWA的可互换电缆
TRT03使用与三相绕组欧姆表和分接开关分析仪TWA相 同的电缆组。这使得一次性电缆设置能够执行六个测试: 匝数比,激励电流,相位角,绕组电阻,有载分接开关 DVtest和退磁,从而使TRT03和TWA成为一个测量系统。
自动矢量组检测
TRT03能够自动检测三相变压器和自耦变压器的矢量组。 无论是否使用PC软件都可以实现这一点。
DV-Win软件
DV-Win软件包含在购买价格中,所有更新都是免费的.该 软件允许从PC完全控制TRT03功能,并从仪器的内部存储 器下载测试结果.所有结果均以数字和图形方式显示,便于 分析.测试结果可以直接导出到excel文档.自定义测试报告可以生成,编辑,保存为多种文件格式,包括pdf和打印。
磁平衡测试
该测试有助于检测变压器磁芯中可能存在的问题。TRT03进行该测试是完全自动的,与匝数比测试相比,不需要更改电缆设置。 结果 以数字和图形方式呈现。
存储
TRT03中有足够的内存来存储200条测试记录。每条记录包含 50个测试读数。
USB 闪存盘
TRT03的测试结果也可以通过集成的USB闪存驱动器导出到USB存储器。
分接开关控制单元
TRT03具有内置分接开关控制单元,可以进行远程有载分接 开关操作。单个操作员可以非常快速地执行完整测试。
内置打印机
TRT03内置热敏打印机,112毫米(4.4英寸)宽,是可选配件。可以在 热敏纸上打印单个测量,测量范围或整个存储器。
将TRT03三相变压器变比测试仪连接到测试对象:
三相变压器
TRT03编程为自动测试CEI / IEC,IEEE和ANSI标准定义 的电源和配电变压器类型的匝数比,相移和励磁电流。 使用两组四根电缆,主侧和次级侧的所有套管仅连接一 次。

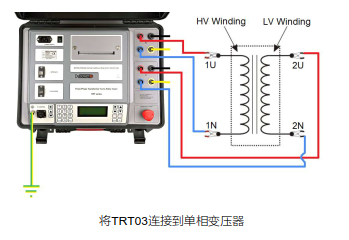

单相变压器
虽然是三相装置,但TRT03能够测试单相变压器。可以使 用特殊电缆组或三相电缆组来实现此目的。
三相自耦变压器
TRT03还可编程为自动测试由CEI / IEC,IEEE和ANSI标 准定义的自耦变压器类型的匝数比,相移和激励电流。使 用两组四根电缆,主侧和次级侧的所有套管仅连接一次。

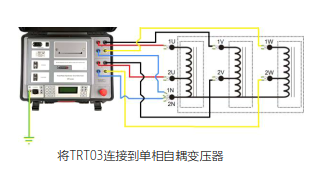

单相自耦变压器
虽然是三相器件,但TRT03能够测试单相自耦变压器。可 以使用特殊电缆组或三相电缆组来实现此目的。

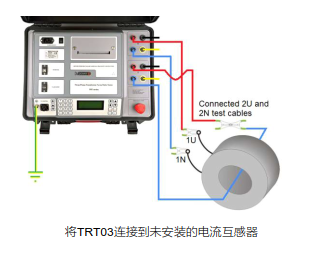

电流互感器
TRT03还可用于验证电流互感器(CT)的匝数比和极性。 CT是特殊构造的变压器 ,它们是仅具有一个或偶尔两个初级匝数的仪表变压器。CT的“X”(次级)侧有更大的匝 数。 因此,在验证CT时,必须将“X”测试电缆连接到 CT的主电源。 如果没有主端子,则应将“X”电缆滑过 CT芯并短路。
连接:符合IEC/EN60320-1;UL498, CSA 22.2
交流电源: 90 – 264 V AC, 50/60 Hz或110 – 350 V DC
输入功率: 200 VA保险丝: 2 A / 250 V, F型,不可更换
输出数据
仪器/测试电压
TRT03A: 8, 40, 100 V AC
TRT03B :10, 40, 100 V AC
TRT03C: 8, 40, 80 V AC
测量
匝数比测量范围: 0,8 – 50000
匝数比分辨率: 5 位
典型匝数比精度:
@80 or 100 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,05%
4 000 – 14 999: ±0,1%
15 000 – 19 999: ±0,2%
20 000 – 50 000:±0,25%
@40 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,1%
4 000 – 14 999: ±0,2%
15 000 – 20 000: ±0,3%
@8 or 10 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,1%
4 000 – 15 000: ±0,2%
励磁电流范围: 0 – 2 A
激励电流分辨率:
0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA
典型励磁电流精度:±(0,25% rdg +
相角范围: 0 – 360º
相角分辨率: 0,01º
典型相角精度: ±0,05º
显示
液晶屏20个字符乘4行;
带背光的LCD显示屏,在明亮的阳光下可见
接口
USB (标准)
RS232 (可选的)
数据储存
TRT03可存储多达10000个测试结果
环境条件
工作温度:
-10 ºC – +55 ºC / 14 ºF – +131 ºF
储存和运输:
-40 ºC – +70ºC / -40 ºF – +158 ºF
湿度: 5% – 95% 相对湿度,无凝结
尺寸及重量
尺寸 (W x H x D):480 x 190 x 385 mm
重量: 8 kg
打印机 (可选)
内置热敏打印机
纸张宽度112 mm
打印机工作温度:0 ºC – +50 ºC
在此范围内保证打印机密度:
5 ºC – +40 ºC /20 – 85% 相对湿度,无凝结
三相变压器匝数比测试仪 TRT03A, TRT03AX-N-01
三相变压器匝数比测试仪 TRT03B , TRT03BX-N-01
三相变压器匝数比测试仪 TRT03C , TRT03CX-N-01
附件包括基于Windows的DVR在PC软件中包括USB线
分接开关控制电缆 5 m
电源线
地线 (PE) 电缆
运输箱
推荐配件
H 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列),HC-10-4FMCWC
X 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列),XC-10-4FFCWC
电缆塑料箱 - 大尺寸,CABLE-CAS-03
可选配件
H 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列),HC-05-4FMCWC
X 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列),XC-05-4FFCWC
H 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列),HC-15-4FMCWC
X 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列),XC-15-4FFCWC
H 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列),HC-20-4FMCWC
X 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列),XC-20-4FFCWC
H 绕线延长线, 4 x 5 m (兼容TWA和TRT系列),HE-05-4FMCFC
X 绕线延长线, 4 x 5 m (兼容TWA和TRT系列),XE-05-4FFCMC
H 绕线延长线, 4 x 10 m(兼容TWA和TRT系列),HE-10-4FMCFC
X 绕线延长线, 4 x 10 m(兼容TWA和TRT系列),XE-10-4FFCMC
H 绕线延长线, 4 x 15 m(兼容TWA和TRT系列),HE-15-4FMCFC
X 绕线延长线, 4 x 15 m(兼容TWA和TRT系列),XE-15-4FFCMCH 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),HC-05-4TRTMW
X 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),XC-05-4TRTFW
H 绕组测试引线组, 4 x 10 m,带TTA夹具(仅与TRT系列兼容),HC-10-4TRTMW
X 绕组测试引线组, 4 x 10m,带TTA夹具(仅与TRT系列兼容),XC-10-4TRTFWH 绕组测试引线组, 4 x 15 m,带TTA夹具(仅与TRT系列兼容),HC-15-4TRTMW
X 绕组测试引线组, 4 x 15m,带TTA夹具(仅与TRT系列兼容),XC-15-4TRTFWH 绕组测试引线组, 4 x 20 m,带TTA夹具(仅与TRT系列兼容),HC-20-4TRTMW
X 绕组测试引线组, 4 x 20m,带TTA夹具(仅与TRT系列兼容),XC-20-4TRTFWH 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容),HE-05-4TRTMF
X 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容),XE-05-4TRTFM
H 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容),HE-10-4TRTMF
X 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容),XE-10-4TRTFMH 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容),HE-15-4TRTMF
X 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容),XE-15-4TRTFM电缆塑料箱 –小尺寸 ,CABLE-CAS-01
电缆塑料箱 –中等尺寸 , CABLE-CAS-02
带轮子电缆塑料箱 – 中等尺寸 ,CABLE-CAS-W2
带轮子电缆塑料箱 – 大尺寸 ,CABLE-CAS-W3
运输箱 ,HARD-CASE-LC
塑料运输箱 ,HARD-CASE-PC
带轮子塑料运输箱 , HARD-CASE-PW
内置热敏打印机 112 mm ,PRINT-112-00
热敏纸卷 112 mm , PRINT-112-RO
蓝牙通讯模块 ,BLUET-MOD-01
逆变器 12 V DC至 230 V AC, 50 Hz ,IN650-12-230
验证校准器 TRTC ,TRTC-05-4800
H 绕组测试引线, 4 x 1 m,带香蕉插头,HC-01-4LMCBP
X 绕组测试引线, 4 x 1 m,带香蕉插头,XC-01-4LFCBP
电缆包 ,CABLE-BAG-00
TWA-TRT带接地线的安全开关盒 ,SWTCH-BOX-00 H
仪表与开关箱之间的连接, 4 x 0,8 m ,HE-08-4LMCMC
X 仪表与开关箱之间的连接, 4 x 0,8 m ,XE-08-4LFCFC
-
