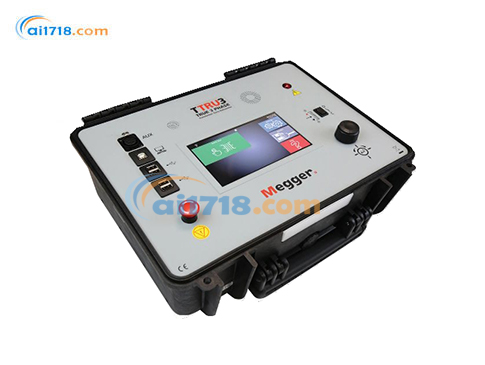

TTRU3三相变压器变比仪特点：
• -20°C至+ 50°C范围内的保证精度为±0.05％
•3Ø测试电压-*高250V
•3Ø升压比
•轻松且准确地进行移相和Z字形变压器测试 ■ 市场上*小/*轻的3Ø测试仪
•快速3Ø测试-不到10秒
TTRU3三相变压器变比仪简介：
•新型Megger TTRU3变压器匝数比测试仪采用了革命性的设计，可以对变压器进行一系列完整的测量，包括3Ø升压匝数比测试 。
•3Ø电压输出为当今繁忙的测试日程安排提供了众多优势。 功能包括：
屏幕矢量旋转和自动矢量识别有助于矢量组相位关系的验证和识别
*测量相移关系（用于移相变压器和Z型矢量配置）。
更快的测试–所有三相同时进行测试
更可靠-消除了内部继电器切换的要求，而内部继电器切换是导致故障的常见原因

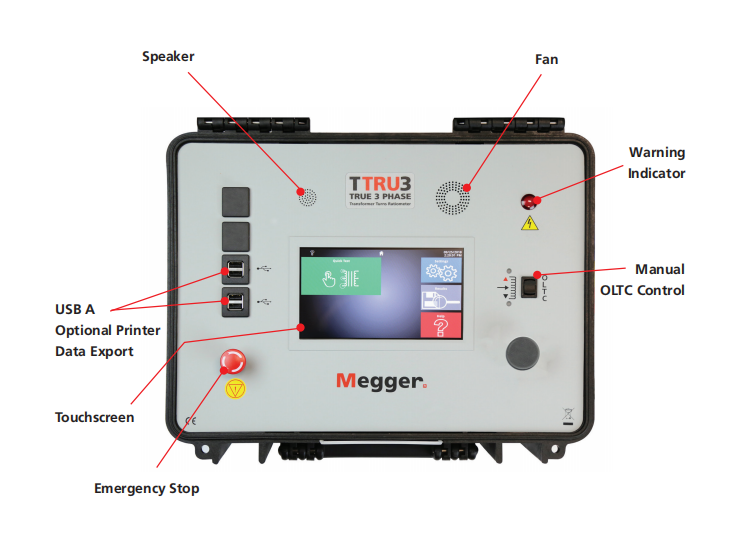

•TTRU3是确定变压器机械状况的重要工具。 所有比率测试都是在一台仪器中进行的，只有一根3Ø导线组连接。 TTRU3利用*新的7英寸（180毫米）彩色触摸屏以及可选的打印机，因此您永远不 会丢失结果。 这与可以从您的PC上进行操作的远程控制以及将结 果下载到USB存储设备的能力相辅相成。
TTRU3三相变压器变比仪可发现的问题：
•连接松动
•匝间短路
•断股
•绕组变形
•分接开关问题
•铁芯问题
TTRU3三相变压器变比仪可进行的测试：
全部通过一台仪器和三相导线组连接！
•比率-三相电力变压器的升压测试
•相移和相位偏差
•极性
•磁平衡/磁通分布
•励磁电流特性
•自动矢量检测/识别
•测试电压-快速测试所有变压器
•3Ø升压测试
•确认预期的铭牌矢量配置
•能够测量实际相移与预期相移
•独特的开尔文夹具，可调节3英寸钳口
•香蕉插头输入，用于连接到端子块
•匝数比％误差，对比铭牌是否通过
•通过USB的PC接口用于远程控制操作和下载测试结果
|
输入功率 |
90-264V AC，47-63Hz，*大250VA |
|
输出 |
电压：3Ø，1-48V AC，主电源可达250V |
|
频率：50-480Hz |
|
|
电流：0.1mA-1A，*大1A@48V |
|
|
匝比测量方法 |
3Ø增加；3Ø逐步减低；1Ø增加；1Ø逐步减低； |
|
回转比范围和精度(-20℃到+50℃时保证精度) |
|
|
逐步减低激励 |
25-48V：±0.05% 0.8-1000；±0.10% 1001-2000；±0.30% 2001-15000；±1% 15001–50000 |
|
1-24V：±0.10% 0.8-1000；±0.20% 1001-2000；±0.60% 2001-15000 |
|
|
加强测量 |
25-250V：±0.05% 0.8-200(*大电力Tx) |
|
1-24V：±0.10% 0.8-200 |
|
|
5位数分辨率 |
|
|
励磁电流测量 |
分辨率：0.1mA 0.1mA-100mA；1mA 101-1000mA |
|
精度：±1%±0.1mA |
|
|
频率测量 |
分辨率：0.1 Hz |
|
精度：±0.1%±0.1Hz |
|
|
变压器相位测量 |
范围： 0-360度 |
|
精度：±0.05度 |
|
|
重量 |
6.5kg(14lbs) |
|
尺寸 |
406×304×254mm(16×12×8in) |
|
操作温度 |
-20℃ to +50℃(-4℉ to +122℉) |
|
存储温度 |
-30℃ to +70℃(-22℉ to +158℉) |
|
相对湿度 |
0-90%无冷凝 |
|
安全 |
IEC 61010-1:2010+AMD1:2016 |
|
EMI/EMC |
IEC 61326-1:2012 |
|
RoHS2 |
EN50581 |
|
振动/下降/冲击 |
MIL-STD-810G |
|
触摸屏 |
180毫米(7in)，800×480分辨率，1100NITS |
|
变压器测试标准 |
IEEE C57.152-2013；IEC 60076-1:2011；AS/NZS 6076 1:2014；CIGRE 445 2011 |
|
外壳 |
坚固的外壳下折叠脚，用于导线和配件的帆布手提袋 |
|
内部/外部数据存储 |
多达2000组3阶段结果的内部存储，可通过USB 2.0/3.0 U盘转移 |
|
通信/控制软件 |
180mm(7英寸)内置运行自定义GUI显示，USB接口用于PC控制运行自定义GUI |
|
打印输出 |
51毫米热敏打印机，打印GUI上显示的所有测量数据 |

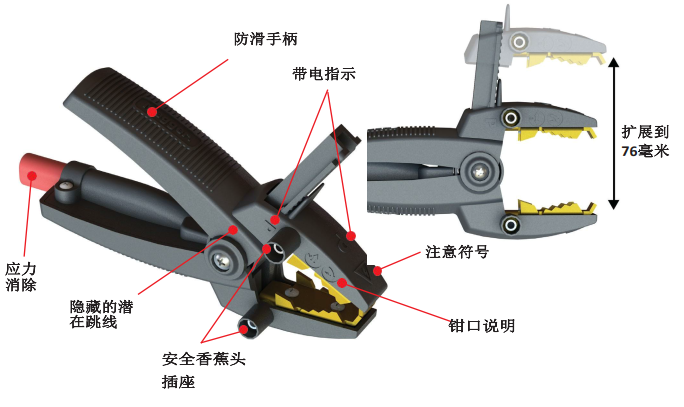

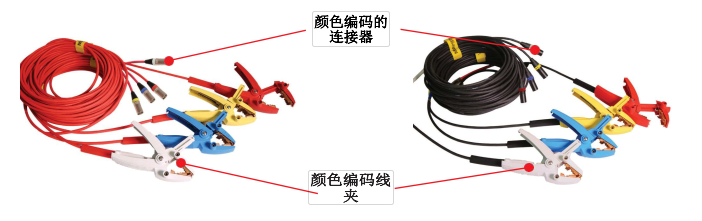

3Ø通用引线套件简化了与任何变压器的连接。 耐用的开尔文夹具可 延伸至3英寸，可连接任何尺寸的套管。 引线跨度范围从5m（15ft） 到30m（100ft），确保您可以连接和测试任何变压器配置。 所有的导线都可以在一个梯子爬升中连接，从而降低了跌落伤害的风险。 开尔文线夹也可以接受安全的香蕉插头，从而可以轻松地将3Ø引线组连接 到CT接线端子。 电击和电位标记清晰地显示在夹具上，告知操作员如何安全连接。
TTRU3引线组可与大多数现有的MTO，MWA和TTR一起使用。
■ 2008-009 - H leadbreakout
■ 2008-010 - X lead breakout
您甚至可以将旧的导线组与TTRU3一起使用！
■ 2008-001-XX
■ 2008-005-XX
■ 2008-002-XX
■ 2008-006-XX
■ 2008-003-XX
■ 2008-007-XX
■ 2008-004-XX
■ 2008-008-XX
-
