波兰SONEL S.A.（索耐）PQM-750电能质量分析仪由爱仪器仪表网代理，本产品固定电表，用于测量和记录电源参数是否符合标准和适用法律，并能够验证电力销售/购买合同的预设条款。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

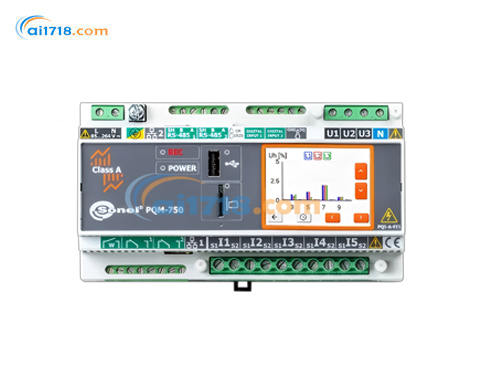

PQM750电能质量分析仪

PQM-750电能质量分析仪介绍

固定式、模块化、综合型

固定电表，用于测量和记录电源参数是否符合标准和适用法律，并能够验证电力销售/购买合同的预设条款。

属于 A 类。设计为安装在 DIN 导轨上（可以安装在柜子墙壁上）。模块化设计允许添加新模块以扩展仪表的功能。该仪器允许在 50 Hz、60 Hz 和 400 Hz* 网络中进行测量。

* 即将推出

特征

完全符合 IEC 61000-4-30 的 A 级标准，由认可实验室出具的证书确认
电压输入 L1、L2、L3、N、E（5 个端子）
L1、L2、L3、N、E 电流（5 个电流互感器）
内置电流互感器 5 A（可选：1 A*），可利用一次侧计算结果进行间接测量（可选：带外部电流互感器的版本*）
在 50 Hz、60 Hz 网络下运行，在 400 Hz 网络下运行*
记录电压和电流事件以及波形
测量 4,000 多个参数
24 位模拟数字转换器
基本采样率为 80 kHz
2…150 kHz 频段的传导发射监测
两个 LAN 端口，其中一个可选择使用 PoE（以太网供电）为仪表供电
电源 85…264 V AC (120…300 V DC)，内置可充电电池
8 GB 内存（microSD 卡）
USB 端口用于仪表更新和数据交换
两个二进制输入、两个继电器输出、两个 RS-485 端口
继电器输出监控分析仪的运行（看门狗）
用于外部温度传感器的单线输入
2.4 英寸触摸屏
DIN 导轨或墙壁安装
扩展总线允许连接各种外部模块（例如 GPS、LTE）
内置网络服务器，用于对仪表进行编程、读取当前数据、查看带有波形图/RMS 显示的记录事件列表
通过 NTP 服务器、IRIG-B（通过内置 RS-485）与参考时间同步
可选 GPS 模块*
电压输入测量类别 CAT III 600 V (IV 300 V)
电流输入测量类别为 CAT III 300 V
密封电流和电压输入的可能性
* 即将推出

其他功能

标准传输协议

Modbus TCP/IP
Modbus RTU
IEC 61850
功率质量差异
Web 界面（Web 服务器）

从任何网络浏览器访问界面
模块化

该仪器可以通过附加通信协议以及物理和软件功能进行扩展。

附加内部模块*

瞬态模块
SSR继电器模块
18…60 V DC 电源装置
附加外部模块*

LTE GSM 模块
带 IRIG-B 输出的 GPS 模块
I/O 模块
LCD 7”触摸屏，可在安装位置全面操作分析仪
* 即将推出

测量参数

内置软件（网络界面 - 网络服务器）允许您配置设备并查看实际数据。它允许测量以下参数。

L1、L2、L3+N/PE 的相 RMS 电压U
L12、L23、L31的相间 RMS 电压U
所有相的RMS 电流I + N + PE
电压和电流的波峰因数CF
L1 的网络频率f
L1、L2、L3 的有功功率P
L1、L2、L3 的有功功率P1（50 Hz 间隔）
L1、L2、L3 的无功功率Q
L1、L2、L3 的无功功率Q1（间隔 50 Hz ）
L1、L2、L3的视在功率S
L1、L2、L3 的视在功率S1（间隔 50 Hz ）
三相总功率P 3F、Q 3F、S 3F
三相总功率P1 3F、Q1 3F、S1 3F
L1、L2、L3 的cosφ 、 cosφ 3F
L1、L2、L3 的功率因数PF、PF 3F
L1、L2、L3 的tgφ ， tgφ 3F
L1、L2、L3 的失真功率D
三相总畸变功率D 3F
失真功率因数DPF用于 L1、L2、L3
事件的相电压和电流形状
电流和电压的相图
L1、L2、L3 的有功电能 – 取E P+或给定E P-。
三相有功电能 – 得出E P3F+或给定E P3F-
L1、L2、L3 的电感无功电能消耗 – E QL+
L1、L2、L3 的电容无功电能消耗 – E QC+
三相无功电能消耗 – 电感性E QL3F+和电容性 E QC3F+
L1、L2、L3 的视在能量 – E S
三相视在电能E S3F
电流和电压中256次谐波
电流和电压中高达 256 次间谐波
电流和电压谐波之间的角度
监控2…150 kHz带宽
U直流相电压分量
谐波电流和电压占 RMS 值的份额 (%) – h nR
谐波电流和电压相对于基波谐波的份额 h1 (%) – h nF
根据 RMS 值计算电压和电流的THD R (%)
相对于基波谐波计算的电压和电流的THD F (%)
根据 RMS 值计算电压和电流的TID R (%)
相对于基波谐波计算的电压和电流的TID F (%)
有功和无功谐波功率
I 1、I 2、I 3、I N的K因子
因子 K（欧洲）
对称电压分量：零电压U 0，正电压U 1，反电压U 2
相容阶数（1、4、7、…）、相反阶数（2、5、8、…）、零阶数（3、6、9、…）的谐波分量的电压值（V、%）
电流的对称分量：零电流I 0，直流电流I 1，逆电流I 2
直流（1、4、7、…）、反直流（2、5、8、…）、零次（3、6、9、…）谐波分量的电流值（A，%）
短期光闪烁系数P st
长期光闪烁系数P lt
电压不平衡
电流不平衡
瞬态电压 U 高达 6000 V
纹波控制信号
温度：Tw（分析仪内部）、Tz1…Tz4（单线）
标准

该仪器符合 IEC 61000-4-30 标准的 A 级要求，并且符合以下要求：

产品标准：
IEC 62586-1 – 电源系统中的电能质量测量 – 第 1 部分：电能质量仪器 (PQI)
IEC 62586-2 – 电源系统中的电能质量测量 – 第 2 部分：功能测试和不确定度要求
测量网络参数的标准：
IEC 61000-4-30 – 电磁兼容性 (EMC) – 测试和测量技术 – 电能质量测量方法
IEC 61000-4-7 – 电磁兼容性 (EMC) – 测试和测量技术 – 电源系统及连接设备的谐波和间谐波测量及仪表通用指南
IEC 61000-4-15 – 电磁兼容性 (EMC) – 测试和测量技术 – 闪烁计 – 功能和设计规格
EN 50160 – 公共电网供电的电压特性
安全标准：
IEC 61010-1 – 测量控制和实验室用电气设备的安全要求。第 1 部分：一般要求
IEC 61010-2-030 – 测量、控制和实验室用电气设备的安全要求 – 第 2-030 部分：具有测试或测量电路的设备的特殊要求
电磁兼容标准：
EN 55032 – 多媒体设备的电磁兼容性 – 发射要求
IEC 61000-6-5 – 电磁兼容性 (EMC) – 第 6-5 部分：通用标准 – 发电站和变电站环境中使用的设备的抗扰度

PQM-750电能质量分析仪参数

范围	测量范围	*大分辨率	准确性
交流电压 (TRMS) U L-L MAX = 2000 V，U L-E MAX = 1000 V	0.0...1000.0V	4 位有效数字	±0.1%U DIN
波峰因数
电压	1.0…6.5（690 V 电压为 1.65）	0.01	±5％
当前的	1.00…10.00	0.01	±5％
交流电 (TRMS)	0…20 安	4 位有效数字	±0.2%
频率	40.000…70.000赫兹	0.001 赫兹	±0.01赫兹
有功功率 IEC 62053-22 0.2S 级	取决于电压和电流比	4 位有效数字	±0.2%
无功功率 IEC 62053-24 等级 0.5S	取决于电压和电流比	4 位有效数字	±0.5%
视在功率	取决于电压和电流比	4 位有效数字	±0.2%
有功电能 IEC 62053-22 0.2S 级	取决于电压和电流比	4 位有效数字	±0.2%
无功电能 IEC 62053-24 0.5S 级	取决于电压和电流比	4 位有效数字	±0.5%
视在能量	取决于电压和电流比	4 位有效数字	±0.2%
cosφ 和功率因数 (PF)	-1.000…1.000	0.001	0.05
正切值	-10.000…10.000	0.001	取决于有功功率和无功功率的误差
谐波和间谐波
电压	直流，0…256	4 位有效数字	±0.05% U din，mv < 1% U din ±5% mv，mv ≥ 1% U din
当前的	0…256	4 位有效数字	±0.15% I rin，当 mv < 3% I rin 时 ±5% mv，当 mv ≥ 3% I rin 时
总谐波失真
电压	0…20％	0.01%	±0.3%（*误差）
当前的	0…*	0.01%	±0.3%（*误差）
谐波有功功率和无功功率	取决于电压和电流比	4 位有效数字	—
电流和电压谐波之间的角度	-180.0…+180.0°	0.1°	n = 1 时≤0.05° 2 ≤ n ≤ 60 时≤1°，f nom = 50 Hz时 ≤4° 61 ≤ n ≤ 256 时≤4°，f nom = 50 Hz时
K 因子	1.0…50.0	0.01	±10％
闪烁指数	0.20…10.00	0.01	±5％
不平衡因素
电压和电流	0.0…20.0%	0.1％	±0.15%（*误差）
控制信号的测量
电压	f R = 5…30000 Hz时，U din*高可达 15%	4 位有效数字	未指定 <1% U din ±0.15% 对于 1…3% U din ±5% 对于 3…15% U din
带内辐射
2…9 千赫	200 Hz 倍数的单一频率	0.01V	±0.1% U din，mv < 2% U din ±5% mv，mv ≥ 2% U din
8…150 kHz	2 kHz 倍数的单一频率	0.01V	±(5%+0.1V)
