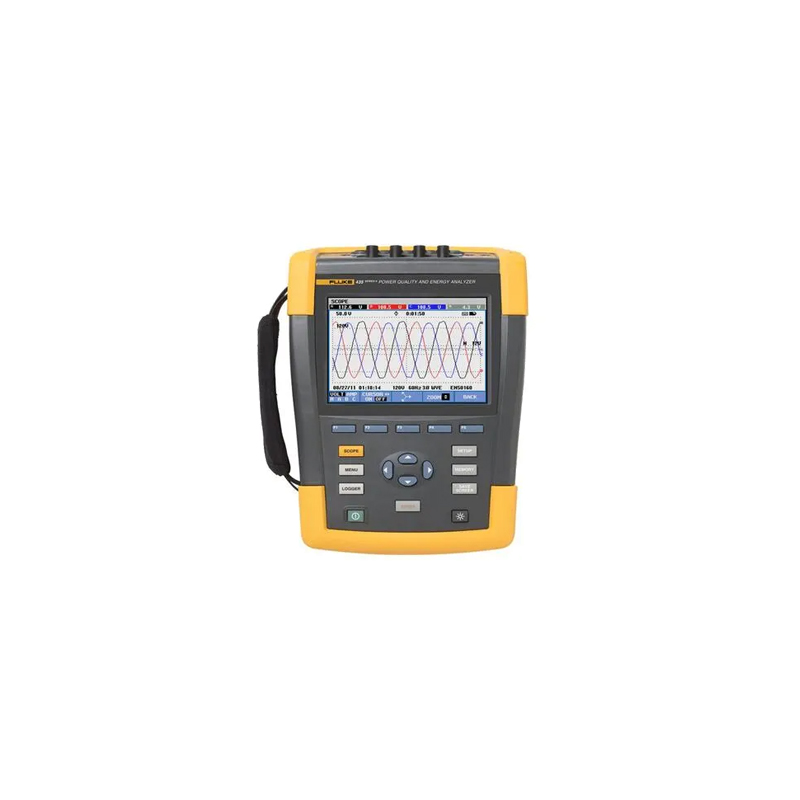

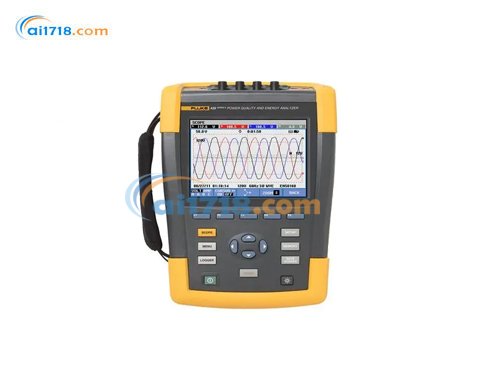

美国Fluke 437II系列400Hz电能质量和能量分析仪由爱仪器仪表网代理，专为国防和航空工业而设计，是在潜艇、飞机及其他的运输应用中进行作业的人员必备工具。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•专为运输应用而设计
•Fluke 437 系列 II 400Hz 电能质量和能量分析仪专为国防和航空工业而设计
•437 II 能够测量高达 400 Hz 的频率，是在潜艇、飞机及其他的运输应用中进行作业的人员必备工具
•通过提高电源频率至 400 Hz，变压器和电机比 50 和 60 Hz 时的体积更小、质量更轻，更加有利于飞机、潜艇、宇宙飞船和其他*用设备和手持工具的应用
•437 II型号实现了此类航空和*用系统电能质量的测量
•功率逆变器效率：同时测量电力电子系统的交流输出功率和直流输入功率（使用可选的直流电流钳）
•电参数波形数据捕获：捕获快速变化的 RMS 数据，显示半周期和波形来描述电气系统动态特性（发电机起动、UPS 切换等等）
•能量损失分析器：通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化，以确定电能损失造成的财务成本
•实时故障排除：使用光标和缩放工具分析趋势
•业内*高安全级别：引入线额定使用 600 V CAT IV/1000 V CAT III
•测量所有三相和中性线：内置 4 个柔性电流探头，增强的细柔性设计以适合*紧密的位置
•自动趋势分析：每次测量都会自动记录，无需进行任何设置
•系统监测器：根据 EN50160 电能质量标准，在一个屏幕上显示 10 个电能质量参数
•记录仪功能：可配置任何测试条件，可按用户定义的间隔记录*多 600 个参数
•查看图形和生成报告：附带分析软件
•电池寿命：锂离子电池组每次充电可运行 7 小时

产品特点：
•电参数波形数据捕获
•437 II系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号，从而查找出现问题的原因
•电参数波形功能超出了标准的电能质量测量范围；电参数波形功能快速的数据捕获模式能够表征系统的动态性
•在给定时间内持续地捕获电压和电流的波形，并详细显示在屏幕上，功率的波形则由该数据推导出
•还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析
•437 II 型号可通过同时测量系统的直流和交流功率，测定逆变器效率，从而确定在转换过程中损失了多少功率
•只需借助一个按钮，这种独特的系统监测器便能让您总览电力系统的性能，并能检查输入的电能是否符合 EN50160 限值或是您自己的定制规格
•总览信息显示在单个屏幕上，并有颜色标记条清楚地标出哪些参数超出了限值

产品应用：
•400 Hz 测量S][64] – 捕获航空和*用电力系统的电能质量测量值
•电参数波形数据捕获– 捕捉快速的 RMS 数值以查看每个波形，从而可以确定电压、电流和频率的数值如何相互作用
•功率逆变器效率 – 测量交流输出功率/直流输入功率，监测逆变器效率
•电能量货币化 – 计算因电能质量差而产生的财务成本
•电能量评估 – 量化判断节能设备安装前后能耗的改善情况
•一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
•预防性维护 – 在电能质量问题引起停机前进行监测和预测
•长期分析 – 发现难以察觉的问题或间歇性问题
•负载研究 – 增加负载前验证电气系统的容量

常规技术指标
外壳	设计坚固且防震，带有一体式防护皮套用于倾斜的直立位置时，拥有 IEC60529 IP51 级防尘防水滴性撞击和振动经受住 30 g 撞击，振动等级：按照 MIL-PRF-28800F 2 级要求为 3 g 正弦，随机振动 0.03 g 2/Hz
显示屏	亮度： 200 cd/m2（一般使用电源适配器）；90 cd/m2（一般使用电池电源） 127 mm x 88 mm（153 mm/6.0 对角线）LCD 分辨率： 320 x 240 像素对比度和亮度：用户可调，带温度补偿
存储	标准 8GB SD 存储卡（兼容 SDHC，FAT32 格式），*大可选 32GB 屏幕保存和多个数据内存，可存储包括录像在内的数据（取决于内存容量）
实时时钟	对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示
环境
工作温度	0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外
存放温度	-20 °C ~ +60 °C
湿度	+10 °C ~ +30 °C： 95% 相对湿度，无冷凝 +30 °C ~ +40 °C: 75% 相对湿度，无冷凝 +40 °C ~ +50 °C: 45% RH，非冷凝
*大工作海拔	CAT IV 600 V 和 CAT III 1000 V 高为 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 高为 3000 m (10,000 ft) *大存储海拔为 12 km (40000 ft)
电磁兼容 (EMC)	辐射和抗干扰性符合EN 61326 (2005-12)
接口	mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问）
保修	主机三年保修（零件和人工），附件一年保修
内含附件
电源配件	BC430 电源适配器，国际插头适配器套件，BP290（单节锂离子电池），28Wh（7 小时以上）
电压测试线	TL430 测试导线和鳄鱼夹套件
彩色编码	WC100 彩色编码夹和地区性标记贴纸
柔性电流探头	i430flex-TF，24 inch (61cm) 长，数量 4 个
存储卡、软件和 PC 连接	8 GB SD 卡，CD 光盘上的 PowerLog 软件（含有 PDF 格式的用户手册），USB 电缆（A-Bmini 插口）
携带箱	C1740 软包：适用于 434-II 和 435-II；C437 带辊轮硬盒：适用于 437-II

	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流）	434-II	1 V 至 1000 V 相电压	0.1 V	± 0.5% 额定电压****
Vrms（交流 + 直流）	435-II 和 437-II	1 V 至 1000 V 相电压	0.01 V	± 0.1% 额定电压****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 额定电压
电压峰值因数 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	434-II	1 V 至 1000 V 相电压	0.1 V	± 1% 额定电压
Vrms½	434-II 和 435-II		0.1 V	± 0.2% 额定电压
Vfund	434-II	1 V 至 1000 V 相电压	0.1 V	± 0.5% 额定电压
Vfund	435-II 和 437-II		0.1 V	± 0.1% 额定电压
电流（精度不包括电流钳精度）
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1:00 AM	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
电流峰值因数 (CF)		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 1% ± 10 个计数点
Afund	i430-Flex 1x	5 A 至 6000 A	1:00 AM	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Hz
Hz	Fluke 434 @ 50 Hz 额定	42.50 Hz 至 57.50 Hz	0.01 Hz	± 0.01 Hz
	Fluke 434 @ 60 Hz 额定	51.00 Hz 至 69.00 Hz	0.01 Hz	± 0.01 Hz
	Fluke 435/7 @ 50 Hz 额定	42.500 Hz 至 57.500 Hz	0.001 Hz	± 0.01 Hz
	Fluke 435/7 @ 60 Hz 额定	51.000 Hz 至 69.000 Hz	0.001 Hz	± 0.01 Hz
	Fluke 437 @ 400 Hz 额定	340.0 Hz 至 460.0 Hz	0.1 Hz	± 0.1 Hz
电源
瓦特（VA，var）	i430-Flex	最大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
瓦特（VA，var）	1 mV/A	最大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
功率因数 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 额定负载状态
能量
kWh（kVAh，kvarh）	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 个计数点
能量损失	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 位数不含线电阻精度
谐波
谐波次数 (n)		直流，1 至 50 次分组：谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n)		关闭，1 至 50 次分组：谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 (V)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	绝对	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
电流 (A)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	绝对	0.0 至 600 A	0.1 A	± 5% ± 5 个计数点
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
	绝对	取决于电流钳变比和额定电压	—	± 5% ± n x 2 % ± 10 个计数点
	THD	0.0 % 至 100 %	0.10%	± 5 %
相角		-360° 至 +0°	1°	± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
电压	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
电流	%	0.0 % 至 20.0 %	0.10%	± 1 %
电源信号
阈值等级		在两个独立的频率下，阈值、限值和控制信号持续时间可编程	—	—
信号频率		60 Hz 至 3000 Hz	0.1 Hz
相对 V%		0 % 至 100 %	0.10%	± 0.4 %
绝对 V3s（3 秒平均值）		0.0 V 至 1000 V	0.1 V	± 5 % 额定电压
