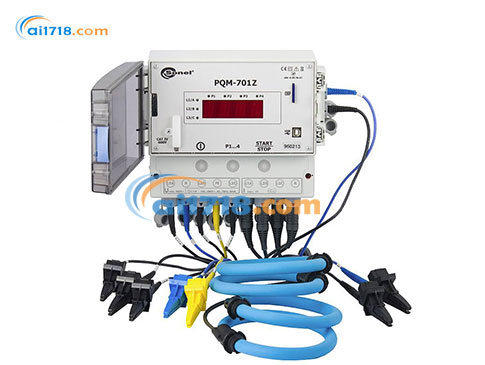

波兰Sonel(索耐)PQM-701Z电能质量分析仪由爱仪器仪表网代理,本产品适合用于50/60Hz电力系统,可以依据EN 61000-4-30标准A等级记录电能系统参数。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
PQM-701Z电能质量分析仪简介:
•PQM-701Z可以依据EN 61000-4-30标准A等级记录电能系统参数。
•PQM-701Z分析仪可以记录每半个周期的数据。
•PQM-701Z有内置适用于变压器和整流器检测的独立电源。
•PQM-701Z可使用于*极端的环境情况下:运作温度为:以-20°C至+55°C。
•适合用于50/60Hz电力系统
•适合用于电压系统种类:64/110 V, 110/190 V, 115/200 V 127/220 V,220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V
•连接系统设置:
单相, 双相(+零线)连接
三相四线制(有中性线及无中性线)
三相三角形连接
•使用电脑软件可以方便方式设置电力系统的所有的参数
•内装可充电池 (运作时间大于4小时连续性)
PQM-701Z电能质量分析仪测量参数:
•L1, L2, L3, N-PE 电压测试 (依据EN 61000-4-30标准A等级的规定)通过五个电压入口可测量:*高值,*小值,平均值和瞬时值高达760V,可配整流器使用
•L1, L2, L3, N电流测试 :*高值,*小值,平均值和 瞬时值高达3kA(取决于使用的电流钳),可配变压器使用
•电流峰值因数(CFI)及电压峰值因数(CFU)
•频率范围:40 Hz – 70 Hz (依据EN 61000-4-30标准A等级的规定)
•有功功率(P),无功功率(Q),畸变功率(D),视在功率包括无功功率的特性(电容性或电感性)
•功率记录:
Budeanu方法
IEEE 1459
•有功功率 (E ),无功功率 (E ),视在功率 (E ) P q S
•功率因数, cosφ, tgφ
•K因数(由谐波引起的变压器超负荷)
•电压和电流谐波(至50次谐波) (遵守EN 61000-4-7标准 I 等级的规定)
•电压和电流的总体谐波失真(THD)
•短期閃变 (P ) 长期閃变 (P ) (符合EN 61000-4-15标准 A等级的要求) ST LT
•电流和电压的不平衡(符合EN 61000-4-30标准 A等级的要求)
•过电压,电压骤降,电压干扰的记录,包括其波形(符合EN 61000-4-30标准 A等级的要求)
•电流事件记录,包括其波形
•每段平均时间后的记录一次电流和电压的波形
PQM-701Z电能质量分析仪遵循以下标准的相关要求:
•EN 61000-4-30 (等级 A) (电磁的兼容性 – 检测方法)
•EN 61000-4-7 (等级 I) (谐波测量)
•EN 61000-4-15 (等级 A) (闪络测量)
•EN 50160 (供电电压特性)
•IEC 61010-1 (检测仪的安全性)
PQM-701Z电能质量分析仪简介:
•PQM-701Z可以依据EN 61000-4-30标准A等级记录电能系统参数。
•PQM-701Z分析仪可以记录每半个周期的数据。
•PQM-701Z有内置适用于变压器和整流器检测的独立电源。
•PQM-701Z可使用于*极端的环境情况下:运作温度为:以-20°C至+55°C。
•适合用于50/60Hz电力系统
•适合用于电压系统种类:64/110 V, 110/190 V, 115/200 V 127/220 V,220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V
•连接系统设置:
单相, 双相(+零线)连接
三相四线制(有中性线及无中性线)
三相三角形连接
•使用电脑软件可以方便方式设置电力系统的所有的参数
•内装可充电池 (运作时间大于4小时连续性)
PQM-701Z电能质量分析仪测量参数:
•L1, L2, L3, N-PE 电压测试 (依据EN 61000-4-30标准A等级的规定)通过五个电压入口可测量:*高值,*小值,平均值和瞬时值高达760V,可配整流器使用
•L1, L2, L3, N电流测试 :*高值,*小值,平均值和 瞬时值高达3kA(取决于使用的电流钳),可配变压器使用
•电流峰值因数(CFI)及电压峰值因数(CFU)
•频率范围:40 Hz – 70 Hz (依据EN 61000-4-30标准A等级的规定)
•有功功率(P),无功功率(Q),畸变功率(D),视在功率包括无功功率的特性(电容性或电感性)
•功率记录:
Budeanu方法
IEEE 1459
•有功功率 (E ),无功功率 (E ),视在功率 (E ) P q S
•功率因数, cosφ, tgφ
•K因数(由谐波引起的变压器超负荷)
•电压和电流谐波(至50次谐波) (遵守EN 61000-4-7标准 I 等级的规定)
•电压和电流的总体谐波失真(THD)
•短期閃变 (P ) 长期閃变 (P ) (符合EN 61000-4-15标准 A等级的要求) ST LT
•电流和电压的不平衡(符合EN 61000-4-30标准 A等级的要求)
•过电压,电压骤降,电压干扰的记录,包括其波形(符合EN 61000-4-30标准 A等级的要求)
•电流事件记录,包括其波形
•每段平均时间后的记录一次电流和电压的波形
PQM-701Z电能质量分析仪遵循以下标准的相关要求:
•EN 61000-4-30 (等级 A) (电磁的兼容性 – 检测方法)
•EN 61000-4-7 (等级 I) (谐波测量)
•EN 61000-4-15 (等级 A) (闪络测量)
•EN 50160 (供电电压特性)
•IEC 61010-1 (检测仪的安全性)
参数 | 测量范围 | 分辨率 | 精度 | |
交流电压(真实均方根) | — | 0-760V | 0.01%Un | ±0.1%Un |
波峰因数 | 电压 | 1-10(≤1.65对690V) | 0.01 | ±5% |
电流 | 1-10(≤3,6Inom) | 0.01%Un | ±5%读数 | |
交流电流(真实均方根) | — | 取决于电流钳 | 额定范围的0.01% | 额定范围的0.1%(误差不等于电流钳误差) |
频率 | — | 40-70Hz | 0.01Hz | ±0.01Hz |
有功功率,无功功率,视在功率,畸变功率 | — | 取决于配置(变压器或整流器和电流钳) | 可达四个小数位 | 取决于配置(变压器或整流器和电流钳) |
有功电流,无功电流,视在电流,畸变电流 | — | 取决于配置(变压器或整流器和电流钳) | 可达四个小数位 | 跟功率误差一致 |
cosφ 和功率因数(PF) | — | 0-1,00 | 0.01 | ±0.03 |
tgφ | — | 0-10 | 0.01 | 取决于有功功率和无功功率误差 |
谐波,PQM-702:简谐波 | 电压 | 跟交流电压的真实均方根一致 | 跟交流电压的真实均方根一致 |
±5% Uh 对r Uh<1% Un ±0.05% Un 对 Uh<1% Un |
电流 | 跟交流电压的真实均方根一致 | 跟交流电压的真实均方根一致 |
± 5% Ih 对 Ih<3% In ± 0.15% In 对 Ih<3% In |
|
THD(总体谐波失真) | 电压 | 0-*(关于均方根值) | 0.10% | ±5% |
电流 | ±5% | |||
谐波的有功功率和无功功率 | — | 取决于配置(变压器或整流器和电流钳) | 取决于*小电流和电压值 | — |
谐波电流和电压间的角度 | — | -180至+180° | 0.1° | ±(h x 1°) |
K因数 | — | 1-50 | 0.1 | ±10% |
闪络严重性 PST, PLT | — | 0.2-10 | 0.01 | ±5% |
电压不对称性 | 电压和电流 | 0-20% | 0.10% | ±0.15%(*误差) |
PQM-701/701Z/701Zr的标准配件: | |
黑色,带有香蕉连接头的测试线,2,2m (PQM-701 3件, PQM-701Z/Zr 4 件) | WAPRZ2X2BLBB |
黄色,带有香蕉插头的测试线 2,2m; | WAPRZ2X2YEBB |
蓝色,带有香蕉插头的测试线 2,2m (PQM-701 - 1件, PQM-701Z (Zr) - 2件) | WAPRZ2X2BUBB |
黑色,鳄鱼夹 K01 (PQM-701 - 3件, PQM-701Z (Zr) - 4 件) | WAKROBL20K01 |
黄色,鳄鱼夹 K2 | WAKROYE20K02 |
蓝色,鳄鱼夹 K02 (PQM-701 - 1件, PQM-701Z (Zr) - 2件) | WAKROBU20K02 |
USB线 | WAPRZUSB |
电源适配器 (L1及N) | WAADAAZ1 |
OR-1接收器(USB) | WAADAUSBOR1 |
用于阅读和分析数据的Sonel Analysis软件(完整版) | |
Sd卡 | WAPOZSD1 |
硬质手提箱 | WAWALXL1 |
PQM固定带 | WAPOZOPAKPL |
DIN轨道夹(ISO),2件 | WAPOZUCH2 |
高达3 kV ACF-3电流钳 (Ø14 cm) (4件) | WACEGF3OKR |
内置电池,校准证书 |
|
RS-232线 (PQM-701Zr) | WAPRZRS232 |
