WS44Xs-A 数字示波器 WS44Xs-A 数字示波器

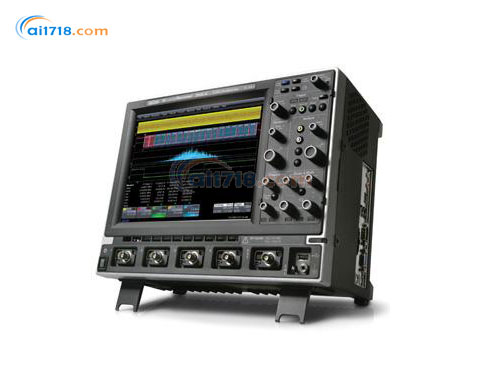

美国lECROY(力科) WS44Xs-A 数字示波器

型      号:WS44Xs-A 数字示波器
品      牌:美国lECROY(力科)
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国lECROY(力科)
美国lECROY(力科)

leCroy力科仪器是提供测试设备解决方案的生产厂商,为使得全球各行各业中的公司提供能够设计和测试各类电子器件。成立于1964年,自公司成立以来,一直把重点放在研制改善生产效率的测试设备上,帮助工程师更快速、更高效地解决电路问题。随着市场竞争加剧,技术复杂程度不断提高,leCro...[查看更多]

浏览过此产品的用户最终购买了

美国LECROY(力科) WS44Xs-A数字示波器由爱仪器仪表网代理,本产品为高效设计和调试提供的解决方案。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!



产品简介:

• 满足LXI标准 WaveSurfer MXs-A 提供了WaveSurfer Xs-A的所有*功能

• 0 Mpts/Ch存储器

• 每条通道高达5 GS/s的采样率

• LabNotebook™文件管理和报告编制软件

• *数学运算,支持15种不同的函数和增强FFT

• 额外的SMART Trigger™功能 许多示波器只是承诺提供高性能、*的主要指标、简便易用和丰富的功能,以缩短调试和验证时间



产品特点:

•  每条通道2.5 GS/s的采样率, WS 104Xs-A上每条通道采样率高达5 GS/s

• 5 Mpts/Ch存储器

• 快速处理长存储器和数学运算

• 用户界面反应速度快

• WaveStream™快速查看模式

• WaveScan™ – *搜索和查找功能

• 10.4"触摸屏显示器



WaveSurfer 24Xs-A

WaveSurfer 44Xs-A

WaveSurfer 42Xs -A

WaveSurfer 64Xs-A

WaveSurfer 62Xs-A

WaveSurfer 104Xs-A

带宽 (@50欧姆)

200 MHz

400 MHz

600 MHz

1 GHz

上升时间

1.75 ns

875 ps

500 ps

300 ps

输入通道数量

4

4

2

4

2

4

显示器

10.4"彩色平板TFT-LCD, 800x600 SVGA, 触摸屏

采样率 (单次)

2.5 GS/s

2.5 GS/s (通道复用时5 GS/s)

采样率 (RIS模式)

50 GS/s

标配记录长度

5 Mpts/Ch (所有通道)

标配捕获时间

在全采样率时在全部四条通道上高达2 ms

垂直分辨率

8位

垂直灵敏度

2 mV/div - 10 V/div (1 MW); 2 mV/div - 1 V/div (50 W)

垂直(DC增益)精度

±1.0%的全标(典型值); ±1.5%的全标, ≥ 10 mV/div (保证值)

带宽限制

20 MHz

20 MHz, 200 MHz

*大输入电压

50W: 5 Vrms, 1 MW: 400 V max (DC + 峰值AC: ≤5 kHz)

50W: 5 Vrms, 1 MW: 250 V max (DC + 峰值AC: ≤10 kHz)

输入耦合

AC, DC, GND (50W: DC和GND)

输入阻抗

1 MW//16 pF或50 W

1 MW//20 pF或50 W

探测系统

BNC或ProBus

探头数量

每条通道一个PP009 (5mm) (标配)

每条通道一个PP011 (5mm) (标配)

时基范围

200 ps/div - 1000 s/div (滚降模式: 从500 ms/div到1000 s/div)

时基精度

£5 ppm @ 25°C (典型值)(£10 ppm @ 5-40°C)

触发模式

正常触发, 自动触发, 单次触发, 停止触发

触发源

任意输入通道, 外部触发, Ext X10, Ext/10, 或线路触发; 斜率和电平对每个触发源是*的(线路触发除外)

触发耦合

DC, AC, HFRej, LFRej

触发前延迟

0-*的全标

触发后延迟

0-10,000格

触发抑制

1 ns - 20 s或1 - 1,000,000,000个事件

内部触发电平范围

距中心±4.1格

外部触发范围

EXT/10 ±4V; EXT ±400 mV

触发

标配

边沿, 毛刺, 宽度, 逻辑(码型), 电视(NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p)

测量、缩放和数学运算工具

标配参数测量

在任何波形上一次*多可以计算下面6个参数: 幅度, 面积, 底部(低), 延迟, 占空比, 下降时间 (90%-10%), 下降时间 (80%-20%), 频率, *大值, 平均值, *小值, 过冲+, 过冲-, 周期, 峰到峰值, 相位, 上升时间 (10%-90%), 上升时间 (20%-80%), RMS, 偏移, 标准偏差, 顶部(高), 宽度+, 宽度-。可以选通测量。

缩放

使用前面板QuickZoom按钮,或使用触摸屏或鼠标在缩放区域周围放一个框。

标配数学运算

运算包括加, 减, 乘, 除和FFT (*多25 kpts, 支持功率频谱输出和矩形, VonHann和FlatTop窗口)。一次可以定义一个数学函数。

*(WS Xs-ADVTRIG)

欠幅脉冲, 反转速率, 间隔(信号或码型), 跌落, 判定(状态或边沿)


扩展数学运算(WS Xs-MATHSURF)

增加了下述数学函数:*, 平均(加总平均和连续平均), 导数, 包络, 增强分辨率(达11位), 基底, 积分, 颠倒, 倒数, 顶部, 平方和平方根。另外还增加了两个数学函数相连, 重新定标为不同的单位和1Mpt FFT。




WaveSurfer 24MXs-A

WaveSurfer 44MXs-A

WaveSurfer 64MXs-A

WaveSurfer 104Xs-A


带宽@50欧姆

200 MHz

400 MHz

600 MHz

1 GHz


上升时间

1.75 ns

875 ps

500 ps

300 ps


输入通道数量

4

4

4

4


显示器

10.4"彩色平板TFT-LCD, 800 x 600 SVGA, 触摸屏


采样率(单次)

2.5 GS/s

2.5 GS/s (通道复用时5 GS/s)

5 GS/s


采样率(RIS模式)

50 GS/s


标配记录长度

10 Mpts/Ch (所有通道)


标配捕获时间

在2.5 GS/s时*长4 ms


垂直分辨率

8位


垂直灵敏度(V/div)

2 mV/div–10 V/div (1 MΩ); 2 mV/div–1 V/div (50 Ω)


垂直(DC增益)精度

±1.0%的全标(典型值); ±1.5%的全标≥ 10 mV/div (保证值)


带宽限制

20 MHz

20 MHz, 200 MHz


*大输入电压

50 Ω: 5 Vrms, 1 MΩ: *大400 V (DC + 峰值AC ≤ 5 kHz)

50 Ω: 5 Vrms
1 MΩ: *大250 V (DC + 峰值AC ≤ 10 kHz)


输入耦合

AC, DC, GND (50欧姆为DC和GND)


输入阻抗

1 MΩ || 16 pF, 或50 Ω

1 MΩ || 20 pF, 或50 Ω


探测系统

BNC或ProBus


探头数量

每条通道一只PP009 (5mm) (标配)

每条通道一只PP011 (5mm) (标配)


时基范围

200 ps/div–1000 s/div (滚动模式500 ms/div - 1000 s/div)


时基精度

≤ 5 ppm @ 25 °C (典型值) (≤ 10 ppm @ 5–40 °C)


触发模式

正常触发, 自动触发, 单次触发, 停止触发


触发源

任意输入通道, External, Ext/10, 或线路; 斜率和电平对每个触发源是*的(线路触发除外)


触发耦合

DC, AC, HFRej, LFRej


触发前延迟

0–*的全标


触发后延迟

0–10,000格


触发释抑

1 ns - 20 s或1 - 1,000,000,000个事件


内部触发电平范围

距中心±4.1格


外部触发范围

EXT/10 ±4V; EXT ±400 mV


触发


触发类型(标配)

边沿, 毛刺, 宽度, 逻辑(码型), 视频(NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), 欠幅脉冲, 转换速率, 间隔(信号或码型), 跌落, 判定(状态或边沿)


测量、缩放和数学运算工具


标准参数测量

可以在任何波形上一次计算*多6个下述参数:幅度, 面积, 底部(低), 延迟, 占空比, 下降时间 (90%-10%), 下降时间 (80%-20%), 频率, *大值, 平均值, *小值, 过冲+, 过冲-, 周期, 峰到峰值, 相位, 上升时间 (10%-90%), 上升时间 (20%-80%), RMS, 偏移, 标准偏差, 顶部(高), 宽度+, 宽度-。可以选通测量。


缩放

使用前面板QuickZoom按钮,或使用触摸屏或鼠标,在缩放区域周围画一个框。


标准数学运算

运算符包括加, 减, 乘, 除, *, 平均(加总和连续), 导数, 包络, 增强分辨率(达11位), Floor, 积分, 反转, 倒数, Roof, 平方, 平方根和FFT (高达1 kpts, 支持功率频谱输出和矩形, VonHann和FlatTop窗口)。一次可以定义一个数学函数,两个函数可以连接起来。


外观尺寸(高宽厚)

260 mm x 340 mm x 152 mm,不包括附件和凸出部分(10.25" x 13.4" x 6")


净重

7.26公斤(16.0磅)


键盘附件

WSXs-KYBD

光学鼠标附件

WSXs-MOUSE

外部GPIB附件

WS-GPIB

硬手提箱

WSXs-HARDCASE

软手提箱

WSXs-SOFTCASE

机架安装附件

WSXs-RACK

附件包

WSXs-POUCH
