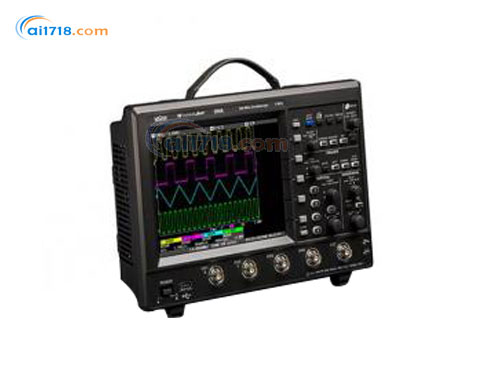

美国lECROY(力科)　WS42Xs-A 数字示波器

WaveSurfer 24Xs-A

WaveSurfer 44Xs-A

WaveSurfer 42Xs -A

WaveSurfer 64Xs-A

WaveSurfer 62Xs-A

WaveSurfer 104Xs-A

带宽 (@50欧姆)

200 MHz

400 MHz

600 MHz

1 GHz

上升时间

1.75 ns

875 ps

500 ps

300 ps

输入通道数量

4

4

2

4

2

4

显示器

10.4"彩色平板TFT-LCD, 800x600 SVGA, 触摸屏

采样率 (单次)

2.5 GS/s

2.5 GS/s (通道复用时5 GS/s)

采样率 (RIS模式)

50 GS/s

标配记录长度

5 Mpts/Ch (所有通道)

标配捕获时间

在全采样率时在全部四条通道上高达2 ms

垂直分辨率

8位

垂直灵敏度

2 mV/div - 10 V/div (1 MW); 2 mV/div - 1 V/div (50 W)

垂直(DC增益)精度

±1.0%的全标(典型值); ±1.5%的全标, ≥ 10 mV/div (保证值)

带宽限制

20 MHz

20 MHz, 200 MHz

*大输入电压

50W: 5 Vrms, 1 MW: 400 V max (DC + 峰值AC: ≤5 kHz)

50W: 5 Vrms, 1 MW: 250 V max (DC + 峰值AC: ≤10 kHz)

输入耦合

AC, DC, GND (50W: DC和GND)

输入阻抗

1 MW//16 pF或50 W

1 MW//20 pF或50 W

探测系统

BNC或ProBus

探头数量

每条通道一个PP009 (5mm) (标配)

每条通道一个PP011 (5mm) (标配)

时基范围

200 ps/div - 1000 s/div (滚降模式: 从500 ms/div到1000 s/div)

时基精度

£5 ppm @ 25°C (典型值)(£10 ppm @ 5-40°C)

触发模式

正常触发, 自动触发, 单次触发, 停止触发

触发源

任意输入通道, 外部触发, Ext X10, Ext/10, 或线路触发; 斜率和电平对每个触发源是*的(线路触发除外)

触发耦合

DC, AC, HFRej, LFRej

触发前延迟

0-*的全标

触发后延迟

0-10,000格

触发抑制

1 ns - 20 s或1 - 1,000,000,000个事件

内部触发电平范围

距中心±4.1格

外部触发范围

EXT/10 ±4V; EXT ±400 mV

触发

标配

边沿, 毛刺, 宽度, 逻辑(码型), 电视(NTSC, PAL, SECAM, HDTV – 720p, 1080i, 1080p)

测量、缩放和数学运算工具

标配参数测量

在任何波形上一次*多可以计算下面6个参数: 幅度, 面积, 底部(低), 延迟, 占空比, 下降时间 (90%-10%), 下降时间 (80%-20%), 频率, *大值, 平均值, *小值, 过冲+, 过冲-, 周期, 峰到峰值, 相位, 上升时间 (10%-90%), 上升时间 (20%-80%), RMS, 偏移, 标准偏差, 顶部(高), 宽度+, 宽度-。可以选通测量。

缩放

使用前面板QuickZoom按钮，或使用触摸屏或鼠标在缩放区域周围放一个框。

标配数学运算

运算包括加, 减, 乘, 除和FFT (*多25 kpts, 支持功率频谱输出和矩形, VonHann和FlatTop窗口)。一次可以定义一个数学函数。

*(WS Xs-ADVTRIG)

欠幅脉冲, 反转速率, 间隔(信号或码型), 跌落, 判定(状态或边沿)

扩展数学运算(WS Xs-MATHSURF)

增加了下述数学函数：*, 平均(加总平均和连续平均), 导数, 包络, 增强分辨率(达11位), 基底, 积分, 颠倒, 倒数, 顶部, 平方和平方根。另外还增加了两个数学函数相连, 重新定标为不同的单位和1Mpt FFT。

WaveSurfer 24MXs-A

WaveSurfer 44MXs-A

WaveSurfer 64MXs-A

WaveSurfer 104Xs-A

带宽@50欧姆

200 MHz

400 MHz

600 MHz

1 GHz

上升时间

1.75 ns

875 ps

500 ps

300 ps

输入通道数量

4

4

4

4

显示器

10.4"彩色平板TFT-LCD, 800 x 600 SVGA, 触摸屏

采样率(单次)

2.5 GS/s

2.5 GS/s (通道复用时5 GS/s)

5 GS/s

采样率(RIS模式)

50 GS/s

标配记录长度

10 Mpts/Ch (所有通道)

标配捕获时间

在2.5 GS/s时*长4 ms

垂直分辨率

8位

垂直灵敏度(V/div)

2 mV/div–10 V/div (1 MΩ); 2 mV/div–1 V/div (50 Ω)

垂直(DC增益)精度

±1.0%的全标(典型值); ±1.5%的全标≥ 10 mV/div (保证值)

带宽限制

20 MHz

20 MHz, 200 MHz

*大输入电压

50 Ω: 5 Vrms, 1 MΩ: *大400 V (DC + 峰值AC ≤ 5 kHz)

50 Ω: 5 Vrms
1 MΩ: *大250 V (DC + 峰值AC ≤ 10 kHz)

输入耦合

AC, DC, GND (50欧姆为DC和GND)

输入阻抗

1 MΩ || 16 pF, 或50 Ω

1 MΩ || 20 pF, 或50 Ω

探测系统

BNC或ProBus

探头数量

每条通道一只PP009 (5mm) (标配)

每条通道一只PP011 (5mm) (标配)

时基范围

200 ps/div–1000 s/div (滚动模式500 ms/div - 1000 s/div)

时基精度

≤ 5 ppm @ 25 °C (典型值) (≤ 10 ppm @ 5–40 °C)

触发模式

正常触发, 自动触发, 单次触发, 停止触发

触发源

任意输入通道, External, Ext/10, 或线路; 斜率和电平对每个触发源是*的(线路触发除外)

触发耦合

DC, AC, HFRej, LFRej

触发前延迟

0–*的全标

触发后延迟

0–10,000格

触发释抑

1 ns - 20 s或1 - 1,000,000,000个事件

内部触发电平范围

距中心±4.1格

外部触发范围

EXT/10 ±4V; EXT ±400 mV

触发

触发类型(标配)

边沿, 毛刺, 宽度, 逻辑(码型), 视频(NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), 欠幅脉冲, 转换速率, 间隔(信号或码型), 跌落, 判定(状态或边沿)

测量、缩放和数学运算工具

标准参数测量

可以在任何波形上一次计算*多6个下述参数：幅度, 面积, 底部(低), 延迟, 占空比, 下降时间 (90%-10%), 下降时间 (80%-20%), 频率, *大值, 平均值, *小值, 过冲+, 过冲-, 周期, 峰到峰值, 相位, 上升时间 (10%-90%), 上升时间 (20%-80%), RMS, 偏移, 标准偏差, 顶部(高), 宽度+, 宽度-。可以选通测量。

缩放

使用前面板QuickZoom按钮，或使用触摸屏或鼠标，在缩放区域周围画一个框。

标准数学运算

运算符包括加, 减, 乘, 除, *, 平均(加总和连续), 导数, 包络, 增强分辨率(达11位), Floor, 积分, 反转, 倒数, Roof, 平方, 平方根和FFT (高达1 kpts, 支持功率频谱输出和矩形, VonHann和FlatTop窗口)。一次可以定义一个数学函数，两个函数可以连接起来。

外观尺寸(高宽厚)

260 mm x 340 mm x 152 mm，不包括附件和凸出部分(10.25" x 13.4" x 6")

净重

7.26公斤(16.0磅)
