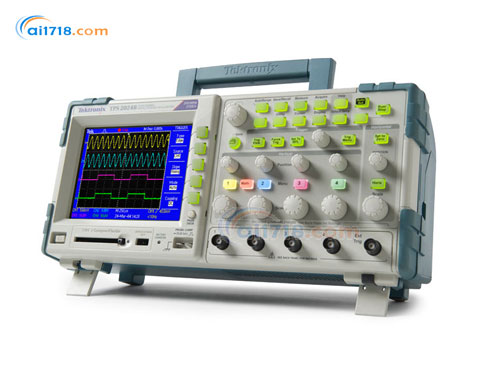

产品简介:
•TPS2000B 系列在示波器中提供了广泛的一系列功能,同时提供了用户熟悉、简便易用的控件和菜单
•TPS2000B 系列采用 IsolatedChannel™ 技术,分 2 通道和 4 通道版本,与接地及在通道之间实现了隔离
•让您轻松进行测量,而不用担心损坏电路
•它标配电池电源,成为现场应用的自然之选
•对电源电子器件测试,选配软件把通常需要的电源系统测量功能集成到仪器中,加快了电源分析和调试速度
•快速傅立叶变换 (FFT) 功能及频域分析技术,迅速揭示信号干扰、串扰和振动的影响
•使用集成 CompactFlash® 海量存储,简便地分析和编制测量结果
•配有免费的美国*仪器 LabVIEW SignalExpress™ 泰克版专用软件,可以进行基本仪器控制、数据记录和分析
•选配的版 SignalExpress 提供了 200 多项内置功能,包括附加信号处理、*分析、扫描、极限测试和用户定义步骤等功能
•示波器的前面板布局为许多用户所熟悉
•每条通道都有一组专用刻度和位置控件
•使用自动设置、自动量程、自动测定、探头检查向导和上下文相关的帮助说明等功能,缩短测量时间
•带背景光的菜单按钮帮助您在从明亮日光到昏暗灯光区域等不同复杂环境中工作
应用领域:
•工用电源设计、调试、安装和维护
•*电子设计、调试、安装和维护
•汽车设计和测试
•教育
产品特点:
•100 MHz 和 200 MHz 带宽
•高达 2 GS/s 的实时采样率
•2 条或 4 条全面隔离和浮动通道,外加隔离外部触发
•在安装两块电池时可以连续工作 8 小时,电池可以热插拔,几乎不受交流电源限制
•选配电源分析应用软件,以其合理价位提供了*广泛的电源测量功能
•使用 OpenChoice® 软件或集成 CompactFlash® 大容量存储器,可快速编制和分析测量结果
•所有型号的 FFT 标配
•*触发可以迅速捕获感兴趣的事件
•传统模拟式旋钮和多语言用户界面,操作简便
•通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助实现快速设置和操作
•带背灯的菜单按钮,视觉清楚
•11 种*关键的自动波形测量功能
•加快工业电源系统和电路的设计与测试
•通过四通道 TPS2014B 或 TPS2024B,可观察三相电压或电流
隔离通道 | 2 | 4 | 4 |
带宽*5 (MHz) | 100 | 100 | 200 |
各通道取样速率 (GS/s) | 1.0 | 1.0 | 2.0 |
记录长度 | 2.5k 点 | ||
显示器 (1/4 VGA LCD) | 彩色 | ||
电池工作情况 |
两个热插拔电池组的容量 一个标配电池组提供 4 小时电池工作时间 选配的第二个电池组将电池工作时间延长至 8 小时 通过热插拔充电电池,可实现不间断的电池工作 |
||
自动测量 | 11 | ||
隔离外部触发输入 | 是 | ||
垂直分辨率 | 8 位(常规或平均值) | ||
垂直灵敏度 | 使用经校准的微调时所有型号均为 2 mV 至 5 V/div | ||
直流垂直精度 | ±3% | ||
垂直缩放 | 垂直扩展或压缩动态或停止波形 | ||
*大输入电压 (1 MΩ) | 300 VRMS CAT II(从 BNC 信号到 BNC 外壳) | ||
浮动电压 | 600 VRMS CAT II(从 BNC 外壳到 BNC 信号) | ||
位置范围 | 2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V | ||
带宽限制 | 20 MHz | ||
线性动态范围 | ±5 div | ||
时基范围 | 5 ns 至 50 s/div | 5 ns 至 50 s/div | 2.5 ns 至 50 s/div |
时基精度 | 50 ppm | ||
输入阻抗 | 1 MΩ ±2% 并联 20 pF | ||
输入耦合 | 交流、直流、GND | ||
水平缩放 | 水平扩展或压缩动态或停止波形 | ||
功率测量 | 选配软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标 | ||
非易失性存储 | CompactFlash® 高达 2 GB | ||
参考波形显示 | 两个 2500 点基准波形 | ||
波形存储器 | 每 8 MB 有 96 个或更多参考波形 | ||
设置 | 每 8 MB 有 4000 个或更多前面板设置 | ||
屏幕图像 | 每 8 MB 有 128 个或更多屏幕图像(图像数量取决于所选的文件格式) | ||
全部保存 | 每 8 MB 12 次或更多“全部保存”操作,一次全部保存操作会创建 2 至 9 个文件(设置、图像外加每个显示波形一个文) | ||
显示器 | 1/4 VGA 有源 TFT 彩色 LCD 显示屏 | ||
插值 | Sin(x)/x | ||
显示类型 | 点、矢量 | ||
余辉 | 关闭、1 秒、2 秒、5 秒、无限 | ||
格式 | YT 和 XY | ||
尺寸 | 336*161*130 | ||
重量 | 2.7kg(仅仪器) |
TPS2PBND2 |
TPS2000B 系列示波器的电源包。包括 (4) P5122、100X 高压无源探头和 TPS2PWR1 功率测量和分析软件 |
TPS2PWR1 |
功率测量应用程序包。瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标 |
TPSBAT |
附加电池 |
TPSCHG |
电池充电器 |
AC2100 |
用于携带仪器的软箱 |
HCTEK4321 |
用于携带仪器的硬箱(要求 AC2100) |
077-0447-xx |
服务手册 – 仅为英语 |
077-0444-xx |
编程人员手册 – 仅为英语 |
A621 |
2000 A、5-50 kHz 交流电流探头/BNC |
A622 |
100 A、100 kHz 交流/直流电流探头/BNC |
P5122*2 |
200 MHz、100X 高压无源探头 |
P5205 |
高压有源差分探头(1300 Vp-p、100 MHz)(需要 1103 电源) |
P5210 |
高压有源差分探头(5,600 Vp-p、50 MHz)(需要 1103 电源) |
CT2 |
2.5 A、200 MHz 交流探头 |
TCP202 |
15 A、50 MHz 交流/直流(需要 1103 电源) |
TCP303/TCPA300 |
150 A、15 MHz 交流/直流电流探头/放大器 |
TCP305/TCPA300 |
50 A、50 MHz 交流/直流电流探头/放大器 |
TCP312/TCPA300 |
30 A、100 MHz 直流/交流电流探头/放大器 |
TCP404XL/TCPA400 |
500 A、2 MHz 交流/直流电流探头/放大器 |
012-1241-xx |
RS-232、9 针孔型对 25 针插针型、4.6 米(15 英尺)、用于调制解调器 |
012-1651-xx |
RS-232、9 针孔型对 9 针孔型、零调制解调、用于计算机 |
012-1380-xx |
RS-232、9 针孔型对 25 针孔型、零调制解调、用于计算机 |
012-1214-xx |
Centronics、25 针插针型对 36 针 Centronics、2.4 米(8 英尺)、用于打印机并行接口 |
-
